Vorderer Weinberg 26
• D-71522 Backnang •
AUSPACKEN UND INSTALLATION
3
DER ANLAGE

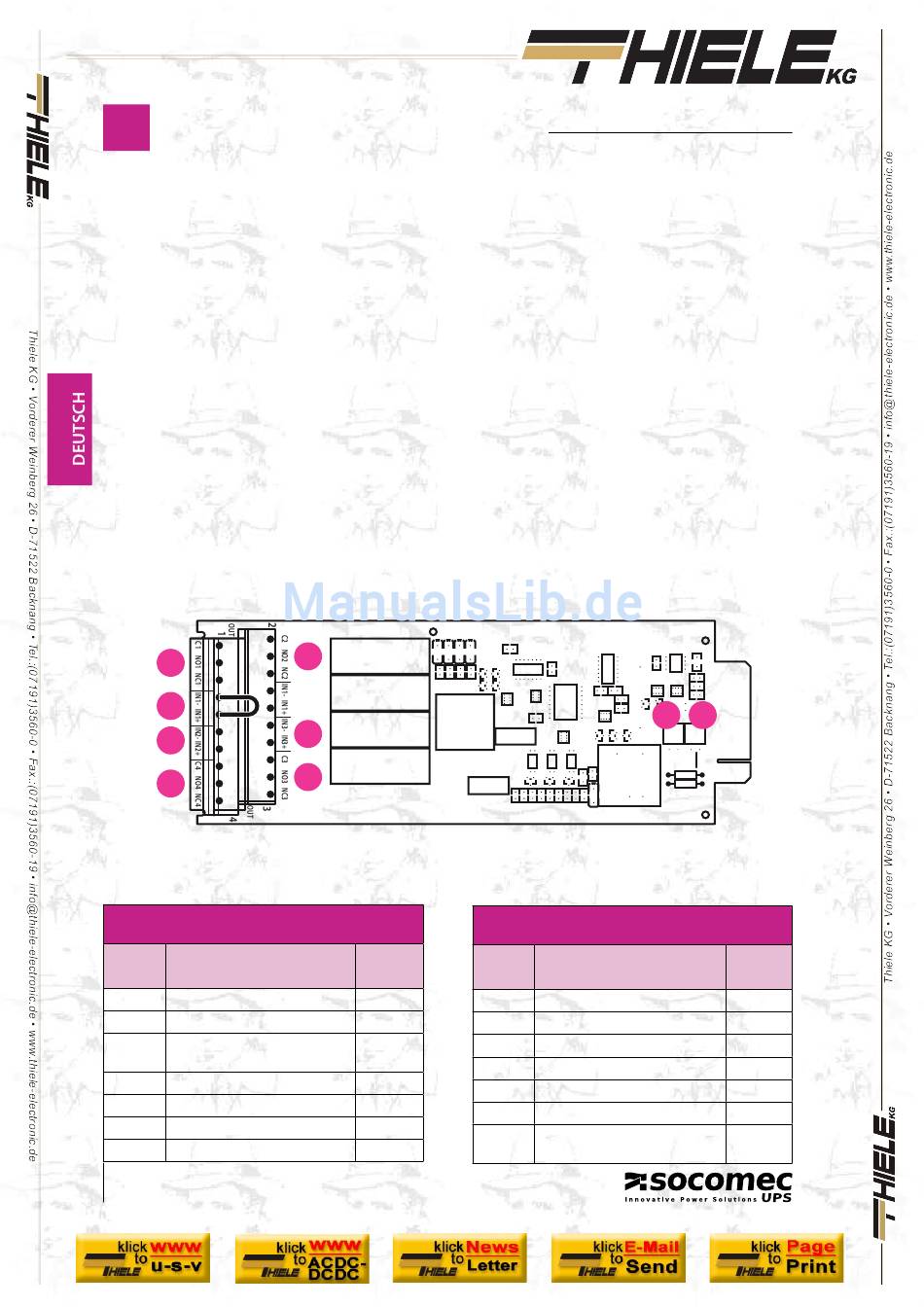

3.10 ADC KARTE.
Mit dieser Karte lassen sich bis zu vier Schließer- bzw. Öffner-Kontaktausgänge sowie bis zu drei Digitaleingänge
konfigurieren und steuern. Die Karte wird in einen der beiden vorgesehenen Steckplätze eingesetzt (siehe
Abschnitt 3.5). Es können bis zu vier Betriebsarten mit den beiden DIP Schaltern 1 und 2 ausgewählt werden.
• Elektrische Daten
- Zulässiger Nennstrom und zulässige Nennspannung von NO- (Standard) und NC-Kontakten: 2 A 250 Vac je
nach verwendeter Klemme.
- Die Eingänge werden beim Schließen des Regelkreises aktiviert.
• Anschließen des Generators
Wenn in Ihrem Stromversorgungssystem der Einsatz eines Generators (G.E.) vorgesehen ist, einen potentialfreien
Kontakt "Generator einsatzbereit" an den Eingang IN 2 der optionalen ADC Karte anschließen, die in Standard-
oder oder Power Safe Modus konfiguriert ist. Damit werden automatisch der Spannungs- und Frequenzbereich
erweitert, wenn die Versorgung vom Generator kommt.
• Externe Fern-Notabschaltung
Über die optionale ADC Karte PCB kann eine Notaus-Fernabschaltung (E.S.D.) installiert werden; Dafür ist ein
potentialfreier Öffnerkontakt an die Klemmen IN1+ und IN1- der ADC Karte anzuschließen.
OUT1
IN1
IN2
OUT4
Die Filterstufe zeigt die Aktivierungsverzögerung an: 1 sofortige Aktivierung (1 Sekunde
Mindestkommunikationszeit) - 2 10 s Verzögerung - 3 30 s Verzögerung.
STANDARD Konfiguration (Standard)
DIP1: AUS - DIP2: AUS
EINGANG/
Beschreibung
AUSGANG
AUS 1
Allgemeiner Alarm
AUS 2
Entladen der Batterie
Batterie schwach und
AUS 3
sofortiger Stopp
AUS 4
USV in Bypass
(1)
IN 1
E.S.D.
In 2
Versorgung über Generator
In 3
Isolationswächter
16
IOMMASIPXX08-DE_01
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
OUT2
IN3
OUT3
Filterstufe
2
3
2
2
1
1
2
MASTERYS IP+
POWER SAFE Konfiguration
DIP1: EIN - DIP2: AUS
EINGANG/
Beschreibung
AUSGANG
AUS 1
Allgemeiner Alarm
AUS 2
Sicherungsstecker 1
AUS 3
Sicherungsstecker 2
AUS 4
Sicherungsstecker 3
IN 1
(1)
E.S.D.
In 2
Versorgung über Generator
Verwaltung des Strom-
In 3
Verbrauchs
60-80 kVA 3/3
DIP1
DIP2
0 1 2 P3
A
Filterstufe
2
2
2
2
1
1
1
