10
OPTIONEN
Bei Störungen der USV funktioniert der POWER SHARE Ausgang in Dauerkonfiguration und
versorgt ständig die angeschlossenen Verbraucher.
DIE AN DEM POWER SHARE AUSGANG ANGESCHLOSSENEN VERBRAUCHER MÜSSEN - UNAB-
HÄNGIG VON DER GEWÄHLTEN KONFIGURATION - IMMER ALS UNTER SPANNUNG STEHEND
BETRACHTET WERDEN.
Max. an den POWER SHARE Klemmen abnehmbare Leistung: 16 A 250 V~ AC3 dreiphasig.
10.5 GETRENNES HILFSNETZ.
10.6 EXTERNE SICHERUNG GEGEN SPANNUNGSRÜCKSPEISUNG (BACK-FEED PROTECTION).
Die USV ist für die Installation einer externen Einrichtung vorbereitet, die Rückspeisung gefährlicher Span-
nungen in das Versorgungsnetz oder, wenn es ein separates Hilfsnetz gibt, in dieses verhindert.

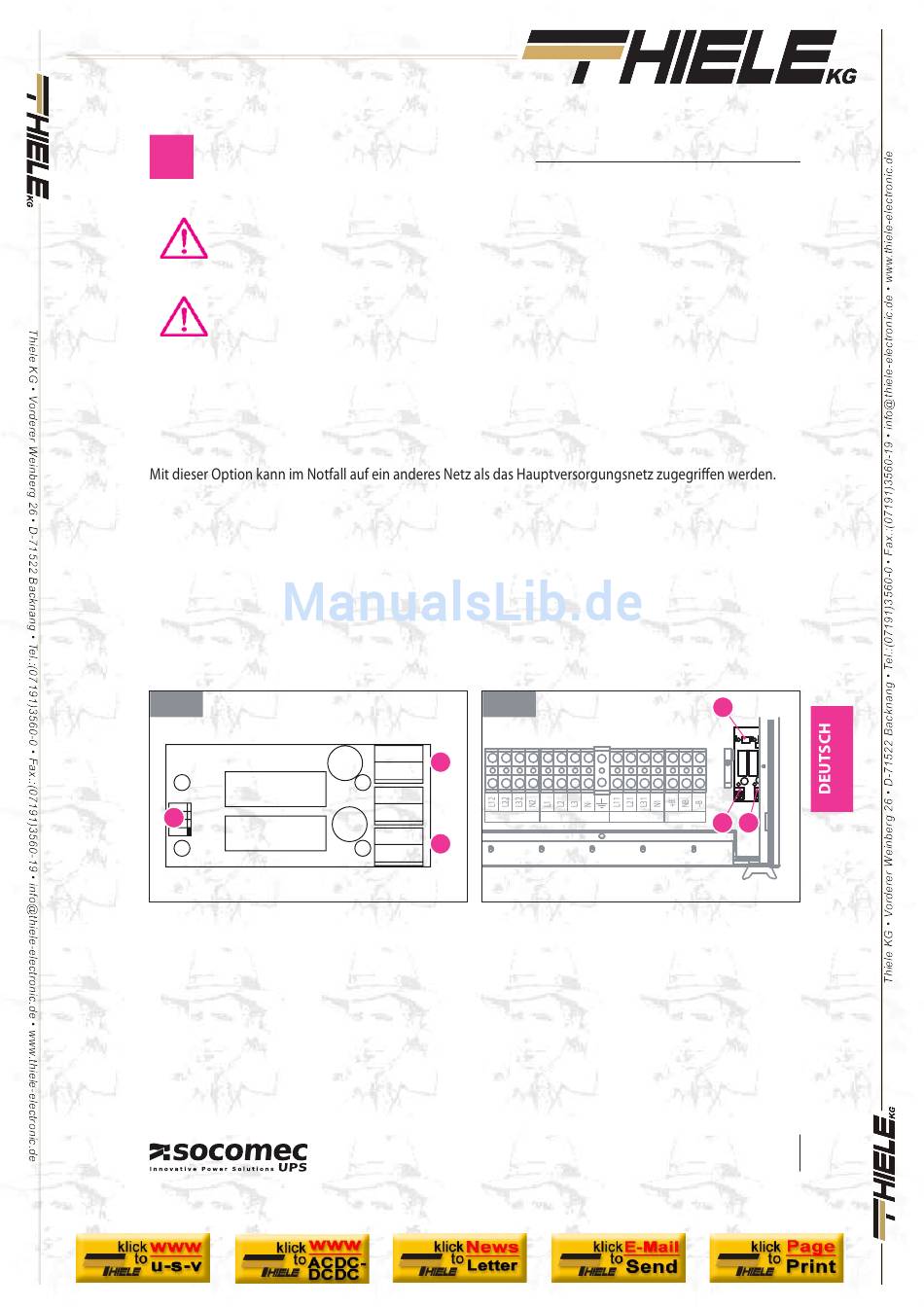

Zur Steuerung der externen Einrichtung wird die Karte BKF in Abb. 10.6.1 benutzt.
Die BKF Karte wird in der in Abb. 10.6.2 gezeigten Position montiert.
Für die elektrischen Anschlüsse und die Aktivierung der gewählten Sicherungsart siehe die folgenden Abschnitte.
10.6-1
XC1
XC1
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
10.6-2
XB1
XB1
XB3
XB2
XB2
MASTERYS BC
OUTPUT
MAINS SUPPLY
AUX MAINS SUPPLY
EXT. BATTERY
von 15 bis 40 kVA
XC1
XB2
XB1
43
IOMMASBCXX03-DE_01
