Vorderer Weinberg 26
• D-71522 Backnang •
AUSPACKEN UND INSTALLATION
3
DER ANLAGE

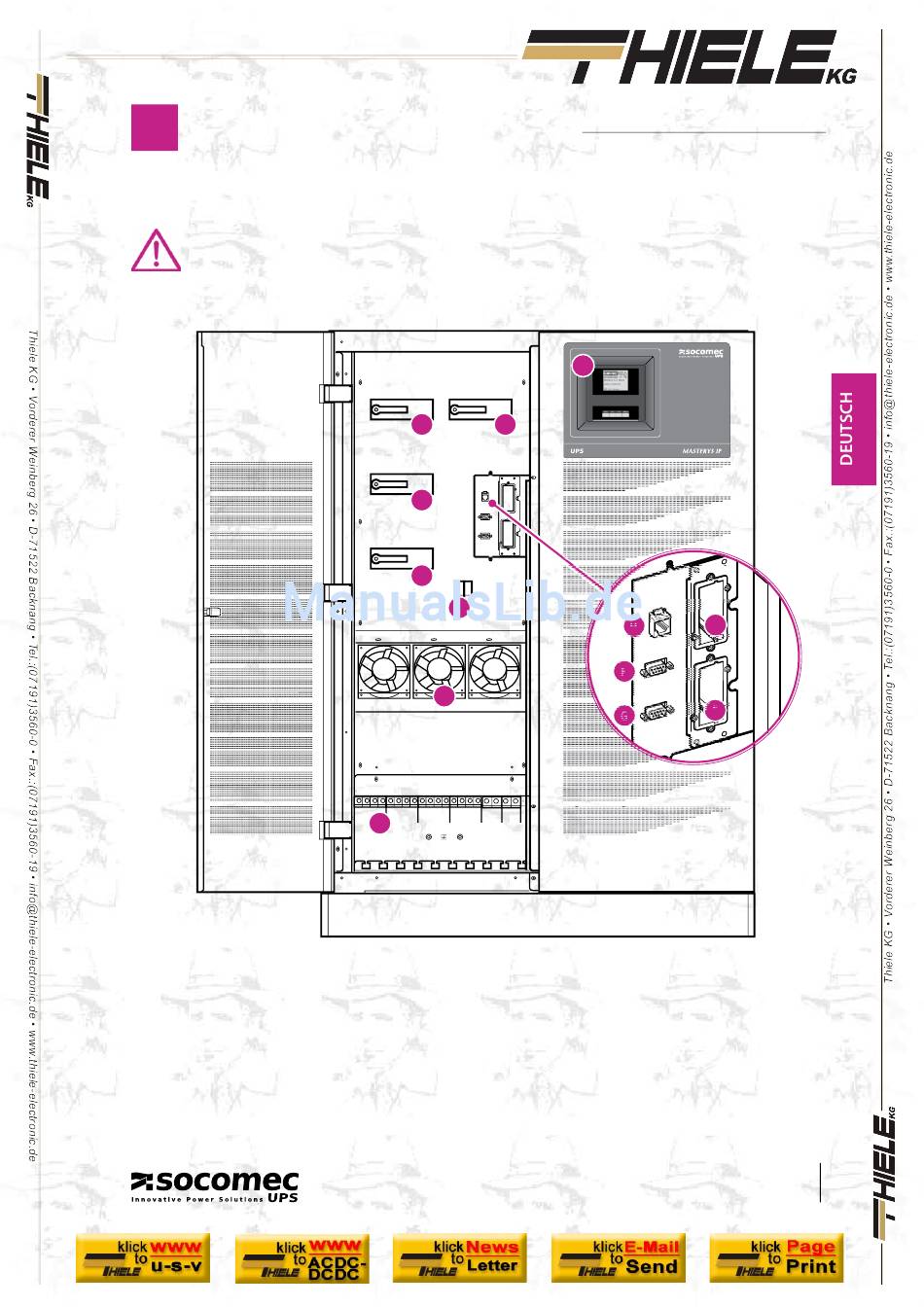

3.5 IDENTIFIZIEREN VON SCHALTGERÄTEN UND VERBINDUNGSELEMENTEN.
Vor dem Ausführen jeglicher Arbeiten an der Klemmleiste oder internen USV-Komponenten
müssen die USV ausgeschaltet, die Stromversorgung getrennt, die Trennschalter des externen
Batterieschranks geöffnet und das System isoliert wurden. Danach muss 5 Minuten gewartet
werden, bevor man mit dem Arbeiten beginnt.
Legende.
A
Bedienkonsole.
B
Ventilatoren.
C
Ventilatorsicherungen.
D
Stromanschlüsse.
E
Einschub (Slot) für optionale Karten.
F
Serieller RS232/485-Anschluss (JBUS-Protokoll).
G
Serieller RS232 Anschluss für Modem.
H
LAN RJ45 Ethernet-Anschluss.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
Q3
Q5
Q4
C
B
D
Q2 Eingangsschalter (HAUPTNETZ).
Q3 Ausgangsschalter.
Q4 Hilfsnetz-Eingangsschalter (HILFSNETZ).
Q5 Wartungsbypass-Ausgangsschalter.
MASTERYS IP+
A
Q2
H
F
G
TA4
60-80 kVA 3/3
E
E
13
IOMMASIPXX08-DE_01
