AUSPACKEN UND INSTALLATION
3
DER ANLAGE

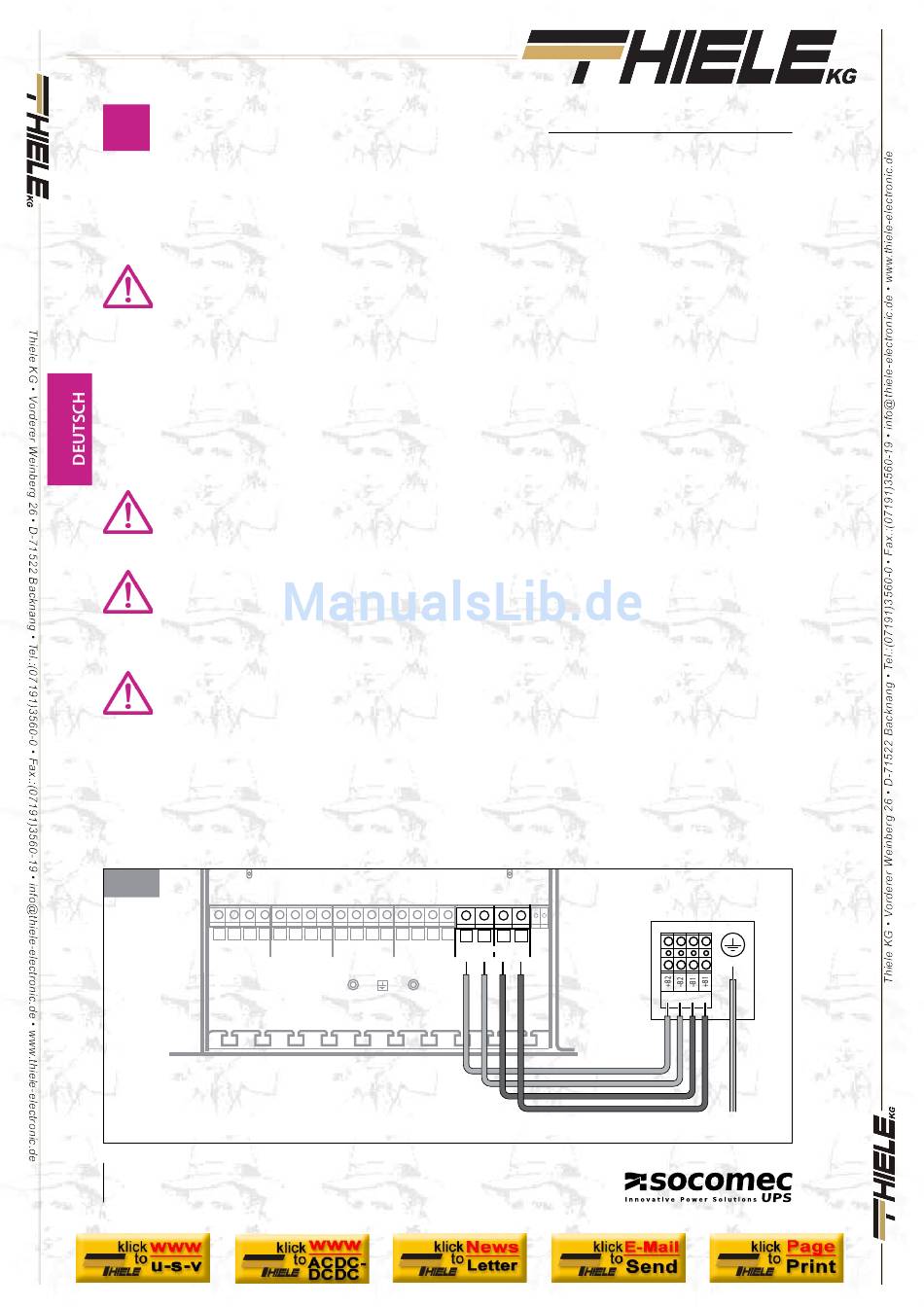

3.11 ANSCHLUSS EXTERNER BATTERIESCHRÄNKE.
Den Batterieschrank neben die USV stellen:
Vor dem Ausführen jeglicher Arbeiten stellen Sie Folgendes sicher:
• Die Batteriesicherungstrenner im Batterieschrank sind offen;
• die USV führt keinen Strom;
• alle Haupt- oder Batterieschalter sind offen;
• Die der USV vorgeschalteten Schalter sind offen.
• Nehmen Sie die Abdeckung der Klemmenleisten ab.
• Schließen Sie das Massekabel an.
• Die Kabel zwischen den USV-Klemmen und den Batterieschrankklemmen montieren und genau auf die Polung
jedes Stranges sowie auf die Querschnitte nach Tabelle 3.4 achten.
Zur Verbindung USV - Batterieschrank Kabel mit Mehrfachisolierung oder die mitgelieferten
Kabel benutzen. Die Länge L der Batteriekabel darf 8 m nicht überschreiten (wenn L > 8 m, den
Kundendienst kontaktieren).
Eine durch Verkabelungsfehler verursachte Umkehr der Batteriepolarität kann zu Schäden an der
Ausrüstung führen.
• Die Schutzabdeckung der Klemmenleiste wieder anbringen.
Falls der Batterieschrank nicht vom Hersteller der USV geliefert wird, muss der Monteur elektrische
Kompatibilität und das Vorhandensein von geeigneten Sicherungen zwischen der USV und dem
Batterieschrank garantieren (Sicherungen und Trennschalter geeigneter Dimension zum Schutz
der Kabelstrecken zwischen USV und Batterieschrank). Sobald die USV versorgt ist, (und vor
Schließen des Batterieabtrenners) müssen die Batterieparameter (Spannung, Kapazität, etc.)
entsprechend am Display geprüft werden. Wenn die auf dem Typenschild des Batterieschranks
angegebenen Werte von denen auf der Konsolenanzeige abweichen, korrigieren Sie die
Einstellungen über das Menü DIENSTE > KONFIGURATIONEN.
3.11-1
L11
L21 L31
AUX MAINS
SUPPLY
MASTERYS IP
18
IOMMASIPXX08-DE_01
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
N1
L14
L24 L34
N4
L12
L22 L32
N2
L1
L2
L3
OUT
IN
MAINS SUPPLY
TRANSFORMER
TRANSFORMER
MASTERYS IP+
N
+B2
-B2
-B1
+B1
TA4 TA5
EXT. BATTERY
60-80 kVA 3/3
Batterieschrank
EXTERNAL BATTERY
