6
BEDIENKONSOLE
6.1 DISPLAY.

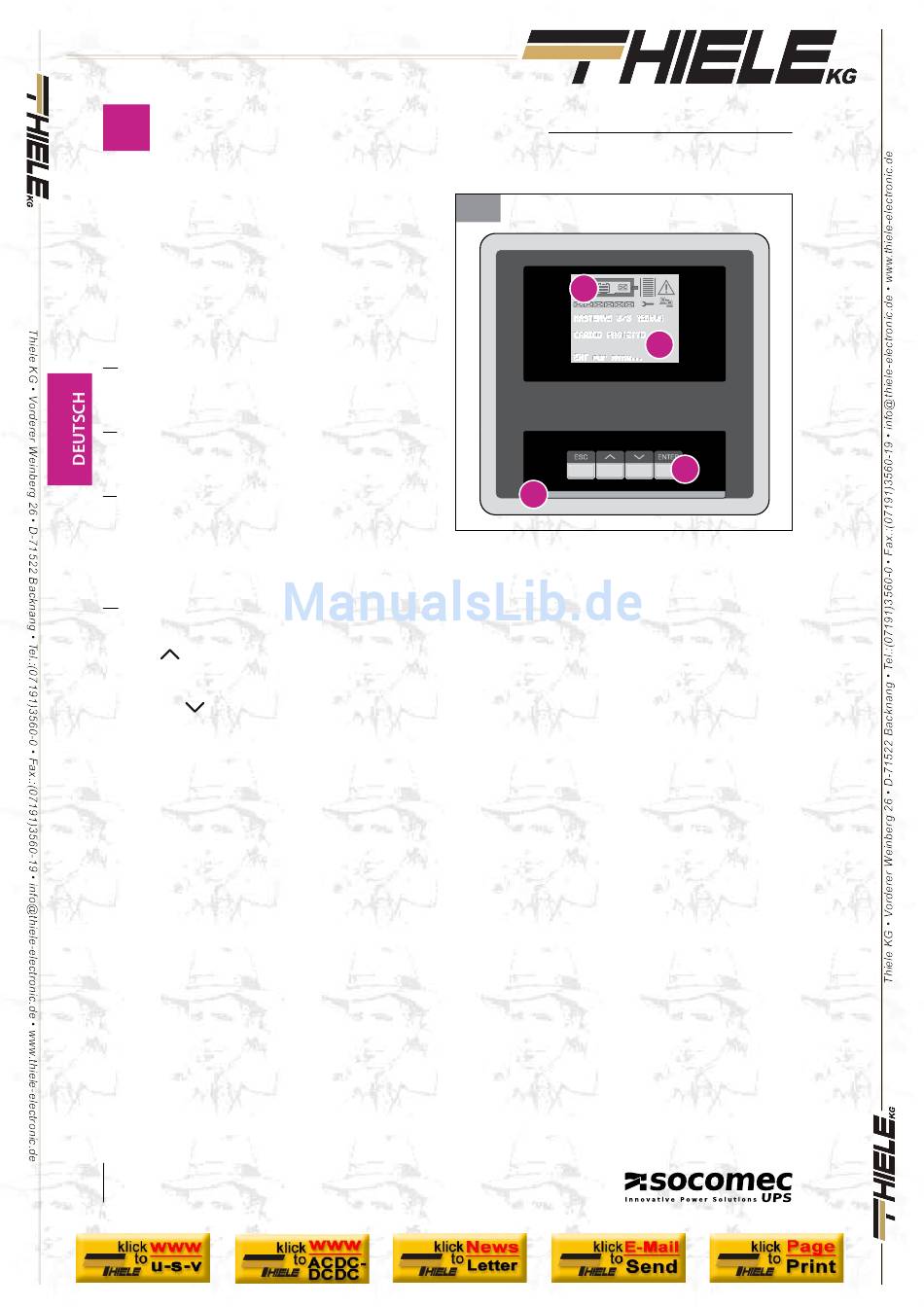

Das LCD-Display (Abb. 6.1-1) an der Tür der
USV bietet sämtliche Infos zu Betriebsstatus,
elektrischen
Messungen,
Konfigurationsparametern.
Die Informationen sind in vier Abschnitte unterteilt:
A. Ideogramme, die die Untereinstellungen und den
Energiefluss identifizieren;
B. Der Leuchtbalken zeigt den aktuellen Zustand der
Versorgung des Verbrauchers an;
C. Alphanumerische
Menülayout nutzen, um Details für auftretende
Alarme und zu Messungen, Steuerungen und
Parametern zu bieten.
D. Tastenbelegung:
· ESC: Verlassen des aktuellen Menüs/Parameters/Vorgangs;
· UP
: Ermöglicht den Bildlauf nach oben/durch die Menüs/Werte. Erhöht beim Ändern eines Parameters
den Wert bei jedem Drücken;
· DOWN
: Ermöglicht den Bildlauf nach unten/durch die Menüs/Werte. Senkt beim Ändern eines Parameters
den Wert bei jedem Drücken;
· ENTER: Zugriff auf das am Bildschirm angezeigte Menü zur Bestätigung der durchgeführten Auswahlen/
Änderungen.
22
IOMMASIPXX08-DE_01
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
Steuerungs-
und
Informationen,
die
ein
MASTERYS IP+
6.1-1
A
B
60-80 kVA 3/3
C
T
