AUSPACKEN UND INSTALLATION
3
DER ANLAGE

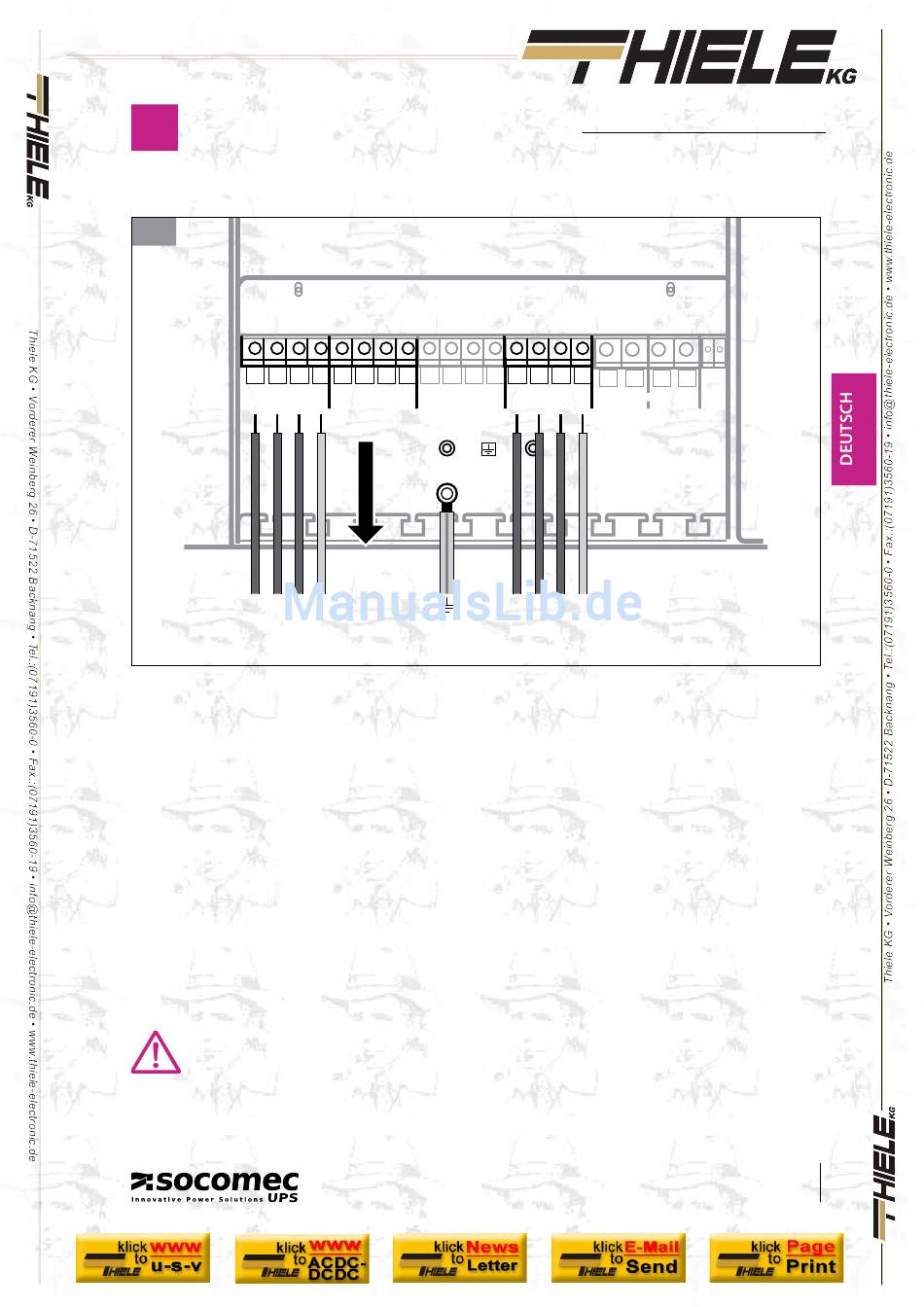

3.6.1 Anschlüsse des HAUPTNETZES und HILFSNETZES.
3.6.1-1
3.7 ANSCHLUSS EINES GENERATORS.
Wenn in Ihrem Stromversorgungssystem der Einsatz eines Generators (G.E.) vorgesehen ist, einen potentialfreien
Kontakt "Generator einsatzbereit" an den Eingang IN 2 der optionalen ADC Karte anschließen, die in Standard- oder
oder Power Safe Modus konfiguriert ist (siehe Abschnitt 3.10). Damit werden automatisch der Spannungs- und
Frequenzbereich erweitert, wenn die Versorgung vom Generator kommt.
3.8 ANSCHLUSS EINES EXTERNEN NOTAUSSCHALTERS.
Über die optionale ADC Karte kann eine Notaus-Fernabschaltung (E.S.D.) installiert werden. Dafür ist ein potentialfreier
Öffnerkontakt an die Klemmen IN1+ und IN1- der ADC Karte anzuschließen.
3.9 TRENNTRAFO.
Das MASTERYS
TM
IP Modell aus dem MASTERYS
Wenn ein externer Trenntransformatorschrank benötigt wird, sind folgende Anweisungen zu befolgen:
• Das mit dem Erdsymbol markierte Schutzkabel wird direkt an den Verteilerschrank angeschlossen.
• Der Transformator kann nur an die USV-Eingänge verbunden werden.
Die USV darf nicht ohne einen angeschlossenen Nullleiter am Eingang betrieben werden.
Der Transformator darf nicht an den Ausgang einer einzelnen, in parallel 1+1 geschalteten USV
angeschlossen werden.
Ausführliche Infos zu den Anschlüssen finden Sie im Klemmenverdrahtungsplan für den Transformator.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
L11
L21 L31
N1
L14
L24 L34
N4
AUX MAINS
OUT
SUPPLY
TRANSFORMER
TO
LOAD
L11 L21 L31 N
ø 95÷120 mm
TM
MASTERYS IP+
L12
L22 L32
N2
L1
L2
L3
N
IN
MAINS SUPPLY
TRANSFORMER
L1 L2 L3 N
2
Bereich ist mit einem internen Trenntransformator ausgestattet.
60-80 kVA 3/3
+B2
-B2
-B1
+B1
TA4 TA5
EXT. BATTERY
IOMMASIPXX08-DE_01
