Vorderer Weinberg 26
• D-71522 Backnang •
AUSPACKEN UND INSTALLATION
3
DER ANLAGE

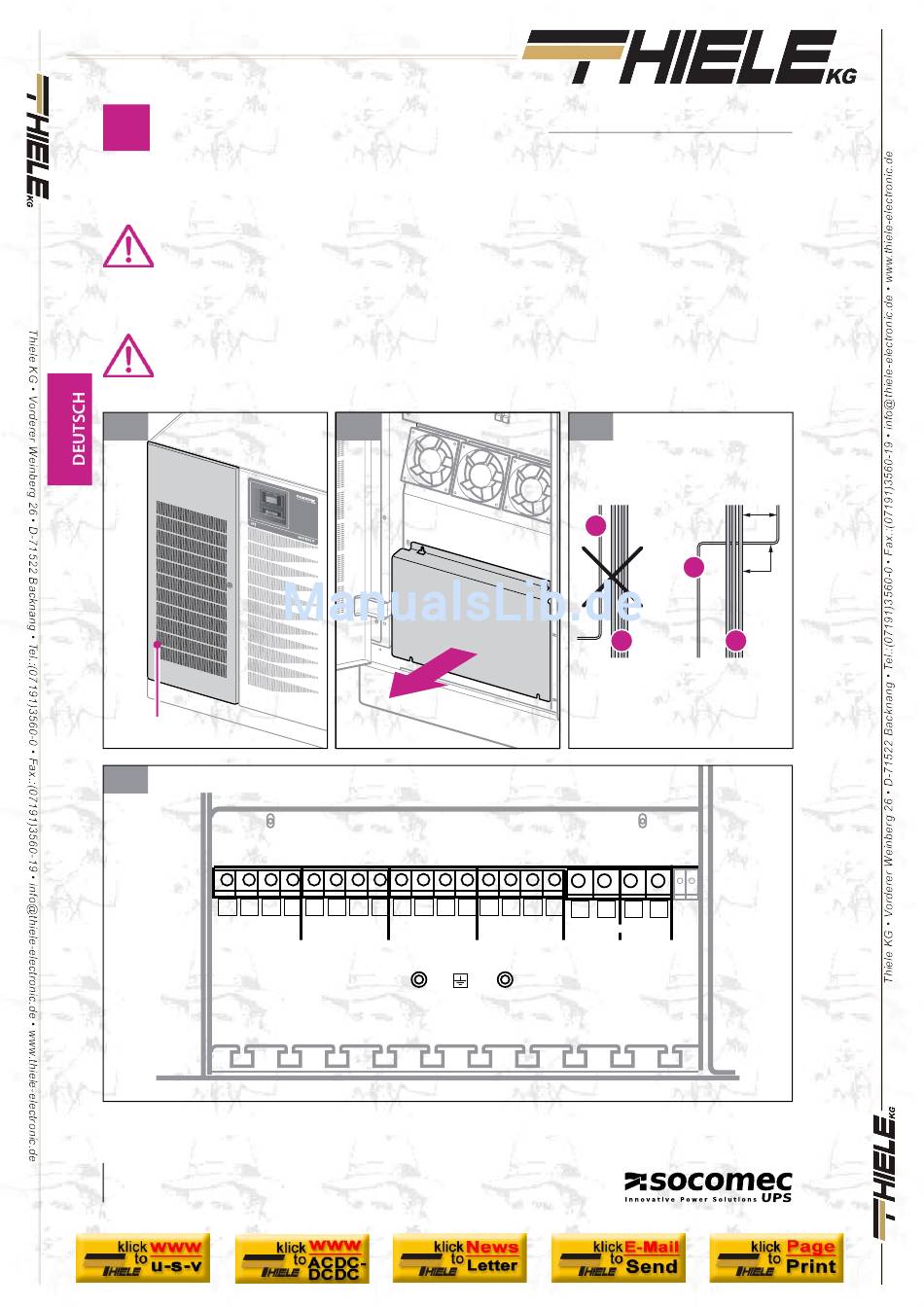

3.6 INSTALLATIONSVERFAHREN UND -ANWEISUNGEN.
ACHTUNG!
Vor dem Ausführen jeglicher Arbeiten an der Klemmleiste oder internen USV-Komponenten
müssen die USV ausgeschaltet, die Stromversorgung getrennt, die Trennschalter des externen
Batterieschranks geöffnet und das System isoliert wurden. Danach 5 Minuten abwarten, bevor
man mit dem Arbeiten beginnt.
Für die Anschlüsse an die Anschlussleisten nur Kabel mit verzinnten Kabelschuhen verwenden.
3.6-1
ÖFFNEN
ÖFFNEN
3.6-4
Stromanschlüsse.
L11
AUX MAINS
SUPPLY
14
IOMMASIPXX08-DE_01
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
3.6-2
L21 L31
N1
L14
L24 L34
N4
L12
L22 L32
OUT
TRANSFORMER
TRANSFORMER
MASTERYS IP+
3.6-3
B
A. Netzkabel
B. Steuerkabel
N2
L1
L2
L3
N
+B2
-B2
IN
MAINS SUPPLY
EXT. BATTERY
60-80 kVA 3/3
Für Systeminstallation auf
Doppelböden.
20 cm
90°
B
A
A
-B1
+B1
TA4 TA5
