3
AUSPACKEN UND INSTALLIEREN
3.4.1 Sicherung gegen Rückeinspeisung von Spannungen.
Wenn die Anlage kein automatisches Abtrennen gegen Rückeinspeisung von Spannung hat, muss der Anwen-
der Warnschilder auf allen entfernt von der USV installierten Leistungsnetzschaltern anbringe, die die War-
tungstechniker darauf hinweisen, dass der Kreis an eine USV angeschlossen ist (siehe auch die Hinweise im
Abschnitt 2 dieses Handbuchs und den Abschnitt 4.5.3 der EN62040-1-1 2003-11).
Die Schilder werden mit der Anlage geliefert. Die Sicherung gegen Energierückspeisung kann in die USV ein-
gebaut werden (nur auf Anfrage) oder extern installiert werden, da die USV zur Steuerung eines Fernschalters
vorbereitet ist, der in die Leitung vor der USV eingesetzt wird:
auf Anfrage), nimmt man den Anschluss der Versorgung und des Hilfsnetzes (wenn ein getrenntes vorgese-
hen ist) normal wie im Abschnitt 3.5 dieses Handbuchs beschrieben vor.
optionale Karte (BKF), die im Klemmenkasten der USV installiert wird, und ein externer Fernschalter benutzt
werden, der so nah wie möglich am USV Bereich zu installieren ist. Informationen zu diesem Anschluss und
die Wahl des Fernschalters finden sich im Abschnitt 10.6 dieses Handbuchs.
HINWEIS.
Der Neutralleiter wird nie abgetrennt, da er auch im Einzelstörfall in der USV nie auf ein gefährliches
Potential steigen kann, wenn Versorgungs- oder Hilfsnetz vor der Anlage abgetrennt werden. Damit
wird eine Transformation des Versorgungssystems bei jedem Netzausfall vermieden.
Wenn der Neutralleiter jedoch unter bestimmten Störbedingungen (z.B. nicht entdeckte oder
gesicherte Störungen der Erdung oder hohe Dispersion einer Phase oder bei einem IT System)
gefährliche Potentiale annehmen kann, muss eine geeignete ausgelegter Trennschalter auch
für den Neutralleiter oder ein geeignetes System zum Entdecken, Anzeigen und Sichern dieses
Zustands vorgesehen werden.
HINWEIS.
Für Geräte mit getrenntem Hilfsnetz muss der Nullleiter der Hilfsnetzleitung mit dem Nullleiter der
Zuleitung am Eingang elektrisch verbindbar sein.
3.5 INSTALLATIONSPROZEDUREN UND -VORSCHRIFTEN.
Zur korrekten Durchführung der Installation ist folgende Prozedur ge-
nau zu befolgen:

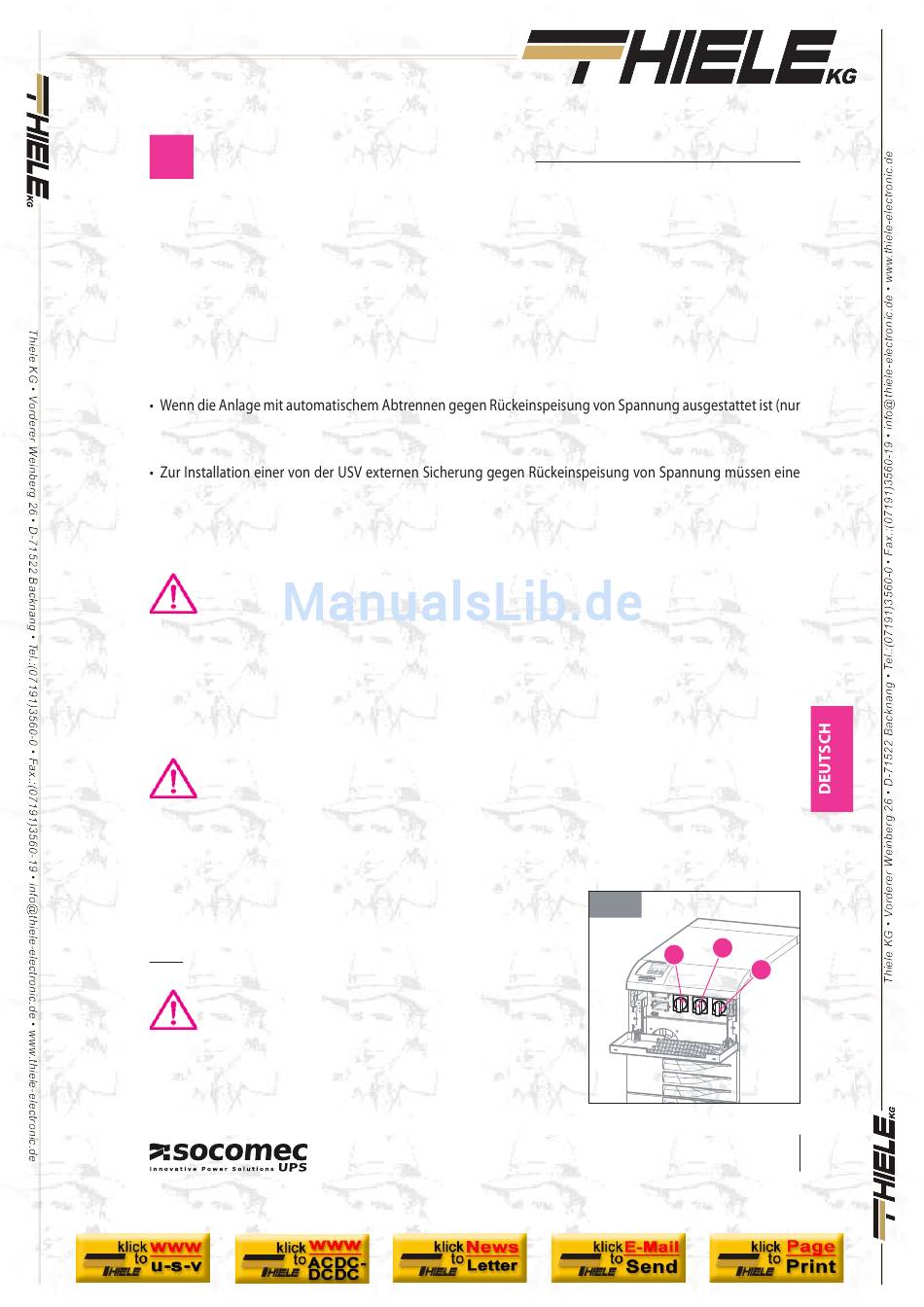

3.5-1 die Schalter Q1, Q2, Q6 in die Position 0 bringen.
Sicherstellen, dass die USV abgeschaltet ist, ggf. die Ab-
trenner externer Batterieschränke öffnen, das System
isolieren und vor Eingriffen an der Klemmenleiste oder
internen Bauteilen der USV 5 Minuten warten.
Tel.:+49 (0)7191 3560-0 (Fax.:-19)
MASTERYS BC
von 15 bis 40 kVA
3.5-1
Q1
IOMMASBCXX03-DE_01
Q2
Q6
13
