Stromwandleranschluss:
A
Vorsicht

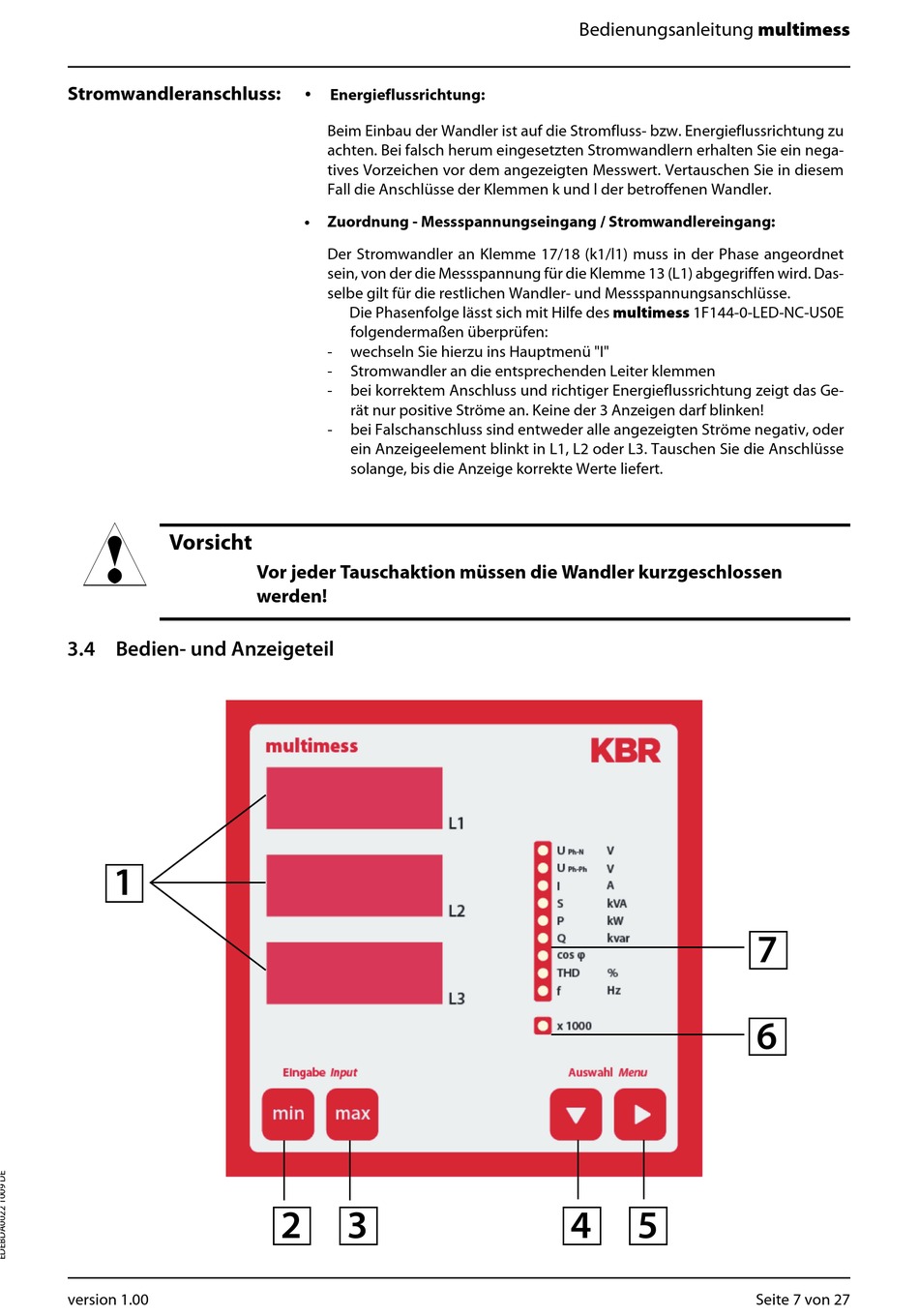

3.4 Bedien- und Anzeigeteil
1
version 1.00
·
Energieflussrichtung:
Beim Einbau der Wandler ist auf die Stromfluss- bzw. Energieflussrichtung zu
achten. Bei falsch herum eingesetzten Stromwandlern erhalten Sie ein nega-
tives Vorzeichen vor dem angezeigten Messwert. Vertauschen Sie in diesem
Fall die Anschlüsse der Klemmen k und l der betroffenen Wandler.
•
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 17/18 (k1/l1) muss in der Phase angeordnet
sein, von der die Messspannung für die Klemme 13 (L1) abgegriffen wird. Das-
selbe gilt für die restlichen Wandler- und Messspannungsanschlüsse.
Die Phasenfolge lässt sich mit Hilfe des multimess 1F144-0-LED-NC-US0E
folgendermaßen überprüfen:
-
wechseln Sie hierzu ins Hauptmenü "I"
-
Stromwandler an die entsprechenden Leiter klemmen
-
bei korrektem Anschluss und richtiger Energieflussrichtung zeigt das Ge-
rät nur positive Ströme an. Keine der 3 Anzeigen darf blinken!
-
bei Falschanschluss sind entweder alle angezeigten Ströme negativ, oder
ein Anzeigeelement blinkt in L1, L2 oder L3. Tauschen Sie die Anschlüsse
solange, bis die Anzeige korrekte Werte liefert.
Vor jeder Tauschaktion müssen die Wandler kurzgeschlossen
werden!
2
3
Bedienungsanleitung multimess
4
5
7
6
Seite 7 von 27
