3

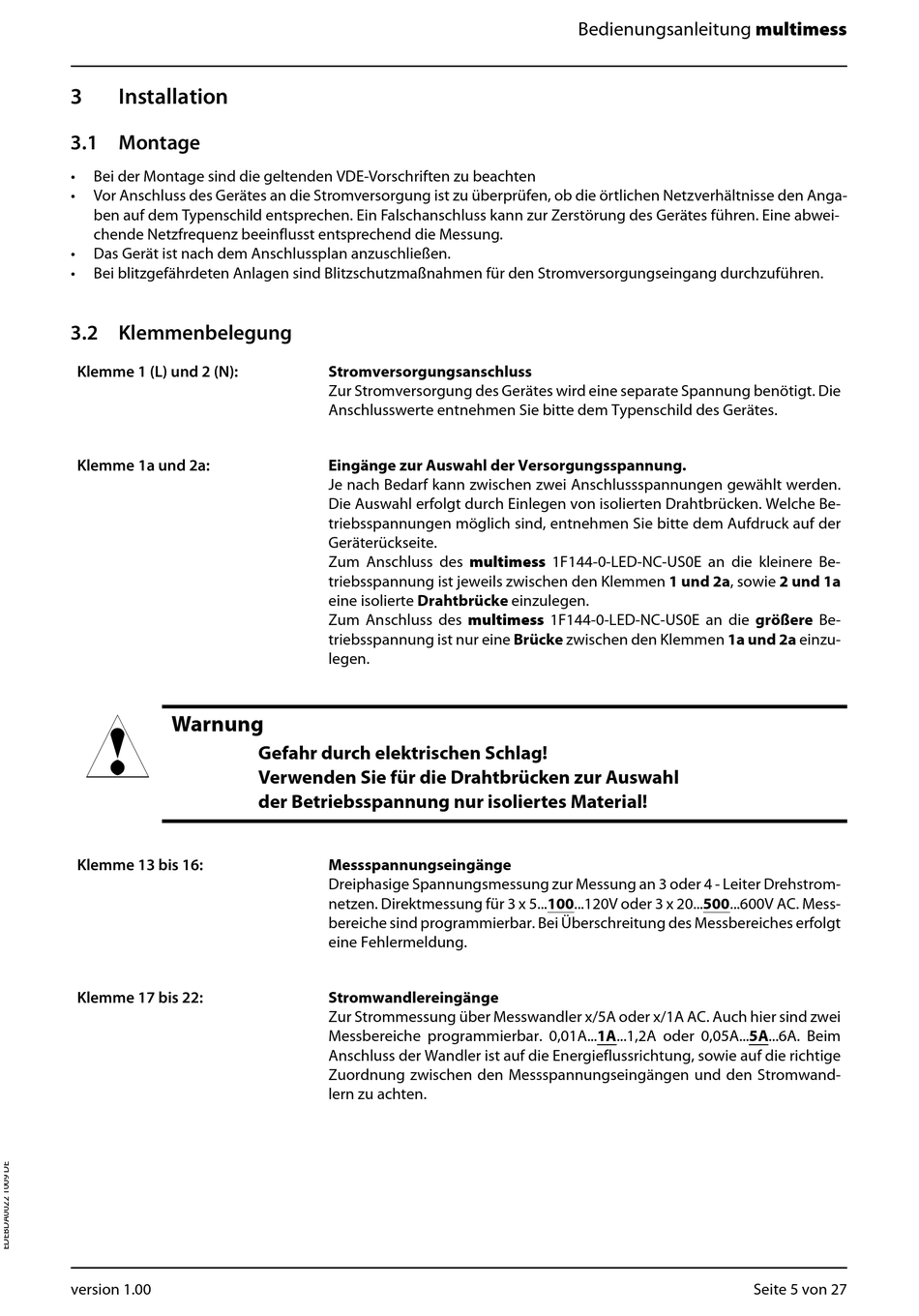

Installation
3.1 Montage
•
Bei der Montage sind die geltenden VDE-Vorschriften zu beachten
•
Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Anga-
ben auf dem Typenschild entsprechen. Ein Falschanschluss kann zur Zerstörung des Gerätes führen. Eine abwei-
chende Netzfrequenz beeinflusst entsprechend die Messung.
•
Das Gerät ist nach dem Anschlussplan anzuschließen.
•
Bei blitzgefährdeten Anlagen sind Blitzschutzmaßnahmen für den Stromversorgungseingang durchzuführen.
3.2 Klemmenbelegung
Klemme 1 (L) und 2 (N):
Klemme 1a und 2a:
Warnung
A
Klemme 13 bis 16:
Klemme 17 bis 22:
version 1.00
Stromversorgungsanschluss
Zur Stromversorgung des Gerätes wird eine separate Spannung benötigt. Die
Anschlusswerte entnehmen Sie bitte dem Typenschild des Gerätes.
Eingänge zur Auswahl der Versorgungsspannung.
Je nach Bedarf kann zwischen zwei Anschlussspannungen gewählt werden.
Die Auswahl erfolgt durch Einlegen von isolierten Drahtbrücken. Welche Be-
triebsspannungen möglich sind, entnehmen Sie bitte dem Aufdruck auf der
Geräterückseite.
Zum Anschluss des multimess 1F144-0-LED-NC-US0E an die kleinere Be-
triebsspannung ist jeweils zwischen den Klemmen 1 und 2a, sowie 2 und 1a
eine isolierte Drahtbrücke einzulegen.
Zum Anschluss des multimess 1F144-0-LED-NC-US0E an die größere Be-
triebsspannung ist nur eine Brücke zwischen den Klemmen 1a und 2a einzu-
legen.
Gefahr durch elektrischen Schlag!
Verwenden Sie für die Drahtbrücken zur Auswahl
der Betriebsspannung nur isoliertes Material!
Messspannungseingänge
Dreiphasige Spannungsmessung zur Messung an 3 oder 4 - Leiter Drehstrom-
netzen. Direktmessung für 3 x 5...100...120V oder 3 x 20...500...600V AC. Mess-
bereiche sind programmierbar. Bei Überschreitung des Messbereiches erfolgt
eine Fehlermeldung.
Stromwandlereingänge
Zur Strommessung über Messwandler x/5A oder x/1A AC. Auch hier sind zwei
Messbereiche programmierbar. 0,01A...1A...1,2A oder 0,05A...5A...6A. Beim
Anschluss der Wandler ist auf die Energieflussrichtung, sowie auf die richtige
Zuordnung zwischen den Messspannungseingängen und den Stromwand-
lern zu achten.
Bedienungsanleitung multimess
Seite 5 von 27
