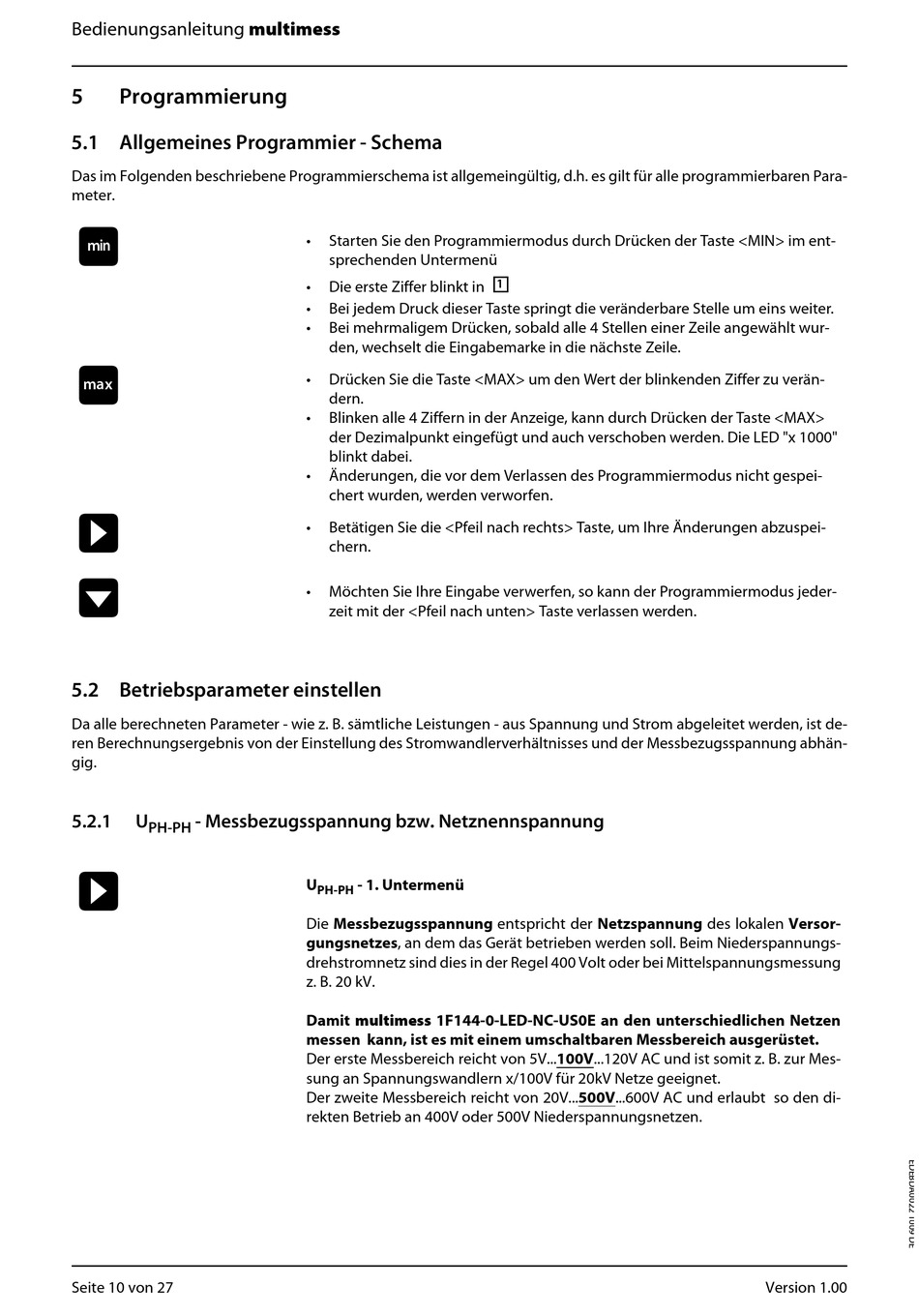

Programmierung
5.1 Allgemeines Programmier - Schema
Das im Folgenden beschriebene Programmierschema ist allgemeingültig, d.h. es gilt für alle programmierbaren Para-
meter.
T
S
X
W
5.2 Betriebsparameter einstellen
Da alle berechneten Parameter - wie z. B. sämtliche Leistungen - aus Spannung und Strom abgeleitet werden, ist de-
ren Berechnungsergebnis von der Einstellung des Stromwandlerverhältnisses und der Messbezugsspannung abhän-
gig.
5.2.1
U
- Messbezugsspannung bzw. Netznennspannung
PH-PH
X
Seite 10 von 27
•
Starten Sie den Programmiermodus durch Drücken der Taste <MIN> im ent-
sprechenden Untermenü
•
Die erste Ziffer blinkt in
•
Bei jedem Druck dieser Taste springt die veränderbare Stelle um eins weiter.
•
Bei mehrmaligem Drücken, sobald alle 4 Stellen einer Zeile angewählt wur-
den, wechselt die Eingabemarke in die nächste Zeile.
•
Drücken Sie die Taste <MAX> um den Wert der blinkenden Ziffer zu verän-
dern.
•
Blinken alle 4 Ziffern in der Anzeige, kann durch Drücken der Taste <MAX>
der Dezimalpunkt eingefügt und auch verschoben werden. Die LED "x 1000"
blinkt dabei.
•
Änderungen, die vor dem Verlassen des Programmiermodus nicht gespei-
chert wurden, werden verworfen.
•
Betätigen Sie die <Pfeil nach rechts> Taste, um Ihre Änderungen abzuspei-
chern.
•
Möchten Sie Ihre Eingabe verwerfen, so kann der Programmiermodus jeder-
zeit mit der <Pfeil nach unten> Taste verlassen werden.
U
- 1. Untermenü
PH-PH
Die Messbezugsspannung entspricht der Netzspannung des lokalen Versor-
gungsnetzes, an dem das Gerät betrieben werden soll. Beim Niederspannungs-
drehstromnetz sind dies in der Regel 400 Volt oder bei Mittelspannungsmessung
z. B. 20 kV.
Damit multimess 1F144-0-LED-NC-US0E an den unterschiedlichen Netzen
messen kann, ist es mit einem umschaltbaren Messbereich ausgerüstet.
Der erste Messbereich reicht von 5V...100V...120V AC und ist somit z. B. zur Mes-
sung an Spannungswandlern x/100V für 20kV Netze geeignet.
Der zweite Messbereich reicht von 20V...500V...600V AC und erlaubt so den di-
rekten Betrieb an 400V oder 500V Niederspannungsnetzen.
