Bedienungsanleitung multimess
Beschreibung der Tasten und Anzeige
230
1
L1
228
L2
231
L3
T
vv
vv
vv
vv
2
S
3
W W W W
4
W W W W
5
6
7
Seite 8 von 27

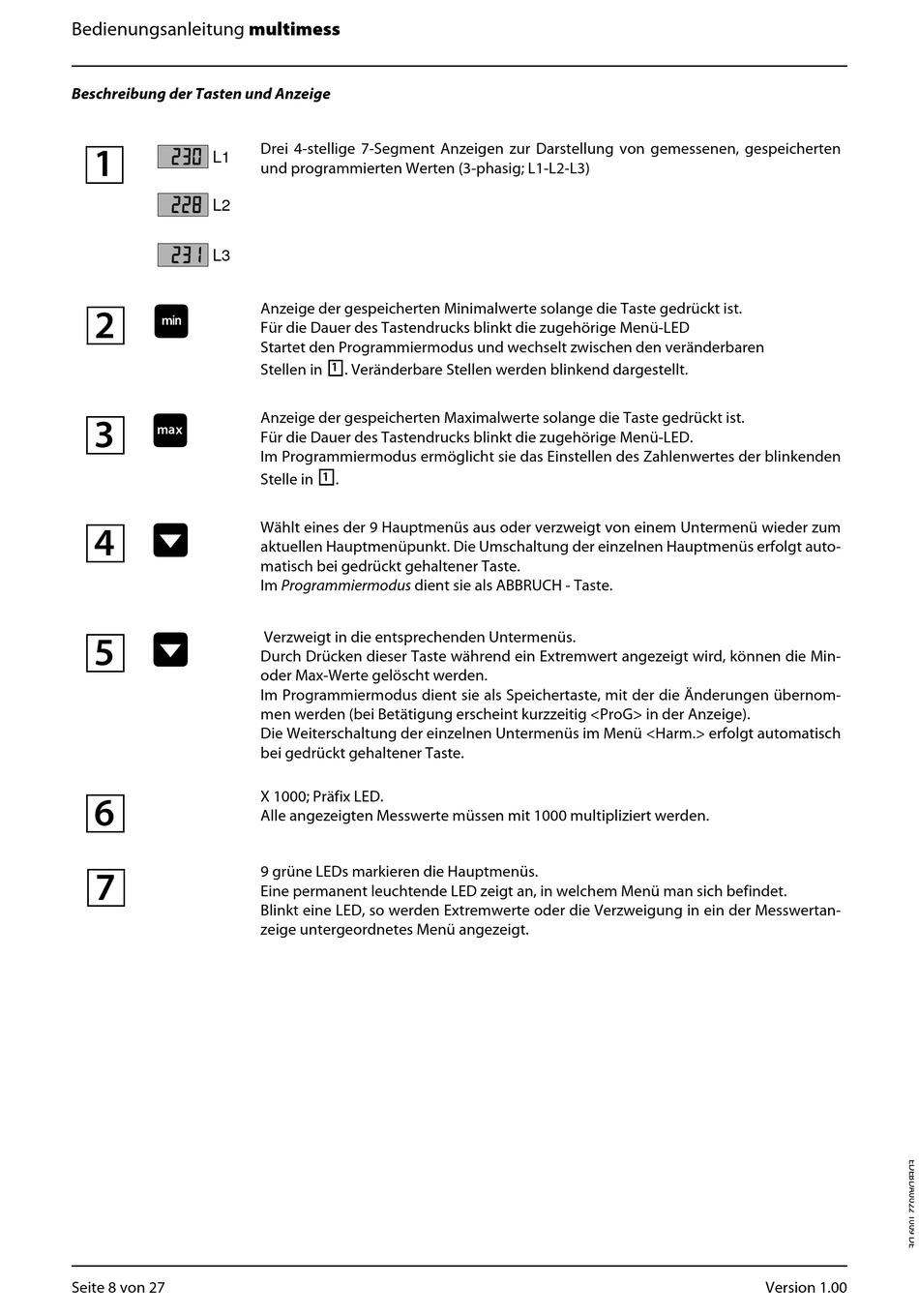

Drei 4-stellige 7-Segment Anzeigen zur Darstellung von gemessenen, gespeicherten
und programmierten Werten (3-phasig; L1-L2-L3)
Anzeige der gespeicherten Minimalwerte solange die Taste gedrückt ist.
Für die Dauer des Tastendrucks blinkt die zugehörige Menü-LED
Startet den Programmiermodus und wechselt zwischen den veränderbaren
Stellen in
. Veränderbare Stellen werden blinkend dargestellt.
1
Anzeige der gespeicherten Maximalwerte solange die Taste gedrückt ist.
Für die Dauer des Tastendrucks blinkt die zugehörige Menü-LED.
Im Programmiermodus ermöglicht sie das Einstellen des Zahlenwertes der blinkenden
Stelle in
.
1
Wählt eines der 9 Hauptmenüs aus oder verzweigt von einem Untermenü wieder zum
aktuellen Hauptmenüpunkt. Die Umschaltung der einzelnen Hauptmenüs erfolgt auto-
matisch bei gedrückt gehaltener Taste.
Im Programmiermodus dient sie als ABBRUCH - Taste.
Verzweigt in die entsprechenden Untermenüs.
Durch Drücken dieser Taste während ein Extremwert angezeigt wird, können die Min-
oder Max-Werte gelöscht werden.
Im Programmiermodus dient sie als Speichertaste, mit der die Änderungen übernom-
men werden (bei Betätigung erscheint kurzzeitig <ProG> in der Anzeige).
Die Weiterschaltung der einzelnen Untermenüs im Menü <Harm.> erfolgt automatisch
bei gedrückt gehaltener Taste.
X 1000; Präfix LED.
Alle angezeigten Messwerte müssen mit 1000 multipliziert werden.
9 grüne LEDs markieren die Hauptmenüs.
Eine permanent leuchtende LED zeigt an, in welchem Menü man sich befindet.
Blinkt eine LED, so werden Extremwerte oder die Verzweigung in ein der Messwertan-
zeige untergeordnetes Menü angezeigt.
Version 1.00
