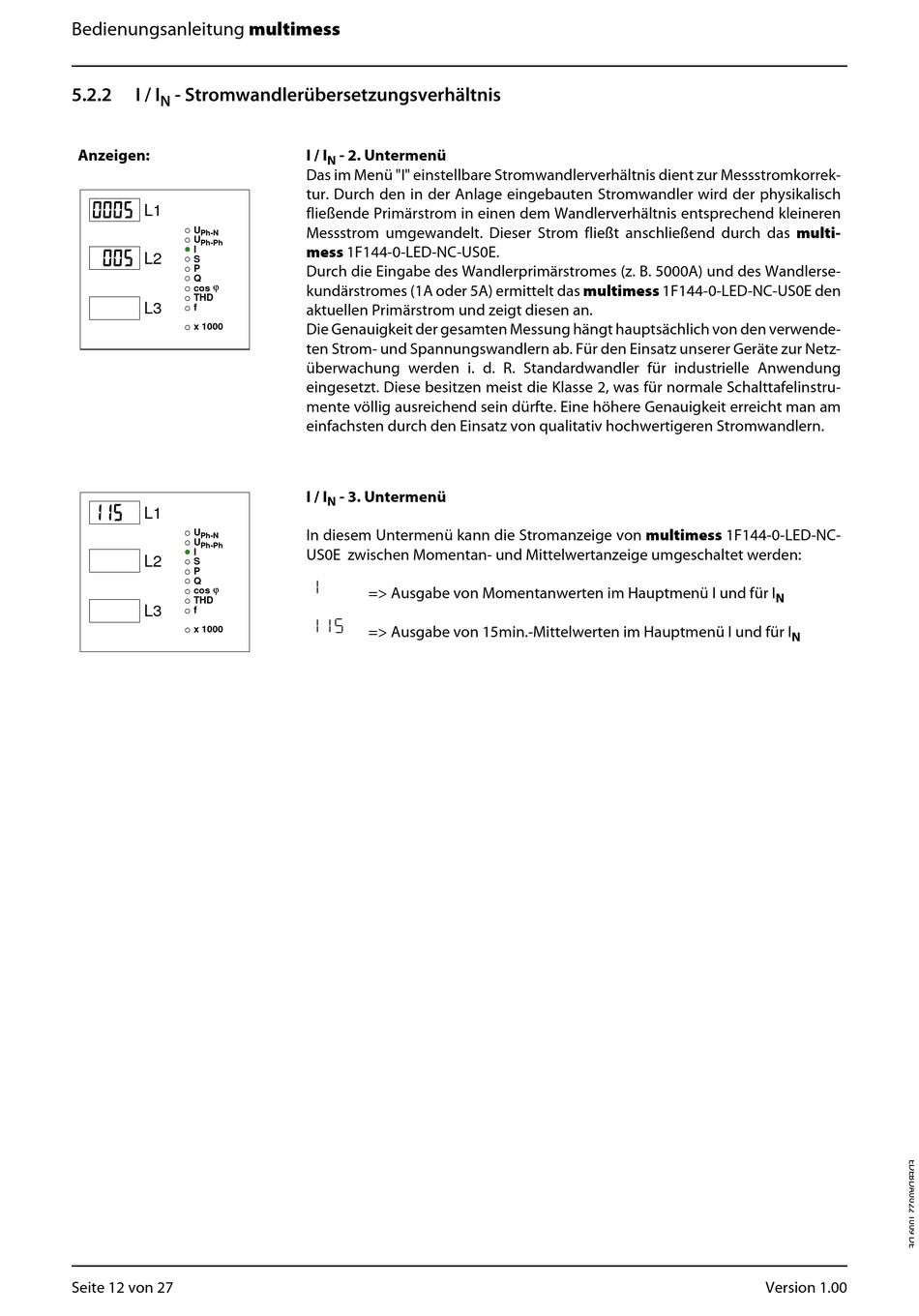

Bedienungsanleitung multimess
5.2.2
I / I
- Stromwandlerübersetzungsverhältnis
N
Anzeigen:
0005
L1
U
Ph-N
U
Ph-Ph
I
005
L2
S
P
Q
cos ϕ
THD
L3
f
x 1000
115
L1
U
Ph-N
U
Ph-Ph
I
L2
S
P
Q
cos ϕ
THD
L3
f
x 1000
Seite 12 von 27
I / I
- 2. Untermenü
N
Das im Menü "I" einstellbare Stromwandlerverhältnis dient zur Messstromkorrek-
tur. Durch den in der Anlage eingebauten Stromwandler wird der physikalisch
fließende Primärstrom in einen dem Wandlerverhältnis entsprechend kleineren
Messstrom umgewandelt. Dieser Strom fließt anschließend durch das multi-
mess 1F144-0-LED-NC-US0E.
Durch die Eingabe des Wandlerprimärstromes (z. B. 5000A) und des Wandlerse-
kundärstromes (1A oder 5A) ermittelt das multimess 1F144-0-LED-NC-US0E den
aktuellen Primärstrom und zeigt diesen an.
Die Genauigkeit der gesamten Messung hängt hauptsächlich von den verwende-
ten Strom- und Spannungswandlern ab. Für den Einsatz unserer Geräte zur Netz-
überwachung werden i. d. R. Standardwandler für industrielle Anwendung
eingesetzt. Diese besitzen meist die Klasse 2, was für normale Schalttafelinstru-
mente völlig ausreichend sein dürfte. Eine höhere Genauigkeit erreicht man am
einfachsten durch den Einsatz von qualitativ hochwertigeren Stromwandlern.
I / I
- 3. Untermenü
N
In diesem Untermenü kann die Stromanzeige von multimess 1F144-0-LED-NC-
US0E zwischen Momentan- und Mittelwertanzeige umgeschaltet werden:
1
=> Ausgabe von Momentanwerten im Hauptmenü I und für I
115
=> Ausgabe von 15min.-Mittelwerten im Hauptmenü I und für I
N
N
Version 1.00
