4
Bedienung

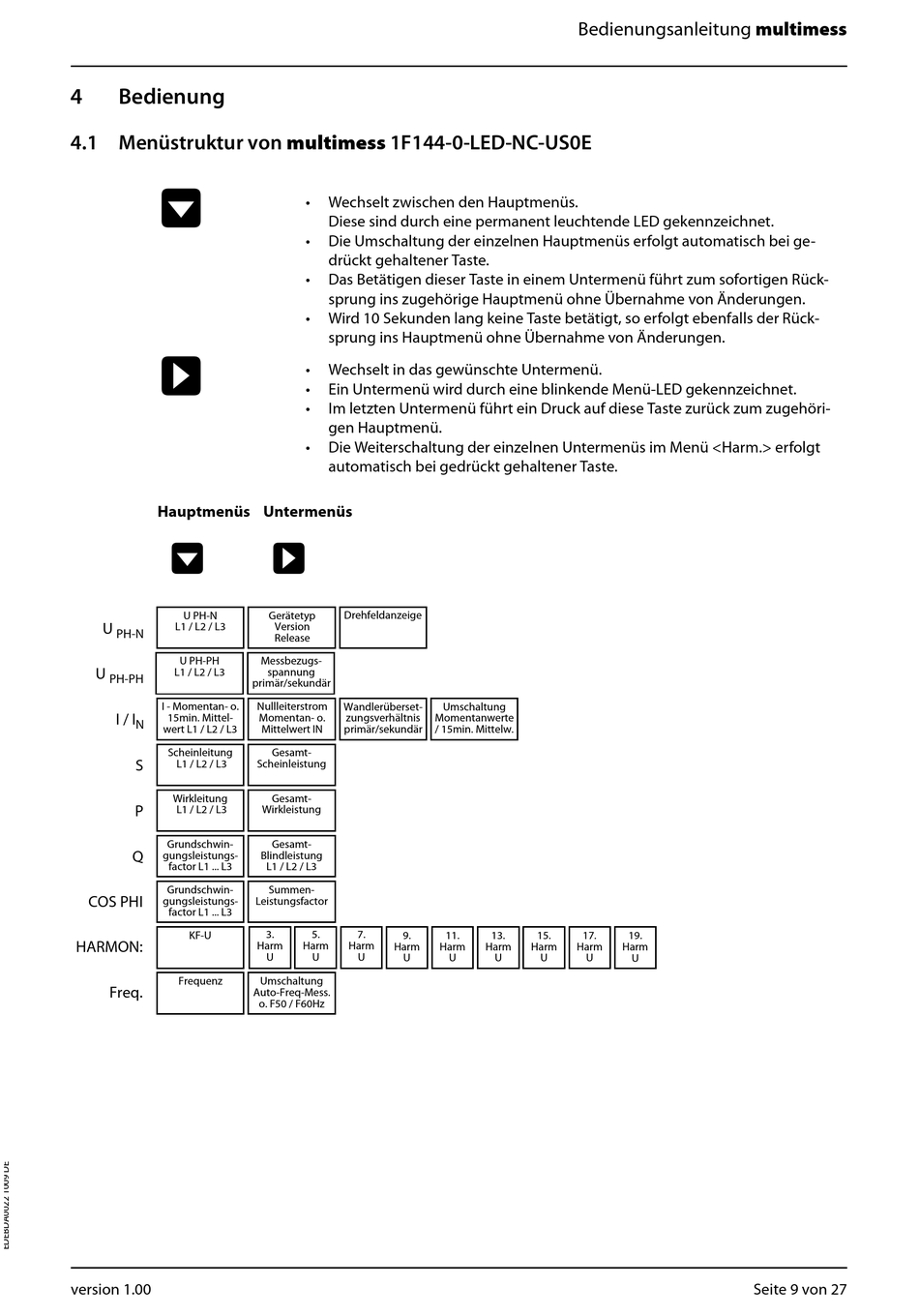

4.1 Menüstruktur von multimess 1F144-0-LED-NC-US0E
W
X
Hauptmenüs Untermenüs
W
U PH-N
U
L1 / L2 / L3
PH-N
U PH-PH
U
L1 / L2 / L3
PH-PH
I - Momentan- o.
I / I
15min. Mittel-
N
wert L1 / L2 / L3
Scheinleitung
S
L1 / L2 / L3
Wirkleitung
P
L1 / L2 / L3
Grundschwin-
Q
gungsleistungs-
factor L1 ... L3
Grundschwin-
COS PHI
gungsleistungs-
factor L1 ... L3
KF-U
HARMON:
Frequenz
Freq.
version 1.00
•
Wechselt zwischen den Hauptmenüs.
Diese sind durch eine permanent leuchtende LED gekennzeichnet.
•
Die Umschaltung der einzelnen Hauptmenüs erfolgt automatisch bei ge-
drückt gehaltener Taste.
•
Das Betätigen dieser Taste in einem Untermenü führt zum sofortigen Rück-
sprung ins zugehörige Hauptmenü ohne Übernahme von Änderungen.
•
Wird 10 Sekunden lang keine Taste betätigt, so erfolgt ebenfalls der Rück-
sprung ins Hauptmenü ohne Übernahme von Änderungen.
•
Wechselt in das gewünschte Untermenü.
•
Ein Untermenü wird durch eine blinkende Menü-LED gekennzeichnet.
•
Im letzten Untermenü führt ein Druck auf diese Taste zurück zum zugehöri-
gen Hauptmenü.
•
Die Weiterschaltung der einzelnen Untermenüs im Menü <Harm.> erfolgt
automatisch bei gedrückt gehaltener Taste.
X
Gerätetyp
Drehfeldanzeige
Version
Release
Messbezugs-
spannung
primär/sekundär
Nullleiterstrom
Wandlerüberset-
Momentan- o.
zungsverhältnis
Mittelwert IN
primär/sekundär
Gesamt-
Scheinleistung
Gesamt-
Wirkleistung
Gesamt-
Blindleistung
L1 / L2 / L3
Summen-
Leistungsfactor
3.
5.
7.
9.
Harm
Harm
Harm
Harm
U
U
U
U
Umschaltung
Auto-Freq-Mess.
o. F50 / F60Hz
Bedienungsanleitung multimess
Umschaltung
Momentanwerte
/ 15min. Mittelw.
11.
13.
15.
17.
Harm
Harm
Harm
Harm
U
U
U
U
19.
Harm
U
Seite 9 von 27
