POSICON Positioniersteuerung für NORD Frequenzumrichter ab SK 530E

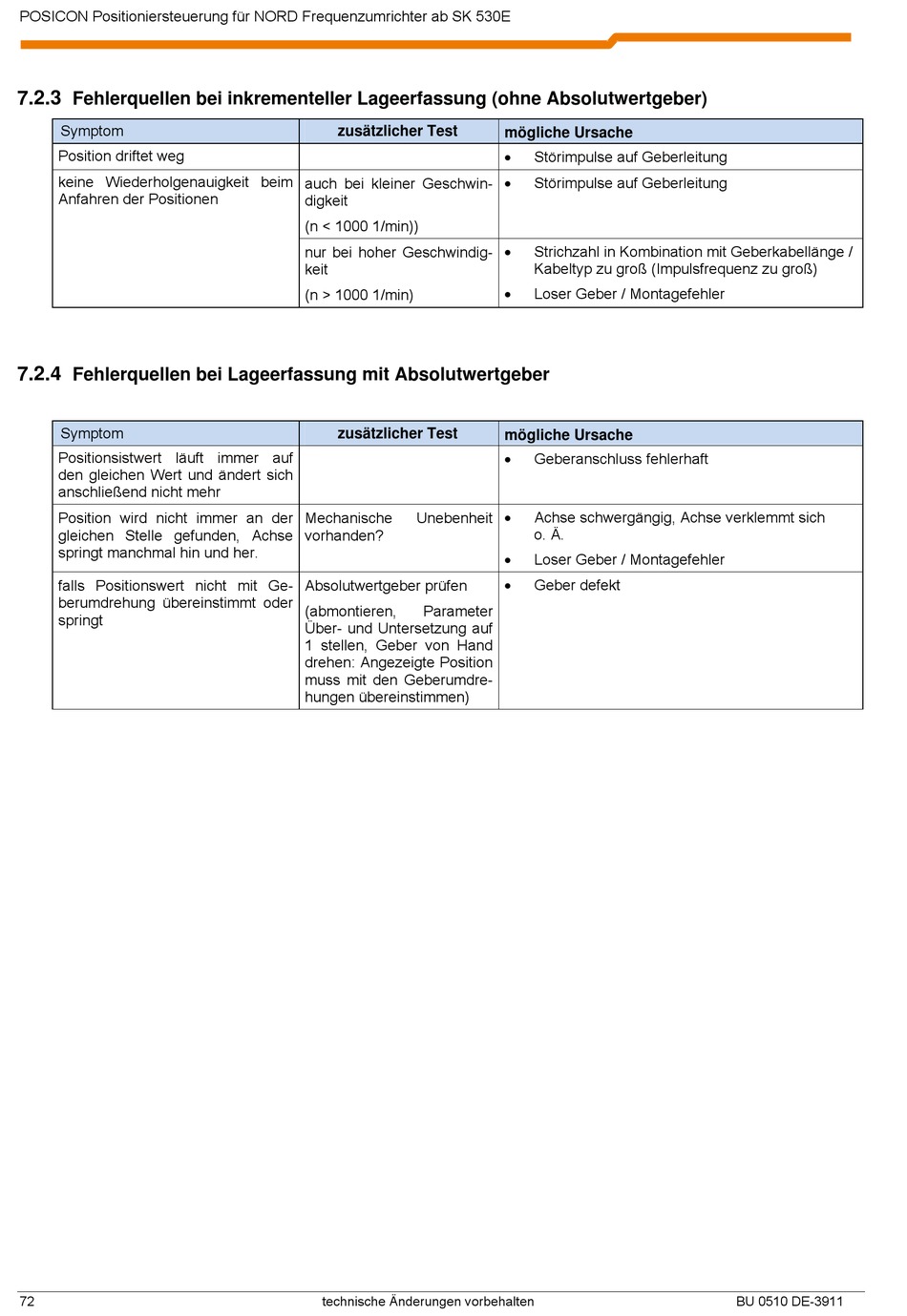

7.2.3

Fehlerquellen bei inkrementeller Lageerfassung (ohne Absolutwertgeber)

Symptom
Position driftet weg
keine Wiederholgenauigkeit beim
Anfahren der Positionen
7.2.4

Fehlerquellen bei Lageerfassung mit Absolutwertgeber

Symptom
Positionsistwert läuft immer auf
den gleichen Wert und ändert sich
anschließend nicht mehr
Position wird nicht immer an der
gleichen Stelle gefunden, Achse
springt manchmal hin und her.
falls Positionswert nicht mit Ge-
berumdrehung übereinstimmt oder
springt
72
zusätzlicher Test
auch bei kleiner Geschwin-
digkeit
(n < 1000 1/min))
nur bei hoher Geschwindig-
keit
(n > 1000 1/min)
zusätzlicher Test
Mechanische Unebenheit
vorhanden?
Absolutwertgeber prüfen
(abmontieren, Parameter
Über- und Untersetzung auf
1 stellen, Geber von Hand
drehen: Angezeigte Position
muss mit den Geberumdre-
hungen übereinstimmen)
technische Änderungen vorbehalten
mögliche Ursache

Störimpulse auf Geberleitung

Störimpulse auf Geberleitung

Strichzahl in Kombination mit Geberkabellänge /
Kabeltyp zu groß (Impulsfrequenz zu groß)

Loser Geber / Montagefehler
mögliche Ursache

Geberanschluss fehlerhaft

Achse schwergängig, Achse verklemmt sich
o. Ä.

Loser Geber / Montagefehler

Geber defekt
BU 0510 DE-3911
