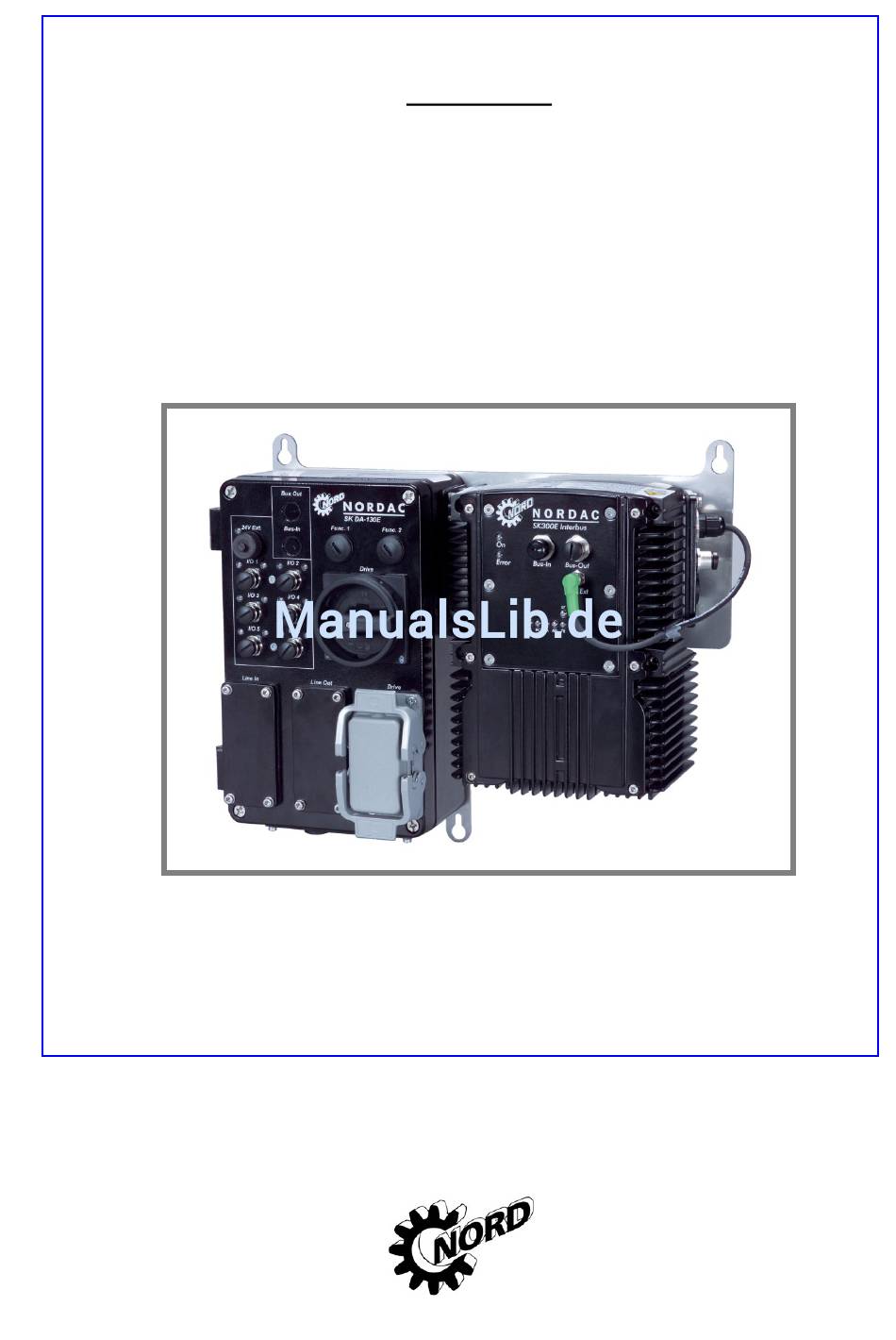

- Seite 1 Handbuch NORDAC SK DA-130E Dezentraler Feldverteiler Frequenzumrichter SK DA-130E-550-340-IBS-AAA ... SK DA-130E-401-340-IBS-AAA (3~ 380 - 480V, 0.55 - 4.0kW) BU 0130 DE Getriebebau NORD D R I V E S Y S T E M S GmbH & Co. KG...
-
Seite 2: Sicherheits- Und Anwendungshinweise Für Antriebsstromrichter
NORDAC trio SK 300E Handbuch Sicherheitshinweise NORDAC Dezentrale Feldverteiler SK DA-130E mit trio SK 300E Frequenzumrichter Sicherheits- und Anwendungshinweise für Antriebsstromrichter (gemäß: Niederspannungsrichtlinie 73/23/EWG) 1. Allgemein 4. Aufstellung Während des Betriebes können Antriebsstromrichter ihrer Die Aufstellung und Kühlung der Geräte muss entsprechend den Schutzart entsprechend spannungsführende, blanke, gegebe- Vorschriften der zugehörigen Dokumentation erfolgen. -
Seite 3: Bestimmungsgemäße Verwendung Der Frequenzumrichter
zu diesem Dokument Dokumentation Bezeichnung: BU 0130 DE Mat. Nr.: 608 13 01 Gerätereihe: NORDAC SK DA-130E inkl. trio SK 300E Versionsliste Bezeichnung bisheriger Ausgaben S.W. Stand Bemerkung BU 0130 DE, Dezember 2006 Siehe Erste Ausgabe BU 0300 DE Mat. Nr.: 608 13 01 / 4906 Herausgeber Getriebebau NORD GmbH &... - Seite 4 NORDAC SK DA-130E techn. Änderungen vorbehalten BU 0130 DE...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Allgemeine Beschreibung ....................6 1.1 Lieferung........................... 7 1.2 Lieferumfang ..........................7 1.3 Europäische EMV- Richtlinie ...................... 7 1.4 Nomenklatur / Typschlüssel ...................... 8 2 Funktionsprinzip ........................9 3 Geräteaufbau ........................10 4 Elektrischer Anschluss ......................11 4.1 Anschluss- Klemmen ....................... 12 4.2 Anschluss der Hilfsspannungen .................... -
Seite 6: Allgemeine Beschreibung
NORDAC SK DA-130E Allgemeine Beschreibung Sind für einen Antriebssteller Erweiterungen notwendig, wie zusätzliche Schaltglieder, Schnittstellen oder komfortable Anschlusstechnik, so bilden Feldverteiler-Module eine passende Basis dafür. In Kombination mit bewährter Steuerelektronik stellen diese Module ein kompaktes Antriebspaket dar. Feldverteiler bilden Verteilungssystem für Energie (Netz/Motor),... -
Seite 7: Lieferung
NORDAC SK DA-130E 1.1 Lieferung Untersuchen Sie das Gerät sofort nach dem Eintreffen/Auspacken auf Transportschäden wie Deformationen oder lose Teile. Bei einer Beschädigung setzen Sie sich unverzüglich mit dem Transportträger in Verbindung, veranlassen Sie eine sorgfältige Bestandsaufnahme. Wichtig! Dieses gilt auch, wenn die Verpackung unbeschädigt ist. 1.2 Lieferumfang Der SK DA-130E wird mit den entsprechenden Systemsteckerverbindungen und Anschlusspunkten für einen Drehstrommotor geliefert. -
Seite 8: Nomenklatur / Typschlüssel
NORDAC SK DA-130E 1.4 Nomenklatur / Typschlüssel Der Frequenzumrichter NORDAC trio SK 300E verfügt über die gleiche Nomenklatur, wie sie bei anderen NORDAC Frequenzumrichtern bekannt ist. Hierdurch sind enthaltene Informationen jeweils analog zu entnehmen. Die Typenbezeichnung des Frequenzumrichters enthält den Gerätetyp, die Nennleistung, Angaben zur Netzspannung, den Funkentstörfilter, die Schutzart sowie evtl. -
Seite 9: Funktionsprinzip
NORDAC SK DA-130E 2 Funktionsprinzip Das Feldverteiler-Modul SK DA-130E ist eine Kombination aus vollwertigem Frequenzumrichter SK 300E und einer Plattform für zusätzliche Schnittstellen und Schaltglieder. Die Basis für einen weiten dezentralen Anwendungsbereich ist der Frequenzumrichter SK 300E. Durch die hohe Regelgüte des Frequenzumrichters sind Anwendungen der Fördertechnik, einfache Pumpensteuerungen sowie komplexe Hubwerke oder Prozessregler umsetzbar. -
Seite 10: Geräteaufbau
NORDAC SK DA-130E 3 Geräteaufbau Optional: Reparatur- Technologiebox Weitere schalter Bedienung oder Bus Schaltglieder (hier InterBus) SK 300E Einspeisung Ext. 24V Status-LEDs Digitale Ein- und Ausgänge Montagefläche für Systemstecker Netz In / Out Motor-Abgang Frequenzumrichter SK 300E mit Systemstecker Flansch für Kabelverschraubungen techn. -
Seite 11: Elektrischer Anschluss
NORDAC SK DA-130E 4 Elektrischer Anschluss Netz- Kabel: Der Netzanschluss ist mit einem für die örtlichen Umgebungen passenden Kabel mit ausreichendem Querschnitt (max. 4mm ) auszuführen. Hilfsspg. 24V I/O: 2x 3 poliger Stecker mit Zugfeder-Klemmen 2,5mm : Einspeisung und Abgang Hilfsspg. -
Seite 12: Anschluss- Klemmen
NORDAC SK DA-130E 4.1 Anschluss- Klemmen Anschluss- Funktion Daten Klemme Line In Netz- Einspeisung , 380...480V, 50...60Hz, 32 A max. L1, L2, L3 Line Out Netz- Abgang , 380...480V, 50...60Hz, 32 A max. L1, L2, L3 Schutzleiter Line In 24V I/O-Einspeisung 3x 2.5mm , 15...30V, max. -
Seite 13: Anschluss Der Hilfsspannungen
NORDAC SK DA-130E 4.2 Anschluss der Hilfsspannungen Als Hilfsspannungen stehen zwei 24V-Ebenen zur Verfügung: - 24V I/O bzw. 24V Ext. (Gleiches Potential, Versorgung von angeschlossenen Sensoren und Aktoren) - 24V Bus (Versorgung der integrierten Bus-Baugruppe SK TU2-IBS mit M8-Steckverbinder) Für beide Ebenen sind jeweils steckbare Zugfederklemmen für eine Durchschleiftechnik (Einspeisung und Abgang) zur Verfügung. -
Seite 14: M12-Anschlussbuchsen
NORDAC SK DA-130E 4.3 M12-Anschlussbuchsen Für die Aufnahme von antriebsnahem Aktoren und Sensoren stehen M12-Buchsen zur Verfügung. Die aufgenommenen Signale werden vom Frequenzumrichter (Standard I/O) aufgenommen und können als Antriebsfunktion genutzt werden oder zur Steuerung über die optionale Bus-Baugruppe weitergeleitet werden. Beim SK 130E stehen 7 Stk. -
Seite 15: Status- Leds
NORDAC SK DA-130E 4.4 Status- LEDs Oberhalb der M12-Buchsen sind für die Ein- und Ausgangszustände jeweils Status- LEDs angebracht. Es handelt sich um die Anschlussbuchsen der 24V ext. sowie der I/Os (Sensoren/ Aktoren). 4.4.1 Externe 24V-Versorgung Für die externe 24V-Versorgung der I/Os existiert ein Anschluss mit einem M12-Stecker. Hier ist eine grüne LED angeordnet, die den Zustand von 24V Ext. -
Seite 16: Ansteuerung Vom Reversierstarter Sk 160E
NORDAC SK DA-130E 4.5 Ansteuerung vom Reversierstarter SK 160E Der Feldverteiler SK DA-130E ist so ausgestattet, dass über die Buchse I/O1 ein Reversierstarter SK 160E angesteuert werden kann. Der SK 160E ist ein elektronischer Motorstarter, der in beide Drehrichtungen eingeschaltet werden kann. Die Verbindung ist mit einem 5-poligen Kabel mit M12-Steckern realisierbar. -
Seite 17: Systemstecker Motorabgang
NORDAC SK DA-130E 4.6 Systemstecker Motorabgang Der Motorabgang ist mit einem Systemstecker ausgeführt. In diesem Fall ist es der Stecker Harting HAN 10E. Die Belegung des Steckers ist wie folgt: Buchse / female BRE (+) BRE (-) 4.7 Interne Verknüpfung Für den Feldverteiler SK DA-130E sind die eingefügten Elemente mit den Komponenten des Frequenzumrichters direkt verbunden. -
Seite 18: Schaltplan
NORDAC SK DA-130E 4.8 Schaltplan Feldverteiler 24V Ext. SK DA-130E Kundenschnittstelle SK CU2-STD [22] Digitaleingang 2 [23] Digitaleingang 3 I/O 2 I/O 1 [24] Digitaleingang 4 [25] Digitaleingang 5 [14] Analog-Eingang 1 [16] Analog-Eingang 2 I/O 3 I/O 4 [01] Multifunktionsrelais [02] Multifunktionsrelais [17] Analog/Digital-Ausgang 1 I/O 6... -
Seite 19: Abmessungen
NORDAC SK DA-130E 5 Abmessungen 377 mm 340 mm 160 mm 160 mm Gerätetiefe: max. 150 mm (ohne aufgesetzte Steckverbinder) BU 0130 DE techn. Änderungen vorbehalten... -
Seite 20: Wartungs- Und Service- Hinweise
NORDAC SK DA-130E 6 Wartungs- und Service- Hinweise NORDAC SK DA-130E sind bei ordnungsgemäßem Betrieb wartungsfrei. HINWEIS Service-Fall dringend darauf achten, dass Versorgungsspannung Frequenzumrichters Reparaturschalter verknüpft ist. Demontage Frequenzumrichters ist der Reparaturschalter auszuschalten und gegen Wiedereinschalten zu sichern. Es sind die Sicherheits- und Installationshinweise des SK 300E in der Bedienungsanleitung BU 0300 DE zu beachten. -
Seite 21: Technische Daten
NORDAC SK DA-130E 7 Technische Daten Funktion Spezifikation Netzspannung 3~ 380...480V, -20% /+10%, 47...63 Hz Ausgangsspannung 3 AC 0 - Netzspannung Motorleistung 0,55...4kW (bei 400V), je nach Leistung des SK 300E Je nach Netzspannung (180V DC bei 400V~ / 205V DC bei 480V~) vom Bremsenspannung Frequenzumrichter generiert;... -
