3.11 FESTSTELLBREMSEN

3.11.1

Trommelbremse

Standardgemäß ist der Bedienhebel der Trommelbremsen
am Therapietisch montiert.

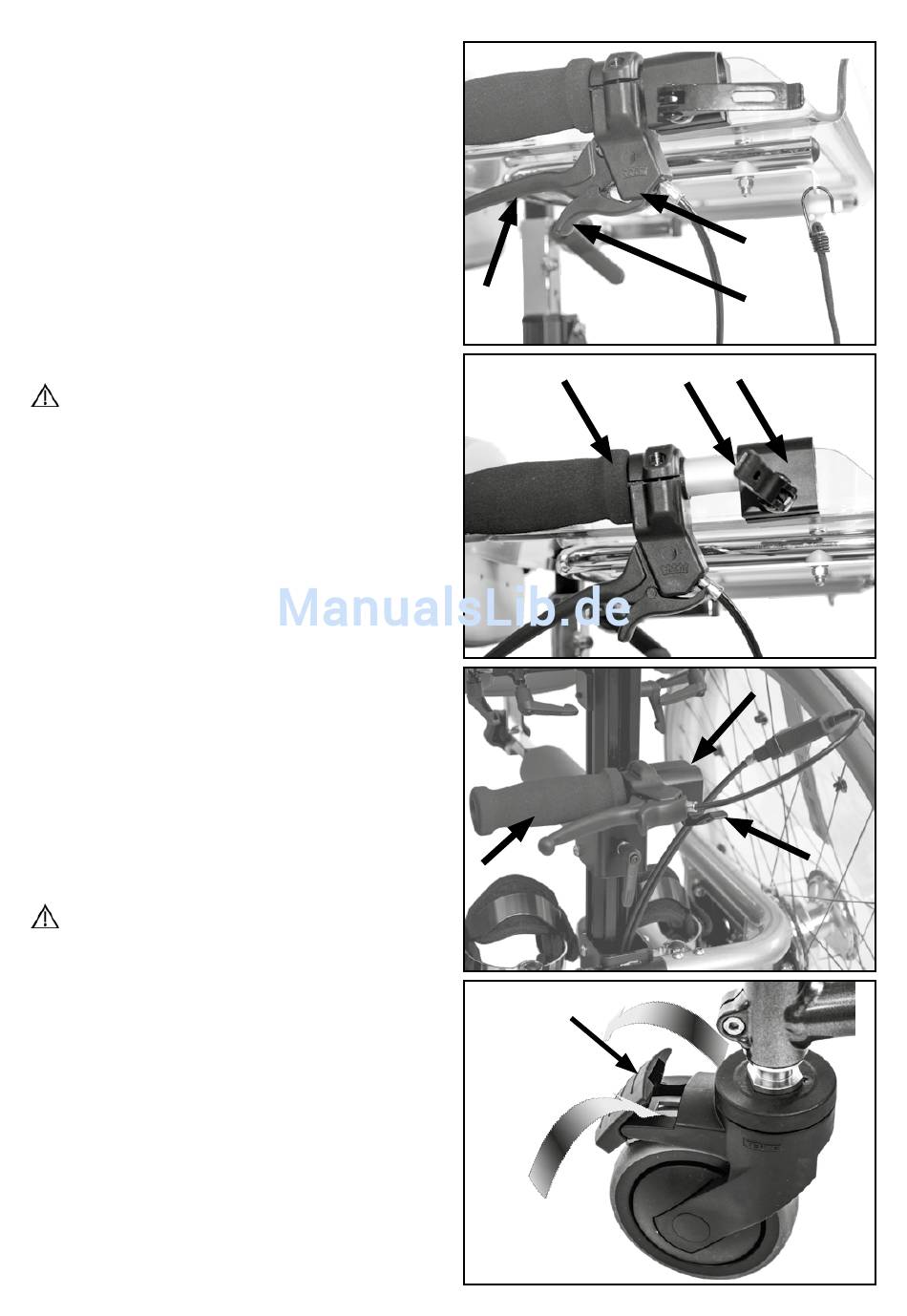

Zum Feststellen/Lösen der Trommelbremse:
• (1+2) Abhängig von der Position des Bremshebels
ziehen Sie zum Feststellen der Trommelbremse
den Bremshebel (A) so weit nach „oben" bis der
kleine Arretierungshebel (B) in der Kerbe (C) ein-
rastet.
• Die Trommelbremsen sind nun blockiert.
• (1+2) Zum Lösen der Blockierung ziehen Sie den
Bremshebel (A) noch weiter nach oben,
• damit der Arretierungshebel (B) aus der Kerbe (C)
entriegelt.
• Lassen Sie dann den Bremshebel (A) wieder los.
• Die Trommelbremsen sind nun deaktiviert.
ACHTUNG
Verwenden Sie zum Feststellen des Stehtrainers immer
auch zusätzlich die Feststellhebel der hinteren Lenkräder
(siehe entsprechendes Kapitel).
3.11.2

Versetzen des Brems-Bedienhebels

Zum Versetzen des Hebels an die Mittelsäule:
• (3) Klappen Sie den Exzenterspanner (A) auf,
• ziehen Sie den kompletten Bedienhebel (B) nach
hinten aus der Halterung (C),
• (2) setzen Sie den Bedienhebel (B) in die alternati-
ve Halterung (D) an der Mittelsäule und
• klappen Sie diesen Exzenterspanner (E) fest zu.
• Die Höheneinstellung des Halters an der Mittel-
säule ist im Serviceheft beschrieben.
3.11.3 Hintere Lenkräder mit Feststellhebel
Zum Feststellen/Lösen der hinteren Lenkräder:
• (4) Drücken Sie den Feststellhebel (A) mit dem Fuß
nach hinten unten.
• Zum Lösen der Bremse drücken Sie das nach oben
herausstehende Pedal (A) wieder zurück in seine
Ausgangsposition.
ACHTUNG
DAS ARRETIEREN DES STEHTRAINERS NUR ÜBER DIE
BREMSFUNKTION DER HINTEREN LENKRÄDER IST NICHT
AUSREICHEND! VERWENDEN SIE IMMER ZUSÄTZLICH
DIE TROMMELBREMSEN.
(1)
(A)
(2)
(B)
(3)
(B)
(4)
(A)
Bedienungsanleitung
(C)
(B)
(A) (C)
(D)
(E)
19
