Maxwell RC6 Benutzerhandbuch Seite 32

PORT SIDE
B
3 Holes Ø10mm (3/8")
A
C
Ø14mm
(9/16")
Cut Out for
Chaincounter
STARBOARD SIDE

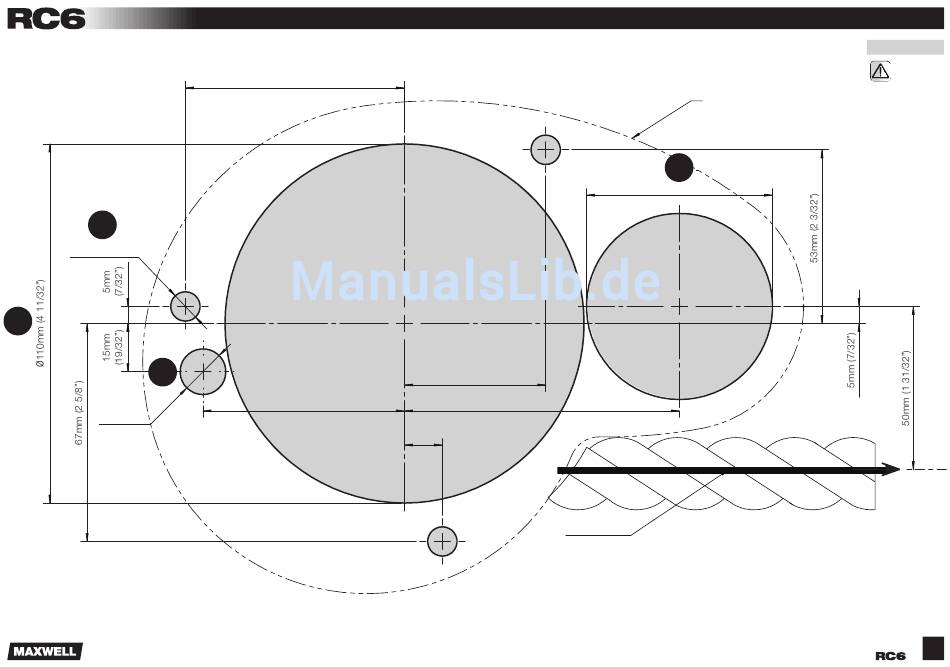

Deck Cutout Details • Deck-Schablonendetails • Les Détails de Coupure du Pont • Detalles del Corte en Cubierta • Details Dekuitsnijding • Sagoma di Taglio del Ponte
67mm (2 21/32")
62mm (2 7/16")
12mm
(15/32")
User's Manual • Benutzerhandbuch • Manuel d'Utilisation du Treuil • Manual del Usuario • Gebruikershandleiding • Manuale Utente
43mm (1 11/16")
84mm (3 5/16")
To Bow Roller
Profile of Deckplate
D
Ø57mm (2 1/4")
Part No. 7262
CHECK
THE SCALE
MAßSTAB
ÜBERPRÜFEN
VÉRIFIER LES
ÉCHELLE
COMPROBAR
LA ESCALA
CONTROLEER
OP JUISTE
SCHAALGROOTTE
VERIFICARE LA
SCALA
32
