KEB COMBIVERT F0 V1.2 Betriebsanleitung Seite 89

Rackversion Variante:
Platine:
RxD - Kontrolle / Control Light
S1 Abschlußwiderstand
S1 Terminal Resistance
B
B

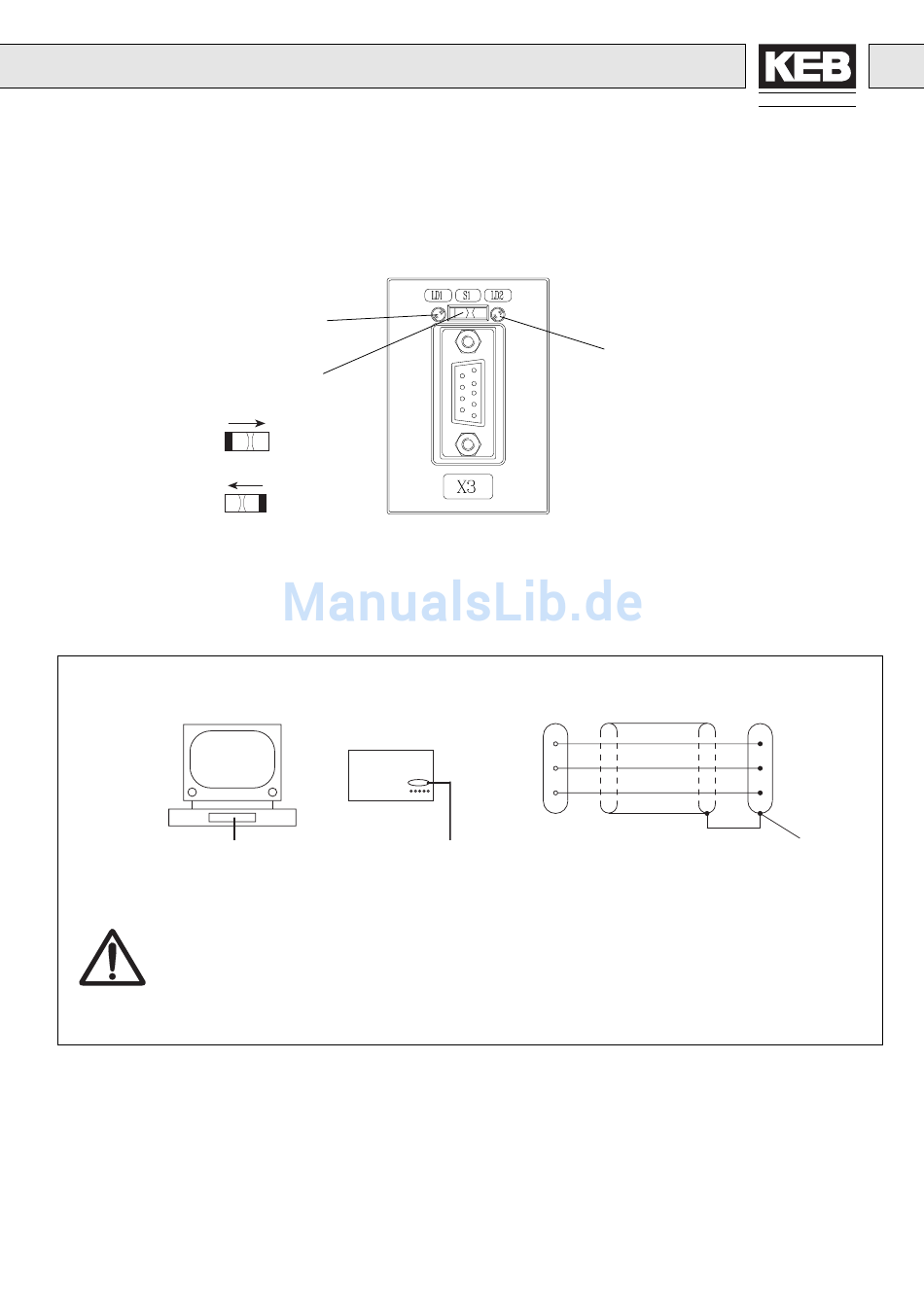

Anschlußplan
RS232
PC-IBM
COM1
Aus Sicherheitsgründen den PC nur über Trenn-
trafo betreiben oder einen PC mit potential-
getrennter Schnittstelle verwenden!
For reasons of safety operate the PC only with
isolating transformer or use a PC with potential-
separated interface!
00.F0.D00-R01Z
05.F0.010-0019
A
150 ý
A
ohne
without
Struktur/Structure
F0
RS232
COMBIVERT F0
Rack Version Variant: 00.F0.D00-R01Z
Board: 05.F0.010-0019
TxD - Kontrolle / Control Light
Wiring Diagram
9pol. Sub-D Kupplung
9-pole Sub-D Socket
2
PC
3
5
Female
Artikel-Nr. / Part No. 00.58.025-000D
ANTRIEBSTECHNIK
9pol. Sub-D Stecker
9-pole Sub-D Plug
2
F0
3
7
Male
Gehäuse (PE)
Housing (PE)
89
