KEB COMBIVERT F0 V1.2 Betriebsanleitung Seite 105

A.2 LAD-Stop-Funktion (Rampenstop)
Die LAD-Stop-Funktion beinhaltet zwei Schutzfunktionen:
a) die LA-Stop-Funktion
b) die LD-Stop-Funktion

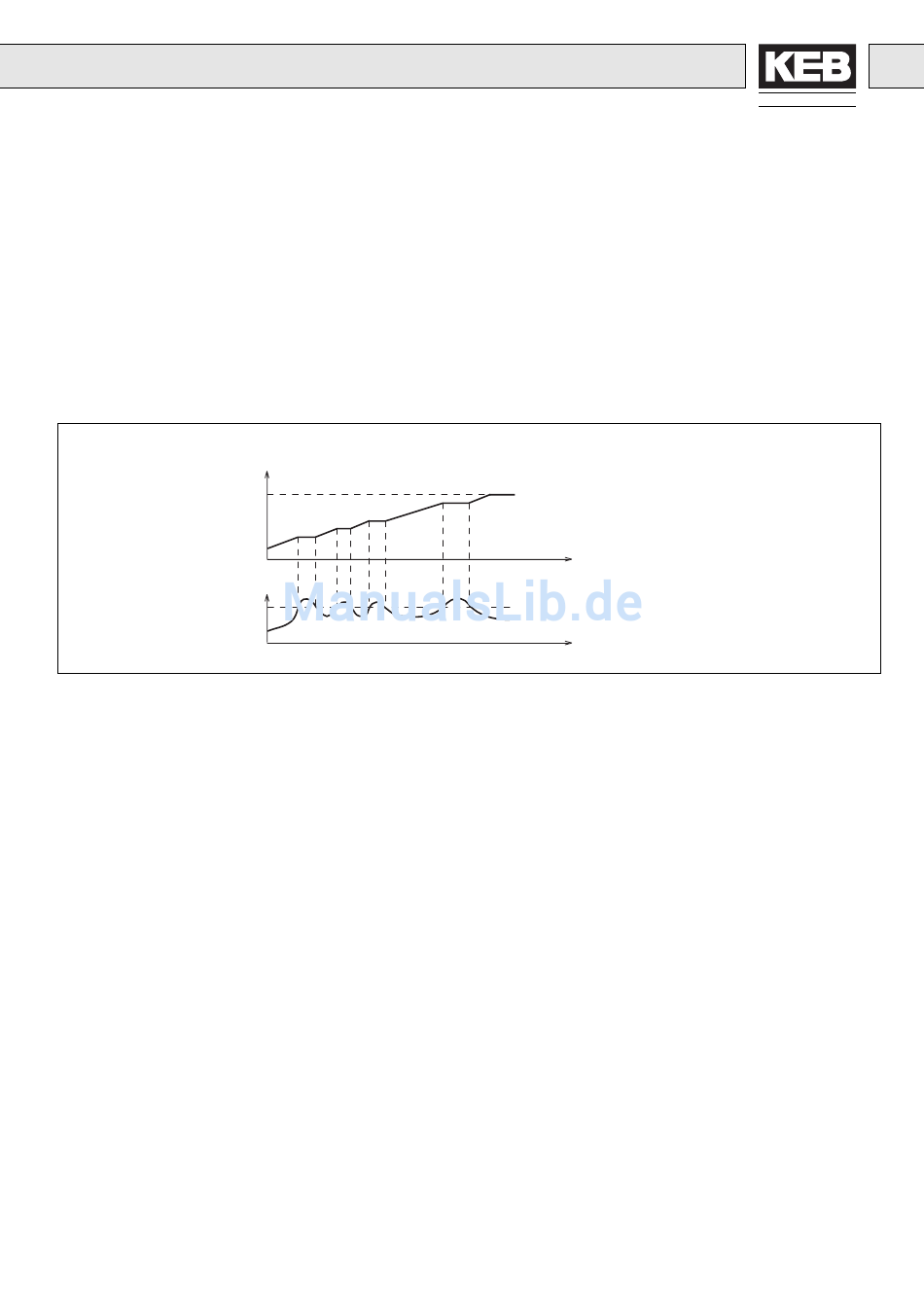

a) LA-Stop
Diese Funktion schützt den Frequenzumrichter gegen Abschalten
durch Überstrom während der Beschleunigungsphase. Der Strom-
pegel ist mit P.3 im Bereich von 10...150 % einstellbar. Mit P.13 ist
die Schutzfunktion abschaltbar.
f /f
soll set
LA-Stop Level
b) LD-Stop
Beim Verzögern wird Energie in den Frequenzumrichter zurück-
gespeist, was ein Ansteigen der Zwischenkreisspannung zur Folge
hat.
Wird zuviel Energie zurückgespeist, kann der Umrichter auf OP-
oder OC-Fehler schalten. Ist die LD-Stop-Funktion mit P.13 akti-
viert, wird die DEC-Rampe entsprechend der eingestellten
Zwischenkreisspannung (P.14) bzw. dem Zwischenkreisstrom (P.3)
so geregelt, daß Fehler weitgehend vermieden werden.
f /f
ist actual
I
COMBIVERT F0
A.2 LAD-Stop Function
The LAD-Stop function provides two protective measurements,
a) the LA-Stop Function
b) the LD-Stop Function
a) LA-Stop
This function protects the frequency inverter against switch-off by
overcurrent during the acceleration phase. The current level ist
adjustable with P.3 in the range of 10...150 %. The function can be
deactivated with P.13.
Einstellbereich
Adjustment Range
10...150 %
t
t
b) LD-Stop
During deceleration energy is refed into the frequency inverter
which causes a rise of the intermediate circuit voltage.
If too much energy is refed the frequency inverter may trip to OP or
OC error. If the LD-Stop function has been activated with P.13 the
DEC ramp is regulated according to the adjusted intermediate
circuit voltage (P.14) or the intermediate circuit current (P.3) thus
eliminating errors to a large extent.
ANTRIEBSTECHNIK
Auflösung
Resolution
1 %
105
