Aufbau und Funktion
WIG-Heißdrahtschweißen
5.9.2.3

Anschluss Zwischenschlauchpaket

Pos. Symbol
1
2
3
4 X2
5
6
7
8
46
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse (28-polig)
Steuerleitung
Anschlussgewinde (G¼")
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf

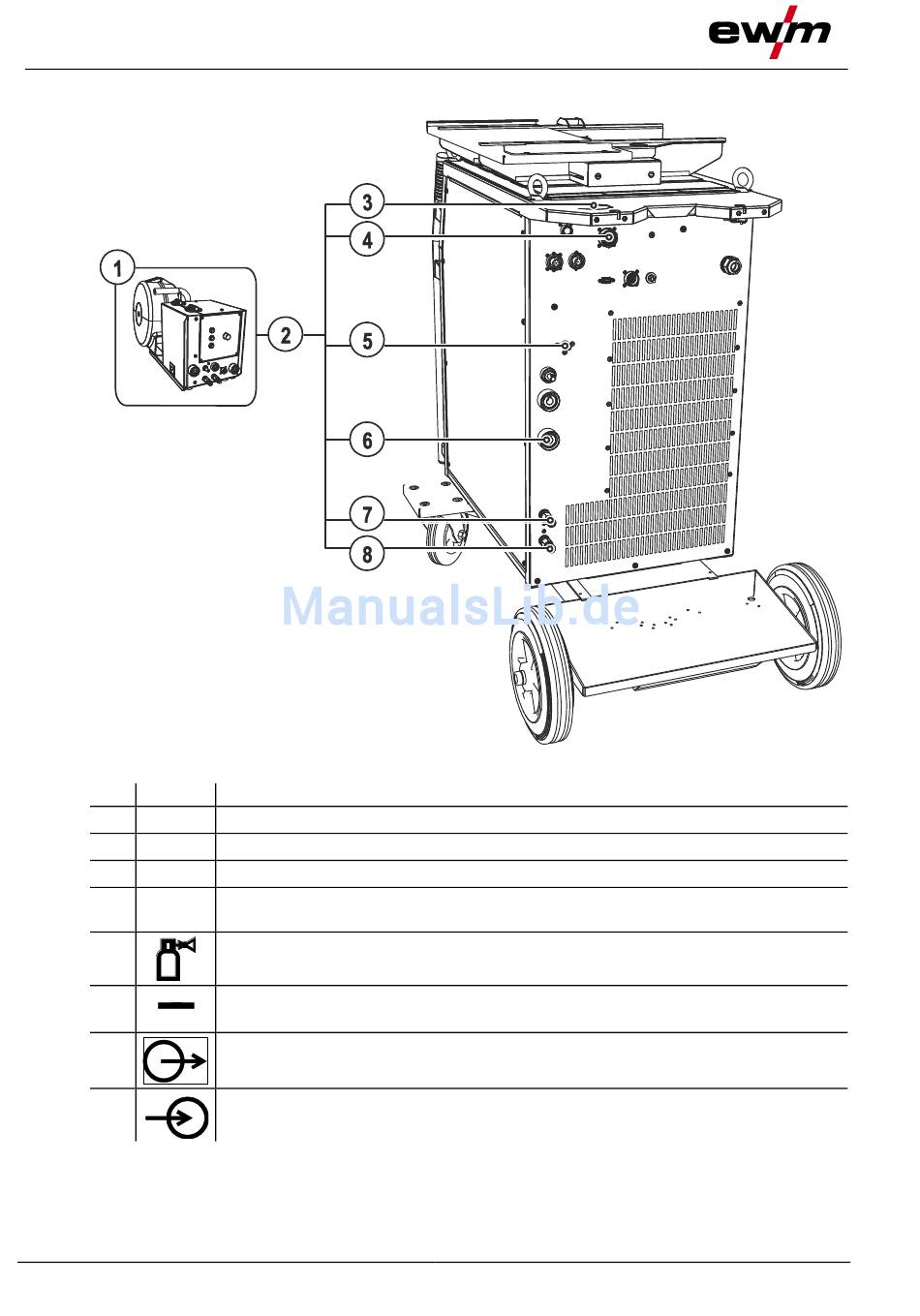

Abbildung 5-13
099-000118-EW500
22.06.2015
