099-000118-EW500
22.06.2015

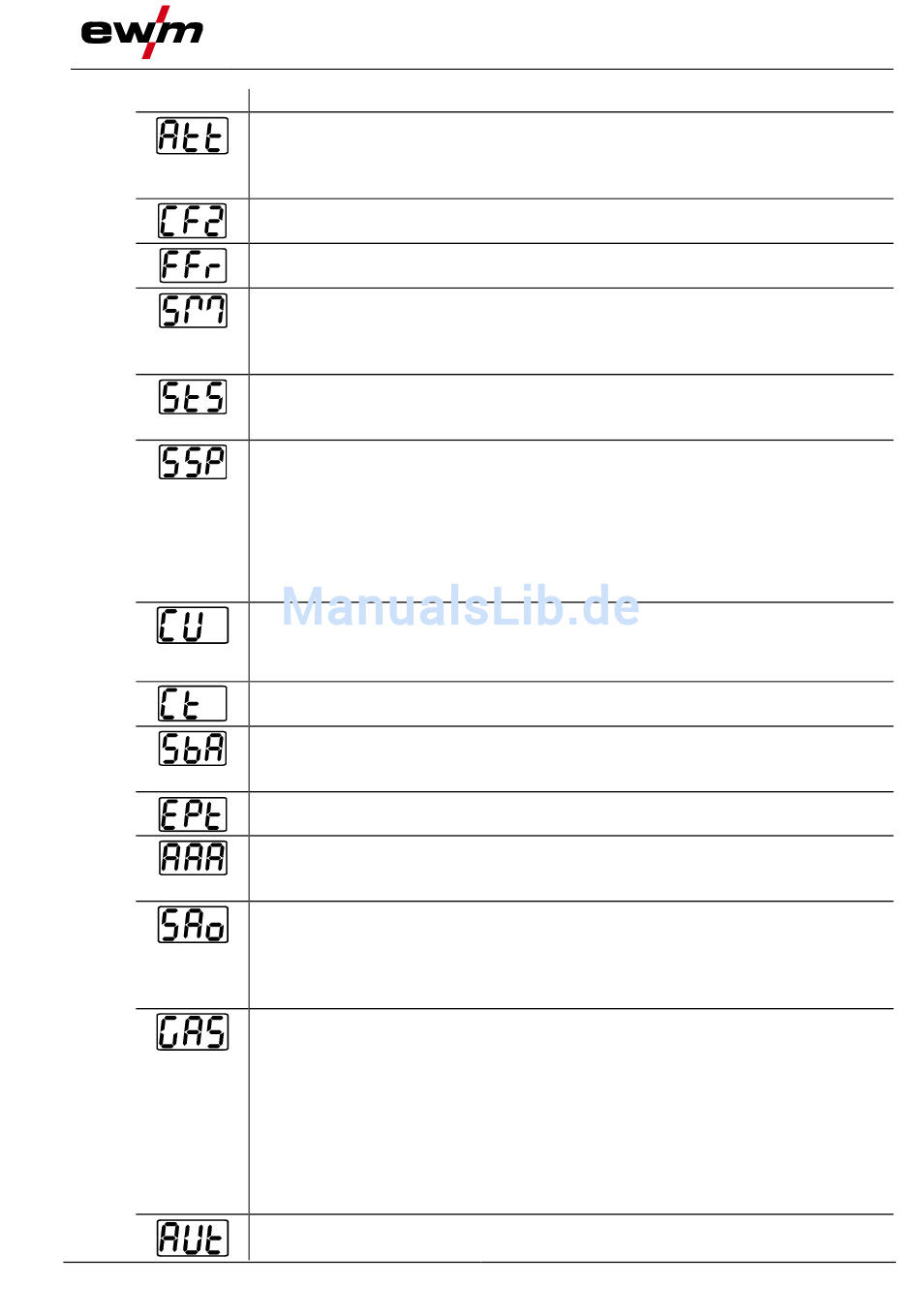

Einstellung / Anwahl
Warnmeldungen
Warnmeldungen können vor einer Gerätestörung ausgegeben werden.
off Meldungen ausgeschaltet (ab Werk)
on Meldungen eingeschaltet
Gerätekonfiguration (zweiter Teil)
Einstellungen zu Gerätefunktionen und Parameterdarstellung
Rampenfunktion, Fernsteller RTF 1
Die Rampenfunktion kann ein- oder ausgeschaltet werden
spotMatic
Variante zu Betriebsart spotArc, Zündung mit Werkstückberührung
•
on = ein
•
off = aus (ab Werk)
Einstellung Punktzeit
•
on = Kurze Punktzeit (5 ms - 999 ms, 1 ms-Schritte)
•
off = Lange Punktzeit (0,01 s - 20,0 s, 10 ms-Schritte)
Einstellung Prozessfreigabe
•
on = Prozessfreigabe separat:
Der Schweißprozess muss vor jeder Lichtbogenzündung durch Betätigen des
Brennertasters erneut freigeben werden.
•
off = Prozessfreigabe permanent:
Der Schweißprozess wird durch einmaliges Betätigen des Brennertasters
freigegeben. Die folgenden Lichtbogenzündungen werden durch das kurze Aufsetzen
der Wolframelektrode eingeleitet.
Modus Schweißbrennerkühlung
•
AUt = Automatikbetrieb (ab Werk)
•
on = Permanent eingeschaltet
•
off = Permanent ausgeschaltet
Schweißbrennerkühlung, Nachlaufzeit
Einstellung 1-60 min. (ab Werk 5)
Zeitabhängige Energiesparfunktion
•
5 min. - 60 min. = Dauer bei Nichtbenutzung bis der Energiesparmodus aktiviert wird.
•
off = ausgeschaltet (ab Werk 20 min.)
Expertmenü
activArc Spannungsmessung
•
on = Funktion ein (ab Werk)
•
off = Funktion aus
Fehlerausgabe auf Automatisierungsschnittstelle, Kontakt SYN_A
off AC-Synchronisierung oder Heißdraht (ab Werk)
FSn Fehlersignal, negative Logik
FSP Fehlersignal, positive Logik
AvC Anbindung AVC (Arc voltage control)
Gasüberwachung
Abhängig von der Lage des Gassensors, der Verwendung einer Gasstaudüse und der
Überwachungsphase im Schweißprozess.
off Funktion ausgeschaltet (ab Werk)
1 Überwacht im Schweißprozess. Gassensor zwischen Gasventil und
Schweißbrenner. Mit Gasstaudüse.
2 Überwacht vor dem Schweißprozess. Gassensor zwischen Gasventil und
Schweißbrenner. Ohne Gasstaudüse.
3 Überwacht ständig. Gassensor zwischen Gasflasche und Gasventil. Mit
Gasstaudüse.
Menü Automatisierung
Aufbau und Funktion
Gerätekonfigurationsmenü
