Stromquelle Zum Heißdrahtschweißen - EWM Tetrix 351 AW FW Betriebsanleitung

Aufbau und Funktion
WIG-Heißdrahtschweißen
5.9.2.2 Stromquelle zum Heißdrahtschweißen
Gefahren durch nicht ordnungsgemäße Befestigung!
Die Heißdrahtstromquelle wird in diesem System auf der Trägerplattform der fahrbaren
Stromquelle (Zusatzdraht) positioniert.
•
Das Gerät darf ausschließlich auf der Trägerplattform für die Heißdrahtstromquelle
befestigt und betrieben werden!
•
Die sichere Bedienung des Gerätes muss jederzeit gewährleistet sein!
Pos. Symbol
1
2
3
4
44
Beschreibung 0
Trägerplattform für Heißdrahtstromquelle
Vordere Halterung
Heißdrahtstromquelle mit Gerätefüßen in Halterung schieben
Hintere Halterung
Halterung zum Fixieren in die Gerätefüße schieben und
mit Befestigungsschrauben sichern.
Befestigungsschrauben
VORSICHT

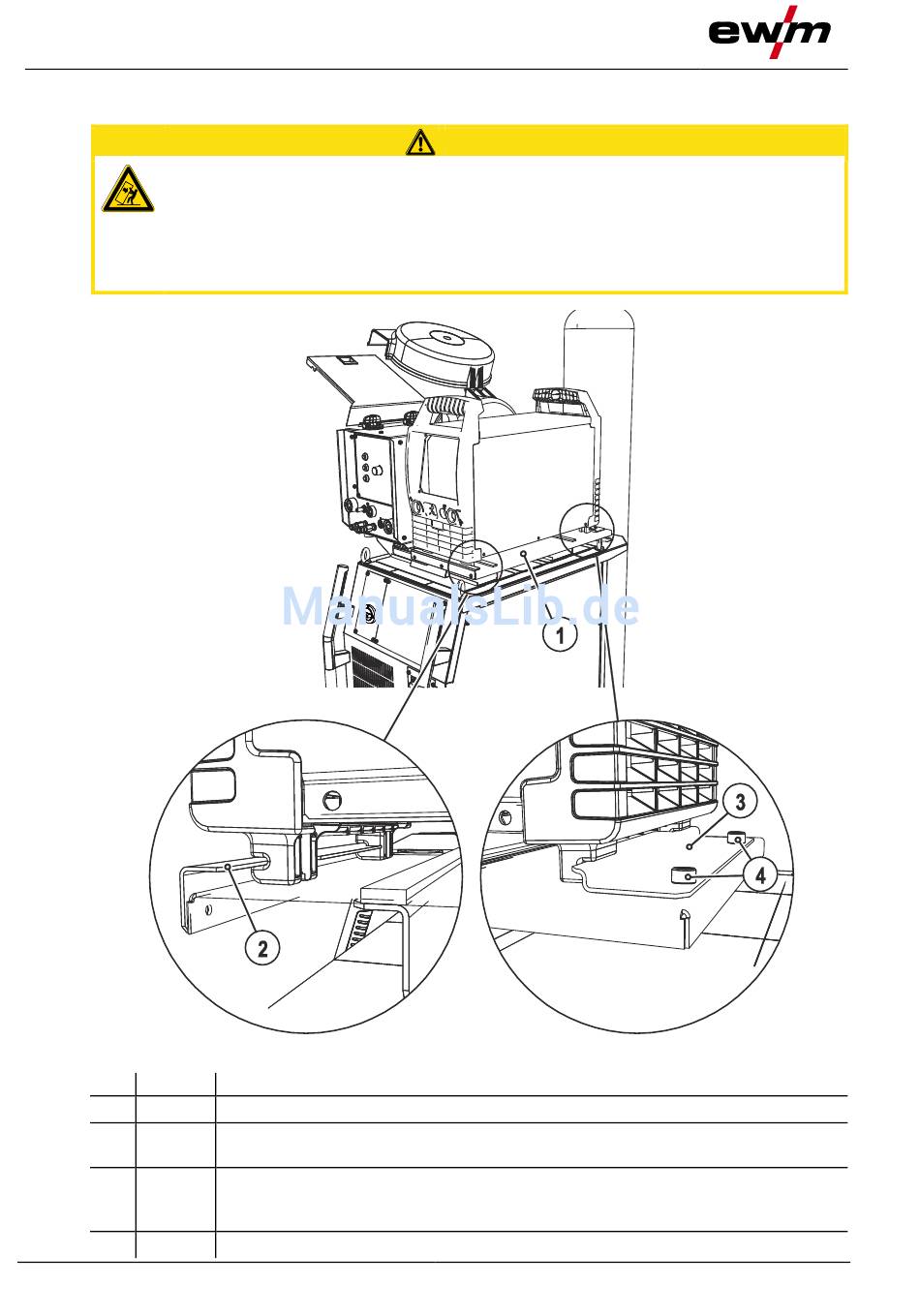

Abbildung 5-11
099-000118-EW500
22.06.2015
