Entsprechende Dokumentation der Zubehörkomponenten beachten!
5.10.1 Schweißaufgabenauswahl anhand der JOB-Liste
Material, Wolframelektrode und Nahtposition an der Schweißgerätesteuerung wählen.
•
Aus den gewählten Grundparametern ergibt sich die Schweißaufagben-Nummer (JOB-Nummer).
Wurde dieser JOB-Nummer keine Drahtgeschwindigkeit zugeordnet ( - siehe Kapitel 10.1, JOB-
List) erfolgt keine Drahtförderung. Um die gewählte Schweißaufgabe auszuführen muss das
Drahtvorschubgerät auf Bedienart MANUELL geschaltet werden - siehe Kapitel 5.10.2, Bedienart
der Drahtgeschwindigkeit wählen (KORREKTUR / MANUELL).
5.10.2 Bedienart der Drahtgeschwindigkeit wählen (KORREKTUR / MANUELL)
Die Einstellung der Drahtgeschwindigkeit kann auf zwei Bedienarten erfolgen:
MANUELL:
KORREKTUR:
Im Drahtvorschubgerät unter der Abdeckklappe befindet sich der Schalter zur Auswahl der Bedienart.
5.10.3 Schweißstrom und Drahtgeschwindigkeit einstellen
Bedienelement
099-000118-EW500
22.06.2015
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren

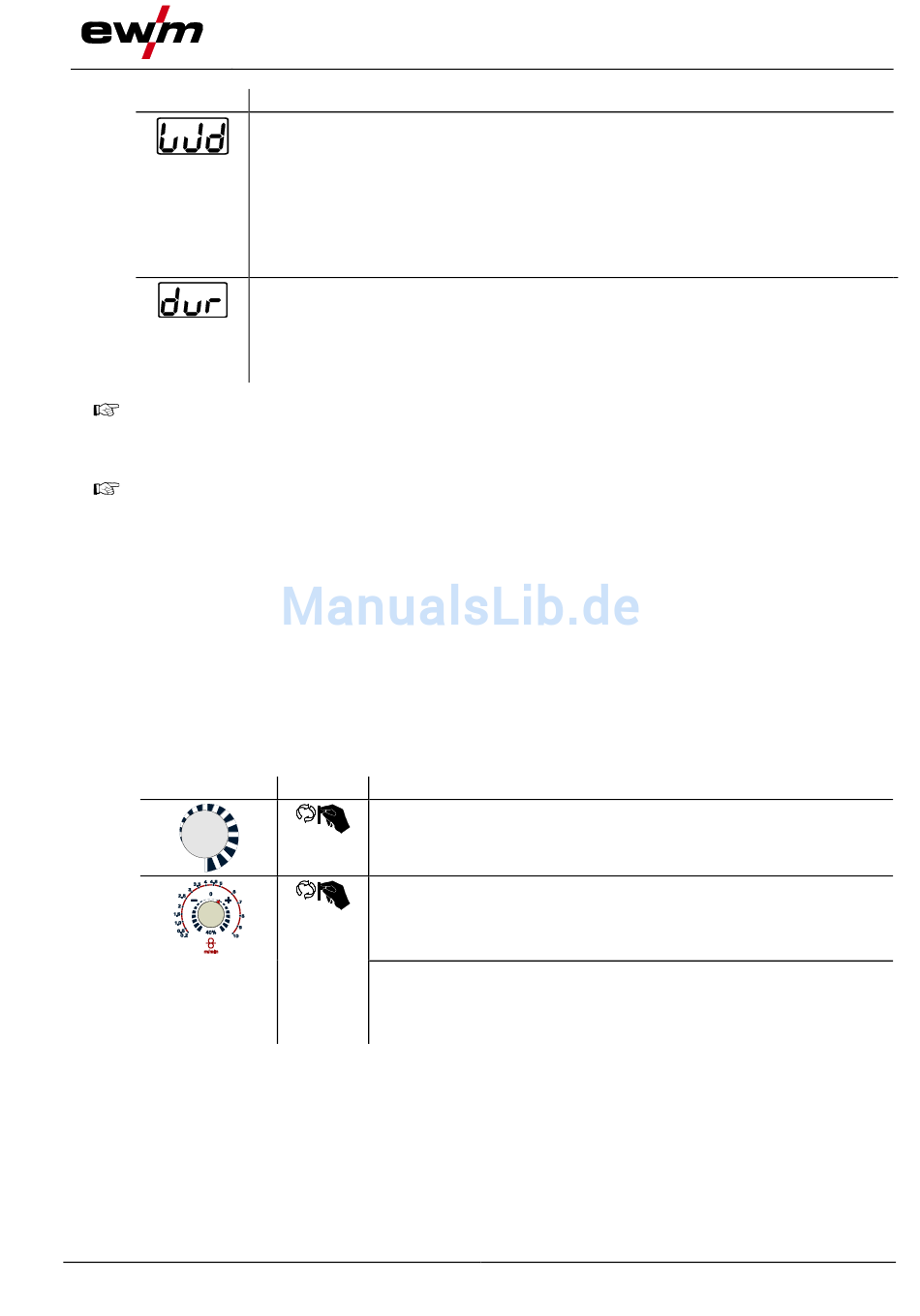

Einstellung / Anwahl
Drahtdurchmesser Zusatzdraht (manuelle Einstellung)
Einstellung des Drahtdurchmessers von 0,6 mm bis 1,6 mm.
Der Buchstabe „d" vor dem Drahtdurchmesser in der Anzeige (d0.8) signalisiert eine
vorprogrammierte Kennlinie (Betriebsart KORREKTUR).
Wenn für den gewählten Drahtdurchmesser keine Kennlinie besteht, muss die
Einstellung der Parameter manuell erfolgen (Betriebsart MANUELL).
Um die Betriebsart zu wählen - siehe Kapitel 5.10.2, Bedienart der Drahtgeschwindigkeit
wählen (KORREKTUR / MANUELL).
Drahtrückzug
•
Wert erhöhen = mehr Drahtrückzug
•
Wert verringern = weniger Drahtrückzug
Parameter zusätzlich einstellbar nach Anschluss eines WIG-Kaltdrahtvorschubgerätes.
Einstellung: 0 bis 255 (ab Werk 50).
Die Drahtgeschwindigkeit kann absolut über den gesamten Einstellungsbereich am
Drahtvorschubgerät gewählt werden.
Die Drahtgeschwindigkeit wird maßgeblich von der Schweißgerätesteuerung
vorgegeben und kann am Drahtvorschubgerät prozentual korrigiert werden.
Voraussetzung: Für entsprechende Kennlinie wurde ein Drahtwert hinterlegt.
Aktion
Ergebnis
Schweißstrom am Schweißgerät einstellen
Drahtgeschwindigkeit einstellen
Bedienart MANUELL (äußere Skala):
Die Drahtgeschwindigkeit kann absolut über den gesamten
Einstellungsbereich am Drahtvorschubgerät gewählt werden.
Bedienart KORREKTUR (innere Skala):
Die Drahtgeschwindigkeit wird maßgeblich von der
Schweißgerätesteuerung vorgegeben und kann am Drahtvorschubgerät
prozentual korrigiert werden.
Aufbau und Funktion
49
