5.11.8 Lichtbogenzündung
5.11.8.1 HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet:
a) Schweißbrenner in Schweißposition über dem Werkstück positionieren (Abstand Elektrodenspitze und
Werkstück ca. 2-3 mm).
b) Brennertaster betätigen (Hochspannungs-Zündimpulse starten den Lichtbogen).
c) Startstrom fließt. Je nach angewählter Betriebsart wird der Schweißvorgang fortgesetzt.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.11.8.2 Liftarc-Zündung
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarcstrom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.11.8.3 Zwangsabschaltung
Die Funktion Zwangsabschaltung kann im Schweißprozess durch zwei Zustände ausgelöst
werden:
•
Während der Zündphase (Zündfehler). Wenn innerhalb von 3 s nach dem Schweißstart kein
Schweißstrom fließt.
•
Während der Schweißphase (Lichtbogenabriss) Wenn der Lichtbogen länger als 3 s
unterbrochen wird.
In beiden Fällen beendet das Schweißgerät unverzüglich den Zünd- bzw. Schweißvorgang.
099-000118-EW500
22.06.2015
Aufbau und Funktion

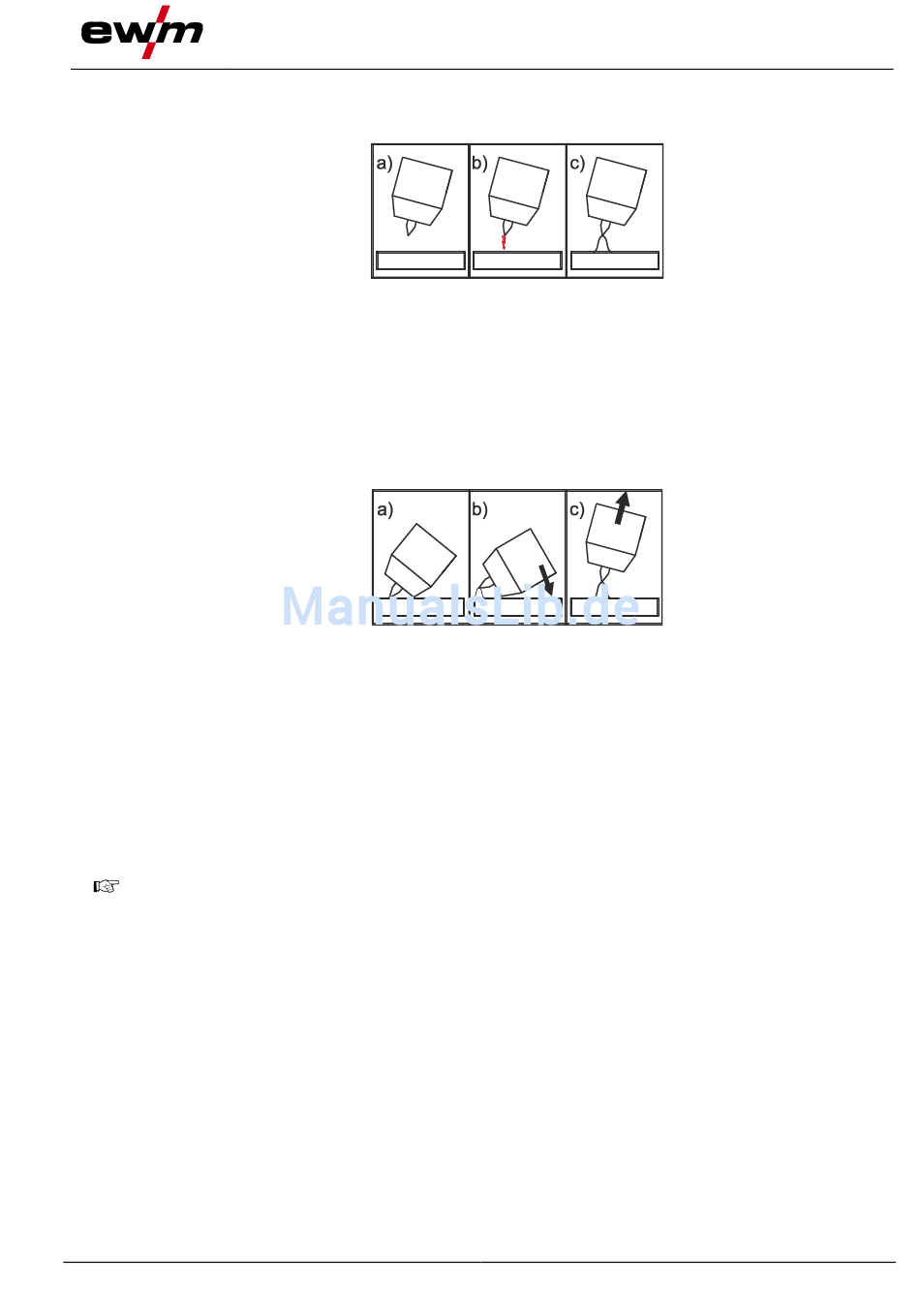

Abbildung 5-27
