Préparatifs pour le démarrage

Connexion

*Avant d'utiliser cet appareil, il doit être raccordé à un téléviseur et/ou un amplificateur.
Avant de procéder à toute connexion
• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les autres connexions.
• Raccorder VIDEO OUT de l'appareil directement à l'entrée vidéo du téléviseur. Raccorder VIDEO OUT de l'appareil à
un téléviseur via un magnétoscope peut provoquer un problème de moniteur à la lecture d'un disque protégé contre
la copie. Un problème de moniteur est aussi possible si l'appareil est raccordé à un système téléviseur/vidéo intégré.
Appareil
REMARQUES
• Dans la description suivante, "téléviseur" peut être remplacé par "moniteur" ou "projecteur".
• Les noms des bornes utilisées pour d'autres composants peuvent différer de ceux utilisés dans la description suivante.

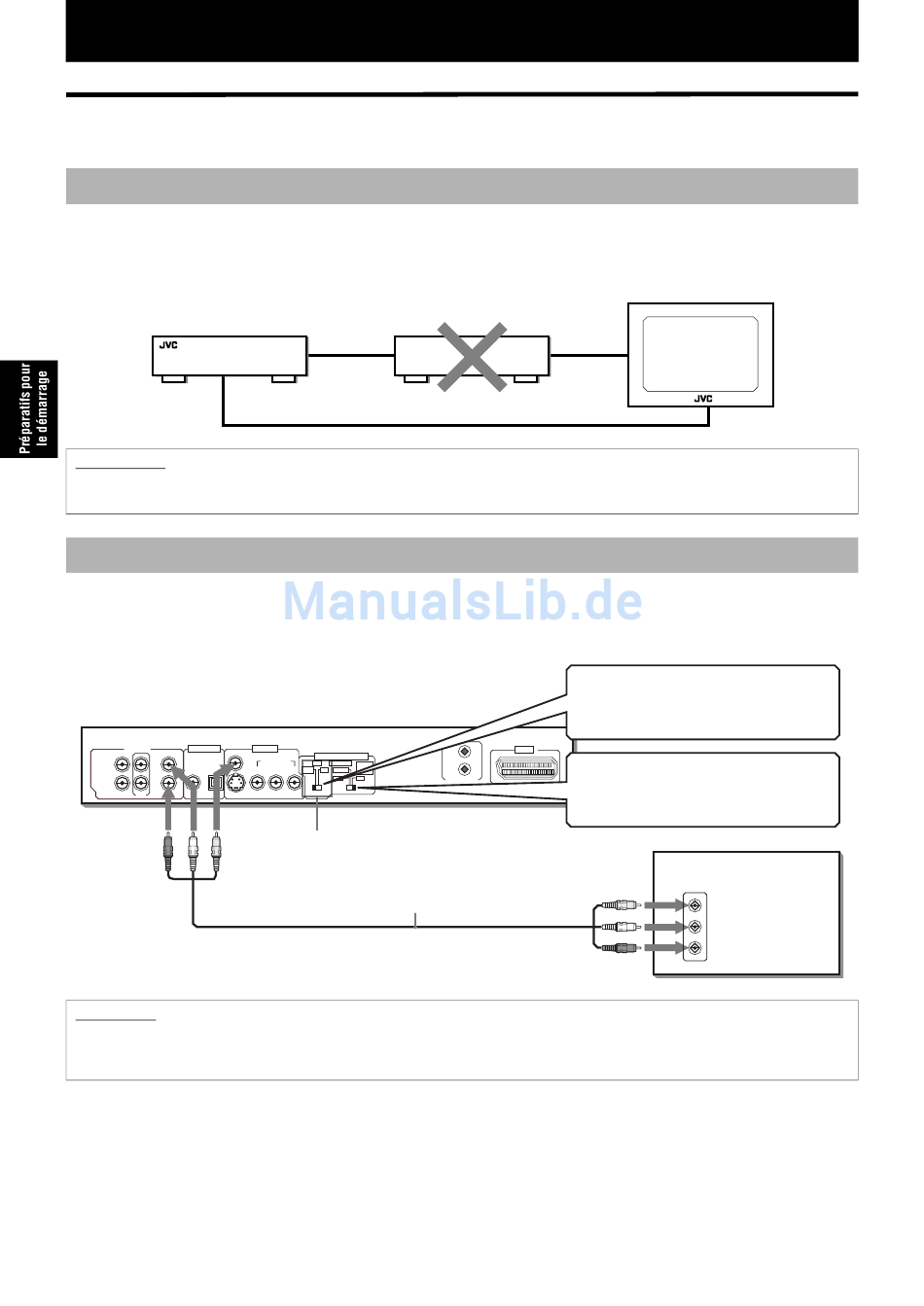

Connexion à un téléviseur
Connexion à un téléviseur conventionnel
La lecture est possible en connectant simplement l'appareil au téléviseur.
Raccorder l'appareil à un téléviseur pourvu de prises d'entrée audio stéréo et d'entrée vidéo avec les câbles audio/vidéo
fournis.
Appareil
AUDIO OUT DIGITAL OUT
VIDEO
PCM / STREAM
SUBWOOFER COAXIAL OPTICAL
LEFT
CENTER
RIGHT
REAR FRONT
S-VIDEO
Rouge Jaune
Blanc
REMARQUE
• Au raccordement de l'appareil à un téléviseur avec prises VIDEO OUT (VIDEO ou S-VIDEO) ou connecteur SCART, l'appareil
fournit seulement le signal PAL. Si l'appareil est raccordé à un téléviseur de cette manière, vérifier que le commutateur NTSC/
REMOTE/PAL est réglé à "PAL".
6
Magnétoscope
Raccorder directement
VIDEO OUT
VIDEO SIGNAL SELECTOR
COMPONENT
PAL COMPONENT
VIDEO
COMP. /S-VIDEO
Y P P
B R Y/C REMOTE
/RGB
/AV OUT
NTSC PAL
VIDEO SIGNAL SELECTOR
Câble audio/vidéo (fourni)
Dans cette connexion, régler VIDEO
SIGNAL SELECTOR à "COMP./RGB".
AV OUT
Dans cette connexion, régler le
AV COMPU LINK
commutateur NTSC/REMOTE/PAL à
"PAL".
Jaune
Blanc
Rouge
Téléviseur
Téléviseur
IN
VIDEO
LEFT
AUDIO
RIGHT
