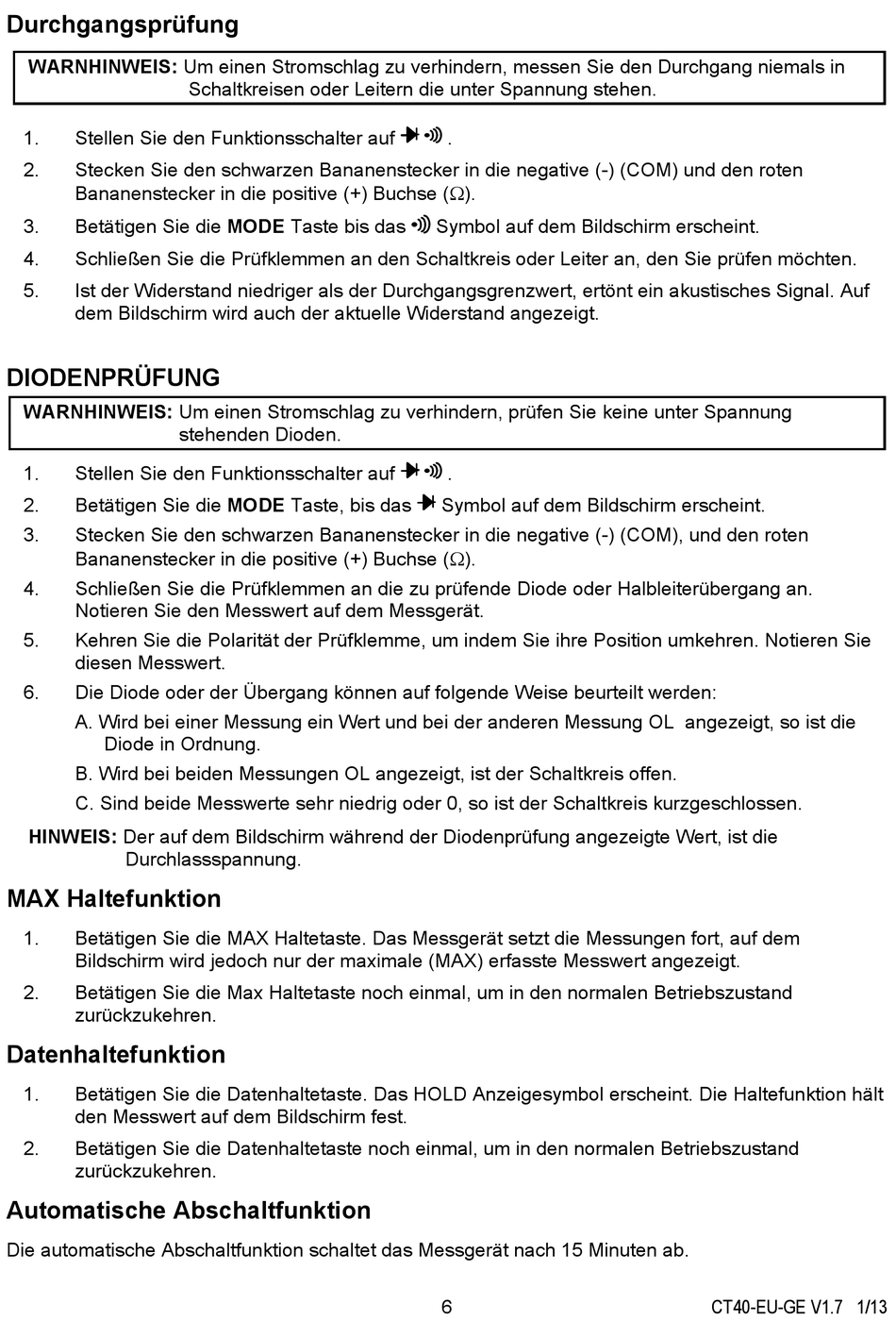

Durchgangsprüfung
WARNHINWEIS: Um einen Stromschlag zu verhindern, messen Sie den Durchgang niemals in
1.
Stellen Sie den Funktionsschalter auf
2.
Stecken Sie den schwarzen Bananenstecker in die negative (-) (COM) und den roten
Bananenstecker in die positive (+) Buchse ().
3.
Betätigen Sie die MODE Taste bis das
4.
Schließen Sie die Prüfklemmen an den Schaltkreis oder Leiter an, den Sie prüfen möchten.
5.
Ist der Widerstand niedriger als der Durchgangsgrenzwert, ertönt ein akustisches Signal. Auf
dem Bildschirm wird auch der aktuelle Widerstand angezeigt.
DIODENPRÜFUNG
WARNHINWEIS: Um einen Stromschlag zu verhindern, prüfen Sie keine unter Spannung
1.
Stellen Sie den Funktionsschalter auf
2.
Betätigen Sie die MODE Taste, bis das
3.
Stecken Sie den schwarzen Bananenstecker in die negative (-) (COM), und den roten
Bananenstecker in die positive (+) Buchse ().
4.
Schließen Sie die Prüfklemmen an die zu prüfende Diode oder Halbleiterübergang an.
Notieren Sie den Messwert auf dem Messgerät.
5.
Kehren Sie die Polarität der Prüfklemme, um indem Sie ihre Position umkehren. Notieren Sie
diesen Messwert.
6.
Die Diode oder der Übergang können auf folgende Weise beurteilt werden:
A. Wird bei einer Messung ein Wert und bei der anderen Messung OL angezeigt, so ist die
Diode in Ordnung.
B. Wird bei beiden Messungen OL angezeigt, ist der Schaltkreis offen.
C. Sind beide Messwerte sehr niedrig oder 0, so ist der Schaltkreis kurzgeschlossen.
HINWEIS: Der auf dem Bildschirm während der Diodenprüfung angezeigte Wert, ist die
Durchlassspannung.
MAX Haltefunktion
1.
Betätigen Sie die MAX Haltetaste. Das Messgerät setzt die Messungen fort, auf dem
Bildschirm wird jedoch nur der maximale (MAX) erfasste Messwert angezeigt.
2.
Betätigen Sie die Max Haltetaste noch einmal, um in den normalen Betriebszustand
zurückzukehren.
Datenhaltefunktion
1.
Betätigen Sie die Datenhaltetaste. Das HOLD Anzeigesymbol erscheint. Die Haltefunktion hält
den Messwert auf dem Bildschirm fest.
2.
Betätigen Sie die Datenhaltetaste noch einmal, um in den normalen Betriebszustand
zurückzukehren.
Automatische Abschaltfunktion
Die automatische Abschaltfunktion schaltet das Messgerät nach 15 Minuten ab.
Schaltkreisen oder Leitern die unter Spannung stehen.
stehenden Dioden.
.
Symbol auf dem Bildschirm erscheint.
.
Symbol auf dem Bildschirm erscheint.
6
CT40-EU-GE V1.7 1/13
