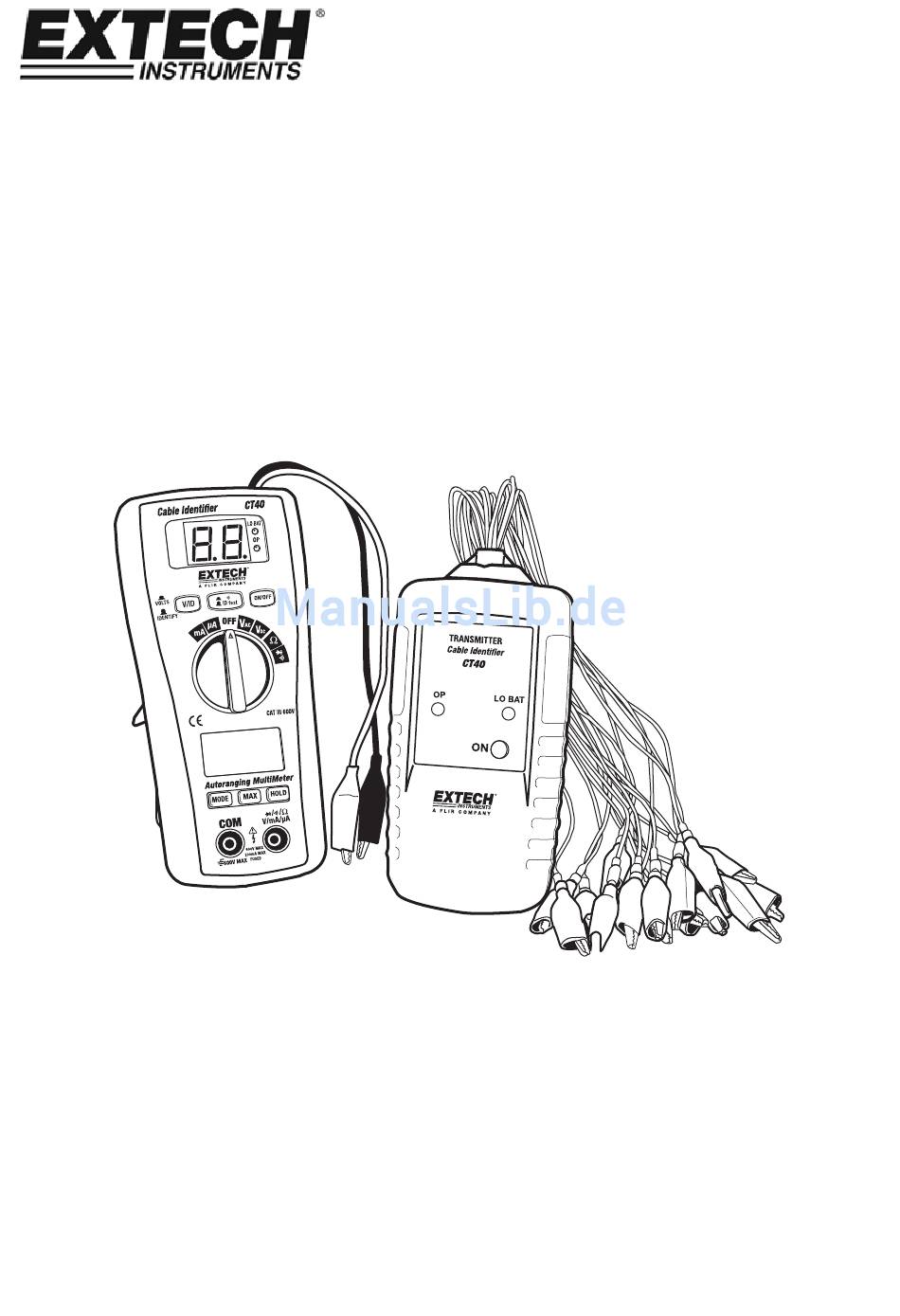

- Seite 1 Benutzerhandbuch Kabeltester und Digitalmultimeter Modell CT40 CT40-EU-GE V1.7 1/13...
- Seite 2 Einführung Wir gratulieren Ihnen zum Kauf des Extech CT40. Das CT40 ist ein Kabeltester mit Sender/Empfänger, der die Kennzeichnung einzelner Adern am Ende eines mehradrigen Kabels ermöglicht. Die Digitalmultimeter-Funktionen des Messgerätes ermöglichen leichtes Messen von Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, sowie Durchgangs- und Diodenprüfungen.
-
Seite 3: Beschreibung Des Messgerätes
17. Krokodilprüfklemmen – CH1-16 - Sender LCD Bildschirm - Beschreibung Kabel ID Nummer-Anzeige Batterie-LED Anzeige OP Betriebs – LED Anzeige LO BAT Automatische Messbereicheinstellung- Anzeige Diodenprüfung Durchgangsprüfung Hold Anzeige Batterieanzeige 10. Einheiten 11. DMM Ziffernanzeige 12. AC/DC Anzeigen CT40-EU-GE V1.7 1/13... -
Seite 4: Bedienungshinweise
Schließen Sie beide Krokodilklemmen des Empfängers an die Enden des zu prüfenden Kabels an. Falls auf dem Bildschirm “UU” angezeigt wird, dann ist Spannung am Kabel vorhanden. Finden und beseitigen Sie die Spannungsquelle, bevor Sie mit der Kabelprüfung weitermachen. CT40-EU-GE V1.7 1/13... -
Seite 5: Widerstandsmessung
Rest des Schaltkreises den Widerstandsmesswert nicht beeinträchtigen kann. Lesen Sie den Widerstand vom Bildschirm ab. WARNHINWEIS: Um einen Stromschlag zu verhindern, machen Sie den zu prüfenden Schaltkreis stromlos und entladen Sie alle Kondensatoren, bevor Sie Widerstandsmessungen durchführen. CT40-EU-GE V1.7 1/13... -
Seite 6: Durchgangsprüfung
Betätigen Sie die Datenhaltetaste. Das HOLD Anzeigesymbol erscheint. Die Haltefunktion hält den Messwert auf dem Bildschirm fest. Betätigen Sie die Datenhaltetaste noch einmal, um in den normalen Betriebszustand zurückzukehren. Automatische Abschaltfunktion Die automatische Abschaltfunktion schaltet das Messgerät nach 15 Minuten ab. CT40-EU-GE V1.7 1/13... -
Seite 7: Wartung
• Batterien niemals in ein Feuer. Akkus können explodieren oder auslaufen. • Niemals Akkutypen. Immer neue Batterien des gleichen Typs. WARNHINWEIS: Um einen Stromschlag zu verhindern, betreiben Sie das Messgerät nicht, solange der Batteriefachdeckel nicht eingerastet und gut befestigt ist. CT40-EU-GE V1.7 1/13... -
Seite 8: Technische Daten
Stromversorgung 9 V Batterie Stromstärke 23 mA Betriebstemperatur 0°C bis 40°C (32°F bis 104°F) Lagerungstemperatur –10°C bis 50°C (14°F bis 122°F) Durchgangsprüfung Akustischer Grenzwert zwischen 15 Ω und 1000 Ω Kabelspannungsprüfung 5 V bis 16 V DC CT40-EU-GE V1.7 1/13... -
Seite 9: Multimeter - Technische Daten
(2,0 % d. Mw.+ 5 Z.) 2,000 M (5,0 % d. Mw.+ 8 Z.) 20,00 M Copyright © 2013 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in irgendeiner Form ISO-9001 zertifiziert www.extech.com CT40-EU-GE V1.7 1/13...
