10 A AC/DC Strommessungen
:
VORSICHT
/Handschutzbarriere.
VORSICHT: Beachten Sie CAT III 600V in Bezug zur Erde.
1.
Stecken Sie die schwarze Messleitung in die COM‐Buchse und die rote Messleitung in die
A‐Buchse.
2.
Drehen Sie den Funktionsschalter des Messgeräts auf die Position
heint auf dem Display und es steht für Ampere (Amps).
3.
Drücken Sie die Taste M, um AC (Wechselstrom) oder DC (Gleichstrom) auszuwählen.
4.
Das Messgerät verwendet standardmäßig die automatische Bereichswahl. Im Auto‐Modu
s zeigt das Display das Symbol „Auto" an. Drücken Sie die Taste R, um den Messbereich d
es Messgeräts manuell einzustellen. Drücken Sie die Taste R, um schrittweise durch die
Messbereiche zu gehen. Halten Sie die Taste R gedrückt, um zur automatischen Bereichs
wahl zurückzukehren.
5.
Strommessungen müssen in Reihe mit dem zu prüfenden Stromkreis vorgenommen werd
en. Siehe die dazugehörige Abbildung.
6.
Berühren Sie nun mit der schwarzen Messspitze die negative Seite des Stromkreises und
mit der roten Messspitze die positive Seite des Stromkreises.
7.
Lesen Sie den Strommesswert auf dem Display ab, der durch Ziffern. Das Display zeigt das
Messergebnis mit dem exakten Dezimalpunkt an. Falls im DC‐Modus die Polarität umgek
ehrt wurde, erscheint im Display vor dem Messwert das Minuszeichen (‐).
8.
Zeigen Sie bei Wechselstrom mit der Taste Hz/% die Frequenz (Hz) oder das Tastverhältni
s (%) des gemessenen Stroms an.
Halten Sie die Prüfspitzen mit den Fingern/Händen unterhalb der Finger‐

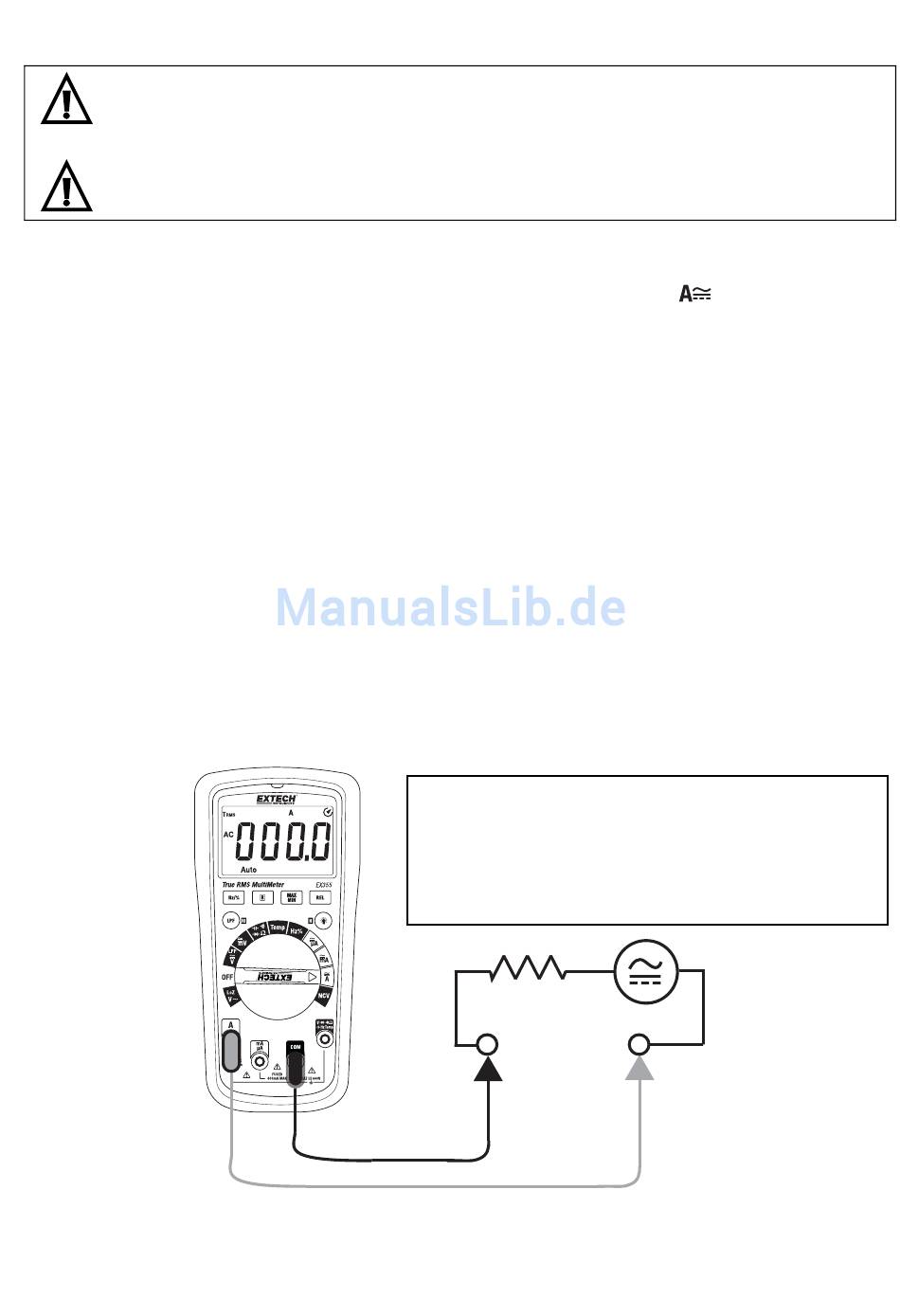

Abb. 4‐3 AC/DC 10 A STROMMESSUNGEN
% Tastverhältnis: Tastverhältnis‐Messungen sind
bei diesem Messgerät nur für Wechselspannungen
gedacht. Die Messsignale des Messgeräts müssen
einen „Nulldurchgang" und ‐0,7 V erreichen, um
das Tastverhältnis in % richtig anzuzeigen.
12
. Das Symbol A ersc
EX35x‐de‐DE_V1.4 1/17
