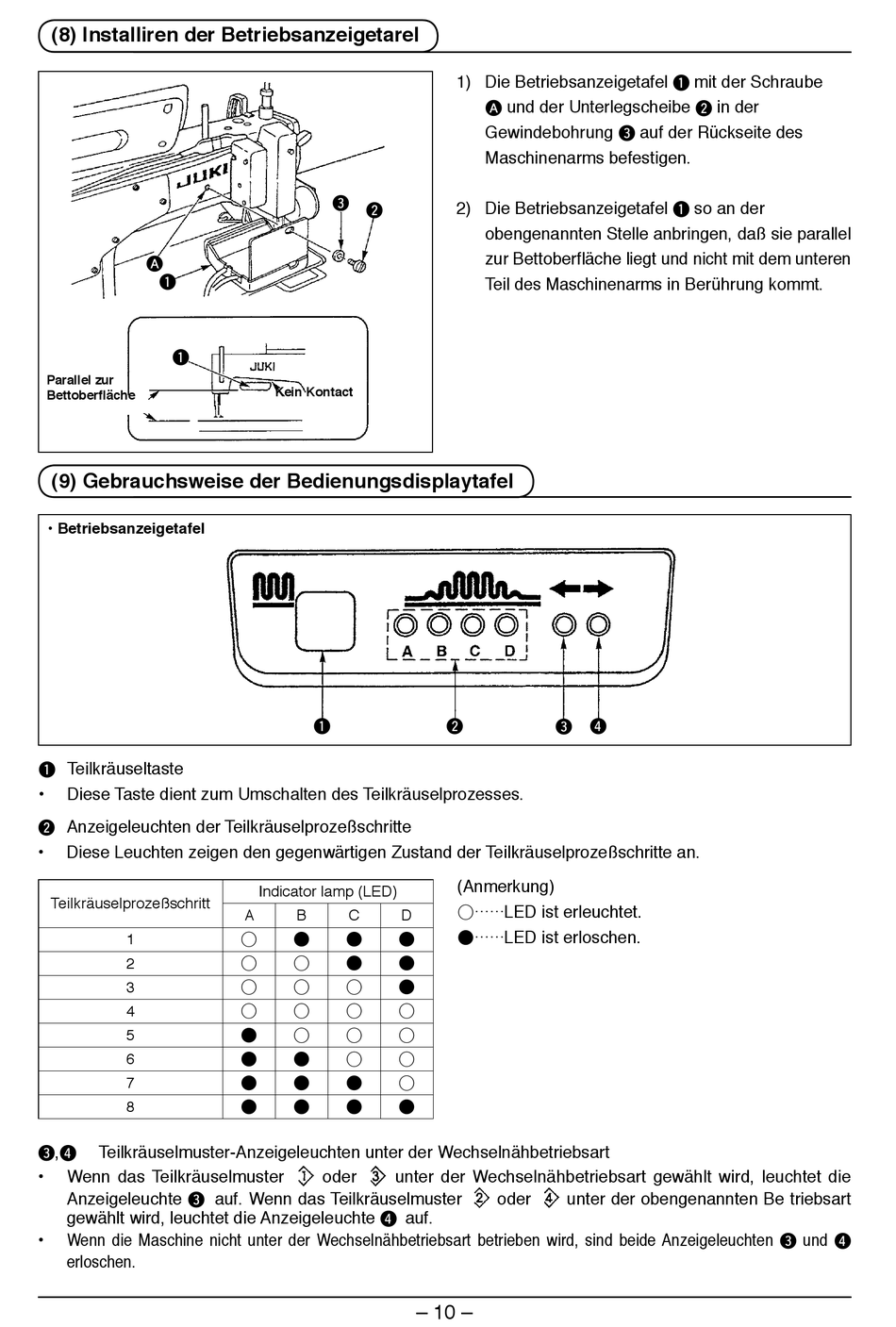

(8) Installiren der Betriebsanzeigetarel

A
1
1
Parallel zur
Bettoberfläche

(9) Gebrauchsweise der Bedienungsdisplaytafel

• Betriebsanzeigetafel
1 ­ Teilkräuseltaste
•­ Diese­Taste­dient­zum­Umschalten­des­Teilkräuselprozesses.
2 ­ Anzeigeleuchten­der­Teilkräuselprozeßschritte
•­ Diese­Leuchten­zeigen­den­gegenwärtigen­Zustand­der­Teilkräuselprozeßschritte­an.
Teilkräuselprozeßschritt

2
3
4
5
6
7
8
3 , 4 ­ Teilkräuselmuster-Anzeigeleuchten­unter­der­Wechselnähbetriebsart
•­ Wenn­ das­ Teilkräuselmuster­
Anzeigeleuchte­ 3 auf.­Wenn­das­Teilkräuselmuster­
gewählt­wird,­leuchtet­die­Anzeigeleuchte­ 4 auf.
•­ Wenn­ die­ Maschine­ nicht­ unter­ der­ Wechselnähbetriebsart­ betrieben­ wird,­ sind­ beide­Anzeigeleuchten­ 3 ­ und­ 4 ­
erloschen.
3
2
Kein Kontact
1
Indicator­lamp­(LED)
A B C D
○ ● ● ●
○ ○ ● ●
○ ○ ○ ●
○ ○ ○ ○
● ○ ○ ○
● ● ○ ○
● ● ● ○
● ● ● ●
­ oder­ ­ unter­ der­ Wechselnähbetriebsart­ gewählt­ wird,­ leuchtet­ die­
)­ Die­Betriebsanzeigetafel­ 1 ­mit­der­Schraube­
A ­und­der­Unterlegscheibe­ 2 ­in­der­
Gewindebohrung­ 3 ­auf­der­Rückseite­des­
Maschinenarms­befestigen.
2)­ Die­Betriebsanzeigetafel­ 1 ­so­an­der­
obengenannten­Stelle­anbringen,­daß­sie­parallel­
zur Bettoberfläche liegt­und­nicht­mit­dem­unteren­
Teil­des­Maschinenarms­in­Berührung­kommt.
2
3
(Anmerkung)
LED­ist­erleuchtet.­
○
......
LED­ist­erloschen.
●
......
­oder­ ­unter­der­obengenannten­Be­triebsart­
–­0­–
4
