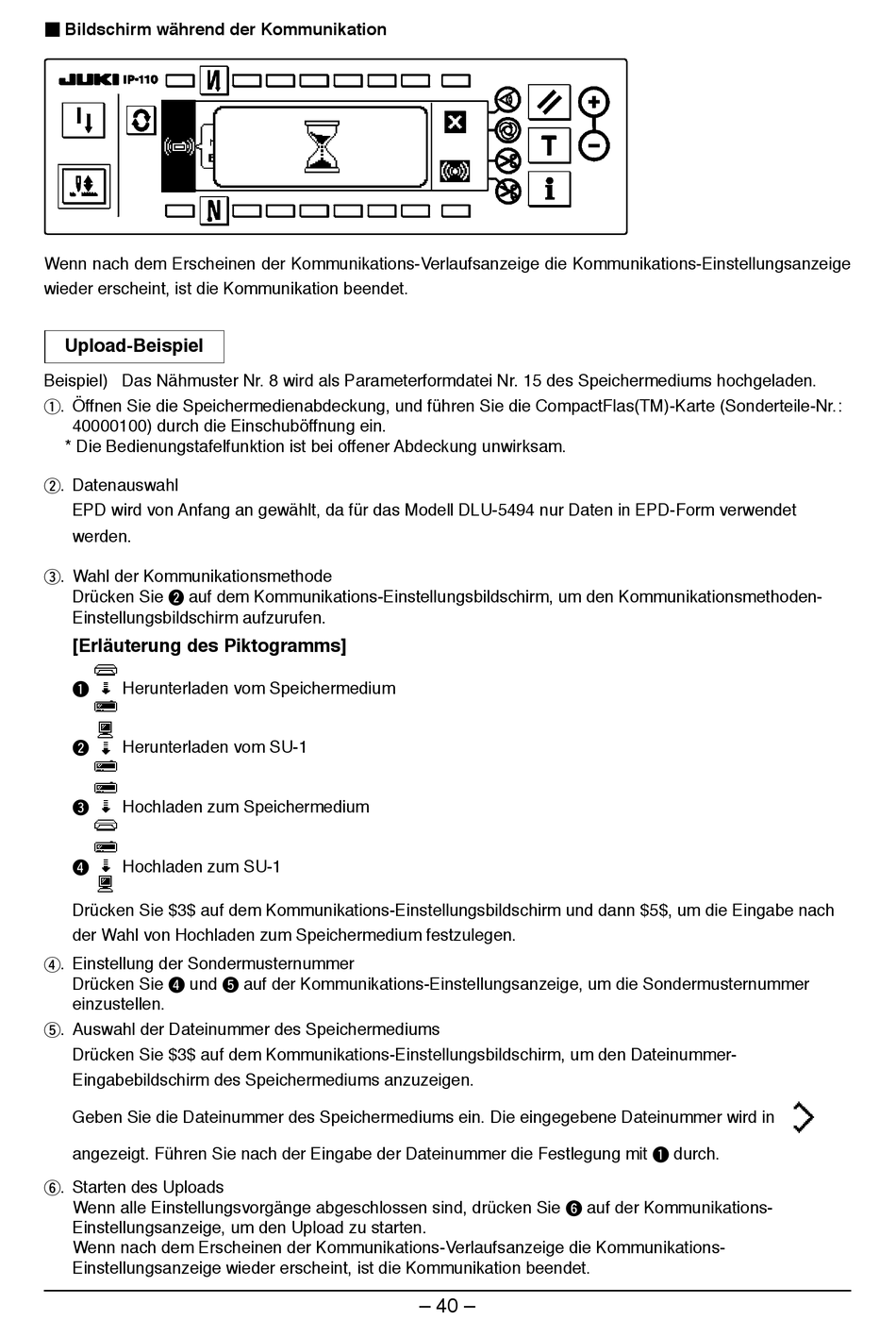

Upload-Beispiel - JUKI IP-110 Betriebsanleitung

■ Bildschirm während der Kommunikation
Wenn­nach­dem­Erscheinen­der­Kommunikations-Verlaufsanzeige­die­Kommunikations-Einstellungsanzeige­
wieder­erscheint,­ist­die­Kommunikation­beendet.

Upload-Beispiel

Beispiel)­­­Das­Nähmuster­Nr.­8­wird­als­Parameterformdatei­Nr.­5­des­Speichermediums­hochgeladen.
1 .­ Öffnen­Sie­die­Speichermedienabdeckung,­und­führen­Sie­die­CompactFlas(TM)-Karte­(Sonderteile-Nr.:­
4000000)­durch­die­Einschuböffnung­ein.
­ *­Die­Bedienungstafelfunktion­ist­bei­offener­Abdeckung­unwirksam.
2 .­ Datenauswahl
­ EPD­wird­von­Anfang­an­gewählt,­da­für­das­Modell­DLU-5494­nur­Daten­in­EPD-Form­verwendet­
werden.
3 .­ Wahl­der­Kommunikationsmethode
­ Drücken­Sie­ 2 ­auf­dem­Kommunikations-Einstellungsbildschirm,­um­den­Kommunikationsmethoden-
Einstellungsbildschirm­aufzurufen.
[Erläuterung des Piktogramms]
1 ­ ­Herunterladen­vom­Speichermedium
2 ­ ­Herunterladen­vom­SU-
3 ­ ­Hochladen­zum­Speichermedium
4 ­ ­Hochladen­zum­SU-
­ Drücken­Sie­$3$­auf­dem­Kommunikations-Einstellungsbildschirm­und­dann­$5$,­um­die­Eingabe­nach­
der­Wahl­von­Hochladen­zum­Speichermedium­festzulegen.
4 .­ Einstellung­der­Sondermusternummer
­ Drücken­Sie­ 4 ­und­ 5 ­auf­der­Kommunikations-Einstellungsanzeige,­um­die­Sondermusternummer­
einzustellen.
5 .­ Auswahl­der­Dateinummer­des­Speichermediums
­ Drücken­Sie­$3$­auf­dem­Kommunikations-Einstellungsbildschirm,­um­den­Dateinummer-
Eingabebildschirm­des­Speichermediums­anzuzeigen.
­ Geben­Sie­die­Dateinummer­des­Speichermediums­ein.­Die­eingegebene­Dateinummer­wird­in­
angezeigt.­Führen­Sie­nach­der­Eingabe­der­Dateinummer­die­Festlegung­mit­ 1 ­durch.
6 .­ Starten­des­Uploads
­ Wenn­alle­Einstellungsvorgänge­abgeschlossen­sind,­drücken­Sie­ 6 ­auf­der­Kommunikations-
Einstellungsanzeige,­um­den­Upload­zu­starten.
­ Wenn­nach­dem­Erscheinen­der­Kommunikations-Verlaufsanzeige­die­Kommunikations-
Einstellungsanzeige­wieder­erscheint,­ist­die­Kommunikation­beendet.
–­40­–
­
