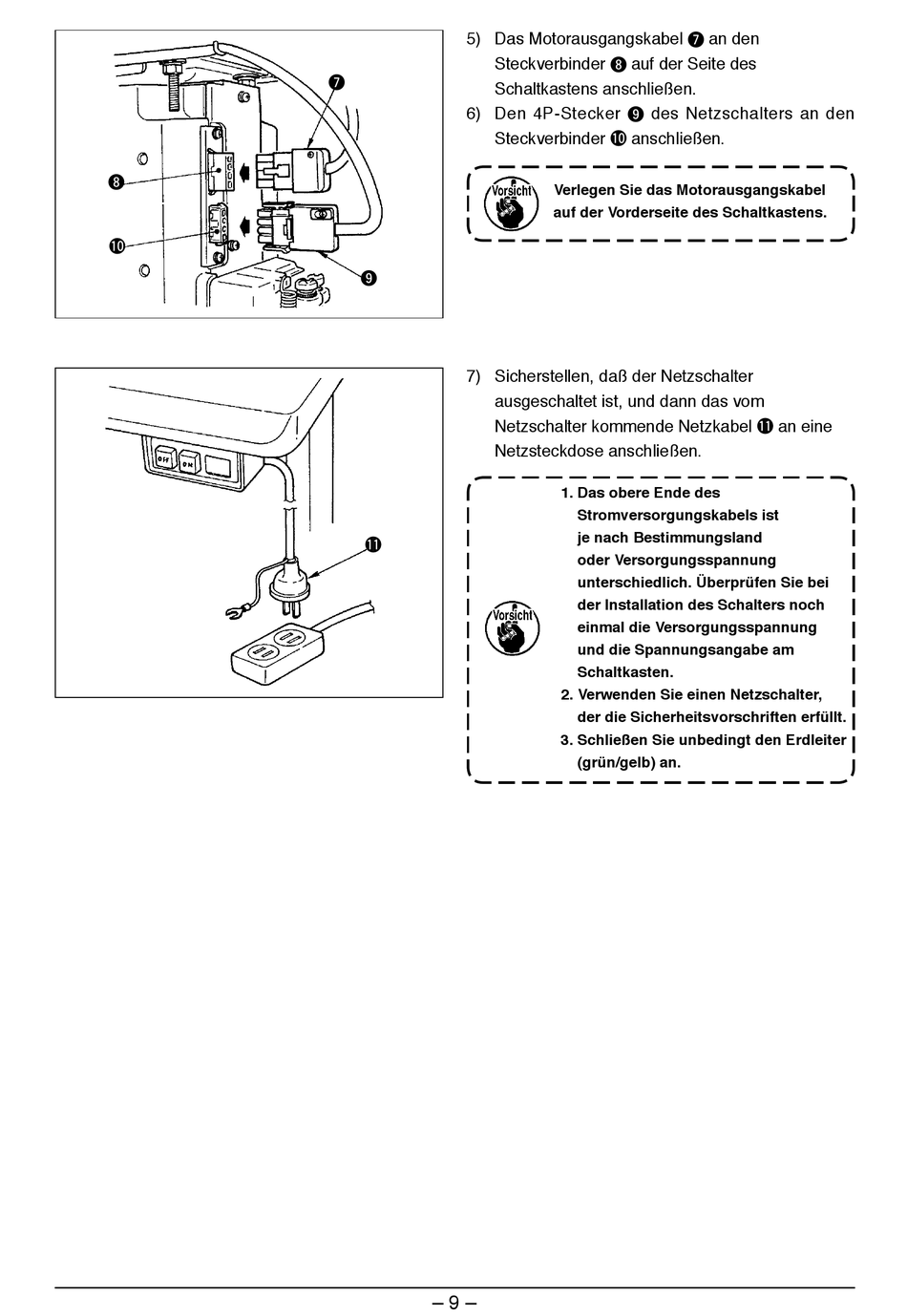

JUKI IP-110 Betriebsanleitung Seite 11

8
!0
5)­ Das­Motorausgangskabel­ 7 ­an­den­
Steckverbinder­ 8 ­auf­der­Seite­des­
7 Schaltkastens­anschließen.
6)­ Den­ 4P-Stecker­ 9 ­ des­ Netzschalters­ an­ den­
Steckverbinder­!0 ­ anschließen.
9
7)­ Sicherstellen,­daß­der­Netzschalter­
ausgeschaltet­ist,­und­dann­das­vom­
Netzschalter­kommende­Netzkabel­!1 ­ an­eine­
Netzsteckdose­anschließen.
!1
­ – ­9­–
Verlegen Sie das Motorausgangskabel
auf der Vorderseite des Schaltkastens.
1. Das obere Ende des
Stromversorgungskabels ist
je nach Bestimmungsland
oder Versorgungsspannung
unterschiedlich. Überprüfen Sie bei
der Installation des Schalters noch
einmal die Versorgungsspannung
und die Spannungsangabe am
Schaltkasten.
2. Verwenden Sie einen Netzschalter,
der die Sicherheitsvorschriften erfüllt.
3. Schließen Sie unbedingt den Erdleiter
(grün/gelb) an.
