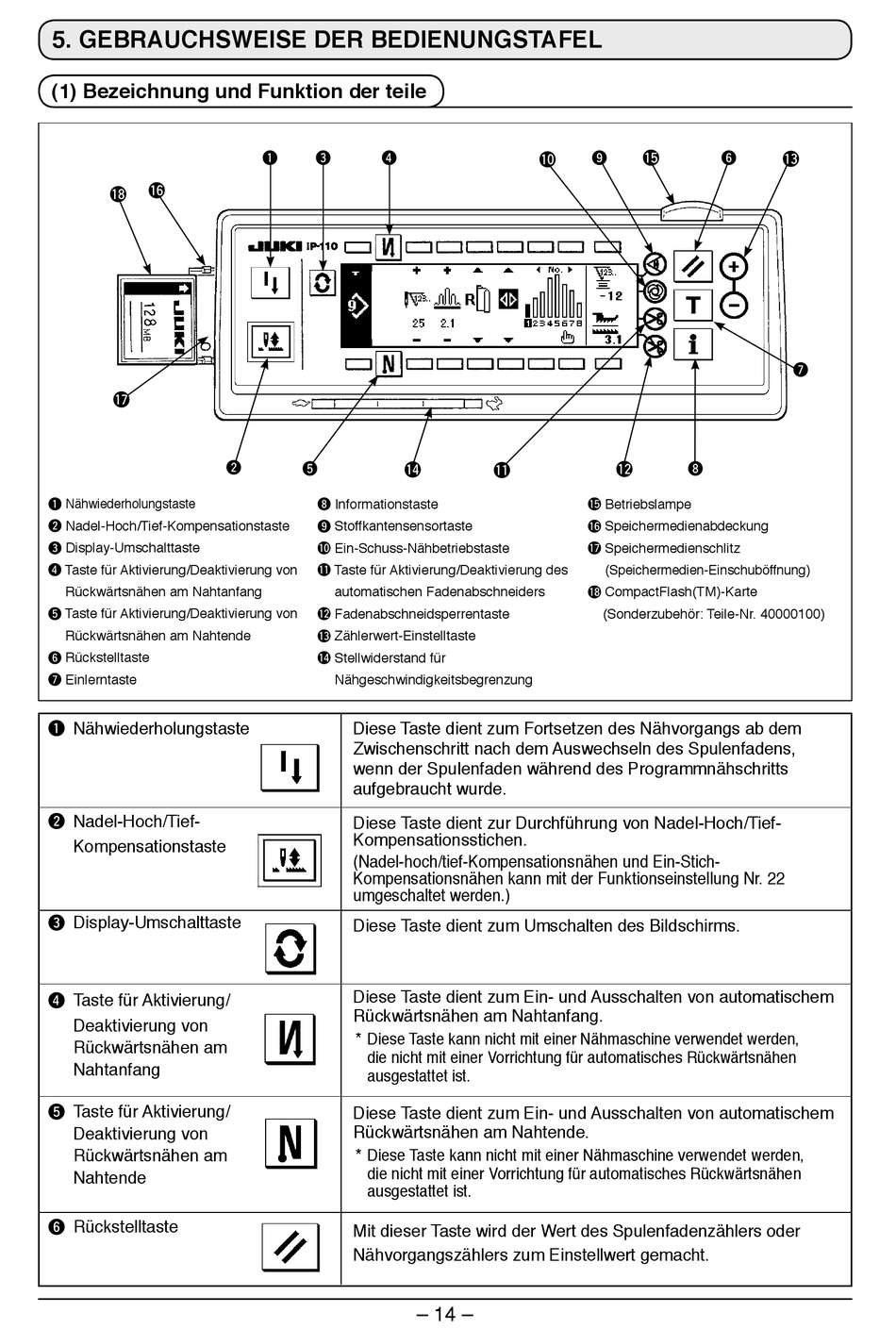

5. GEBRAUCHSWEISE DER BEDIENUNGSTAFEL

(1) Bezeichnung und Funktion der teile

!6
!8
!7
q­Nähwiederholungstaste
w­Nadel-Hoch/Tief-Kompensationstaste
e­Display-Umschalttaste
r­Taste­für­Aktivierung/Deaktivierung­von­
­­­­­Rückwärtsnähen­am­Nahtanfang
t­Taste­für­Aktivierung/Deaktivierung­von­
­­­­­Rückwärtsnähen­am­Nahtende
y­Rückstelltaste
u­Einlerntaste
q­ Nähwiederholungstaste
w­ Nadel-Hoch/Tief-
Kompensationstaste
e­ Display-Umschalttaste
r­ Taste­für­Aktivierung/
Deaktivierung­von­
Rückwärtsnähen­am­
Nahtanfang
t­ Taste­für­Aktivierung/
Deaktivierung­von­
Rückwärtsnähen­am­
Nahtende
y­ Rückstelltaste
1 3 4
2
5
i­Informationstaste
o­Stoffkantensensortaste
!0 ­ Ein-Schuss-Nähbetriebstaste
!1 ­ Taste­für­Aktivierung/Deaktivierung­des­
­­­­­automatischen­Fadenabschneiders
!2 ­ Fadenabschneidsperrentaste
!3 ­ Zählerwert-Einstelltaste
!4 ­ Stellwiderstand­für­
­­­­­Nähgeschwindigkeitsbegrenzung
Diese­Taste­dient­zum­Fortsetzen­des­Nähvorgangs­ab­dem­
Zwischenschritt­nach­dem­Auswechseln­des­Spulenfadens,­
wenn­der­Spulenfaden­während­des­Programmnähschritts­
aufgebraucht­wurde.
Diese­Taste­dient­zur­Durchführung­von­Nadel-Hoch/Tief-
Kompensationsstichen.
(Nadel-hoch/tief-Kompensationsnähen­und­Ein-Stich-
Kompensationsnähen­kann­mit­der­Funktionseinstellung­Nr.­22­
umgeschaltet­werden.)
Diese­Taste­dient­zum­Umschalten­des­Bildschirms.
Diese­Taste­dient­zum­Ein-­und­Ausschalten­von­automatischem­
Rückwärtsnähen­am­Nahtanfang.
*­­ D iese­Taste­kann­nicht­mit­einer­Nähmaschine­verwendet­werden,­
die­nicht­mit­einer­Vorrichtung­für­automatisches­Rückwärtsnähen­
ausgestattet­ist.
Diese­Taste­dient­zum­Ein-­und­Ausschalten­von­automatischem­
Rückwärtsnähen­am­Nahtende.
*­ Diese­Taste­kann­nicht­mit­einer­Nähmaschine­verwendet­werden,­
die­nicht­mit­einer­Vorrichtung­für­automatisches­Rückwärtsnähen­
ausgestattet­ist.
Mit­dieser­Taste­wird­der­Wert­des­Spulenfadenzählers­oder­
Nähvorgangszählers­zum­Einstellwert­gemacht.
!0
!4
!1
–­4­–
9 !5
6
!2 8
!5 ­ Betriebslampe
!6 ­ Speichermedienabdeckung
!7 ­ Speichermedienschlitz
­­­­­(Speichermedien-Einschuböffnung)
!8 ­ CompactFlash(TM)-Karte
­­­­(Sonderzubehör:­Teile-Nr.­4000000)
!3
7
