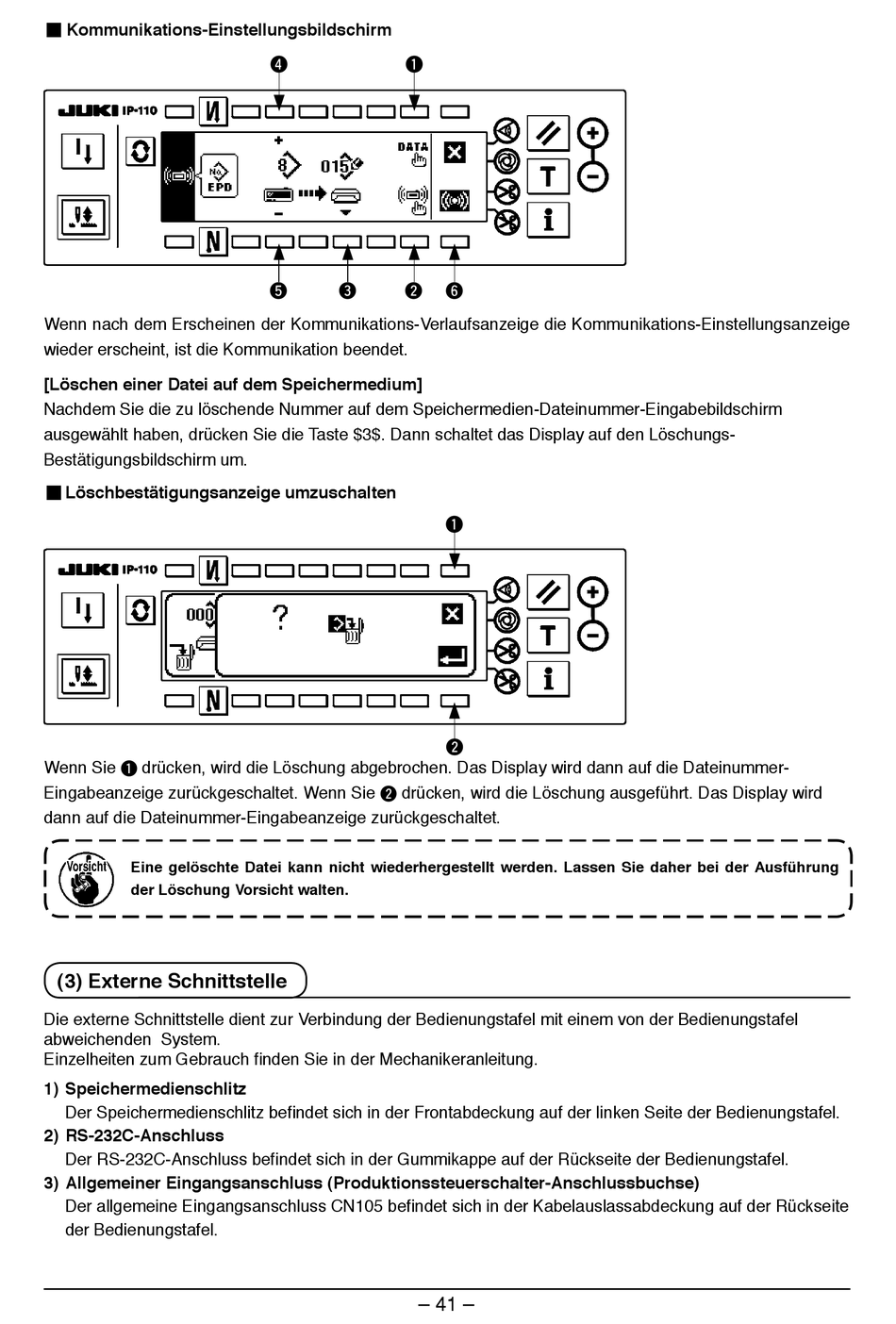

■ Kommunikations-Einstellungsbildschirm
Wenn­nach­dem­Erscheinen­der­Kommunikations-Verlaufsanzeige­die­Kommunikations-Einstellungsanzeige­
wieder­erscheint,­ist­die­Kommunikation­beendet.
[Löschen einer Datei auf dem Speichermedium]
Nachdem­Sie­die­zu­löschende­Nummer­auf­dem­Speichermedien-Dateinummer-Eingabebildschirm­
ausgewählt­haben,­drücken­Sie­die­Taste­$3$.­Dann­schaltet­das­Display­auf­den­Löschungs-
Bestätigungsbildschirm­um.
■ Löschbestätigungsanzeige umzuschalten
Wenn­Sie­ 1 ­drücken,­wird­die­Löschung­abgebrochen.­Das­Display­wird­dann­auf­die­Dateinummer-
Eingabeanzeige­zurückgeschaltet.­Wenn­Sie­ 2 ­drücken,­wird­die­Löschung­ausgeführt.­Das­Display­wird­
dann­auf­die­Dateinummer-Eingabeanzeige­zurückgeschaltet.
Eine gelöschte Datei kann nicht wiederhergestellt werden. Lassen Sie daher bei der Ausführung
der Löschung Vorsicht walten.

(3) Externe Schnittstelle

Die­externe­Schnittstelle­dient­zur­Verbindung­der­Bedienungstafel­mit­einem­von­der­Bedienungstafel­
abweichenden­­System.­
Einzelheiten zum Gebrauch finden Sie in der Mechanikeranleitung.
1) Speichermedienschlitz
Der Speichermedienschlitz befindet sich in der Frontabdeckung auf der linken Seite der Bedienungstafel.
2) RS-232C-Anschluss
Der RS-232C-Anschluss befindet sich in der Gummikappe auf der Rückseite der Bedienungstafel.
3) Allgemeiner Eingangsanschluss (Produktionssteuerschalter-Anschlussbuchse)
Der allgemeine Eingangsanschluss CN105 befindet sich in der Kabelauslassabdeckung auf der Rückseite
der­Bedienungstafel.
4 1
5 3 2
­ – ­4­–
