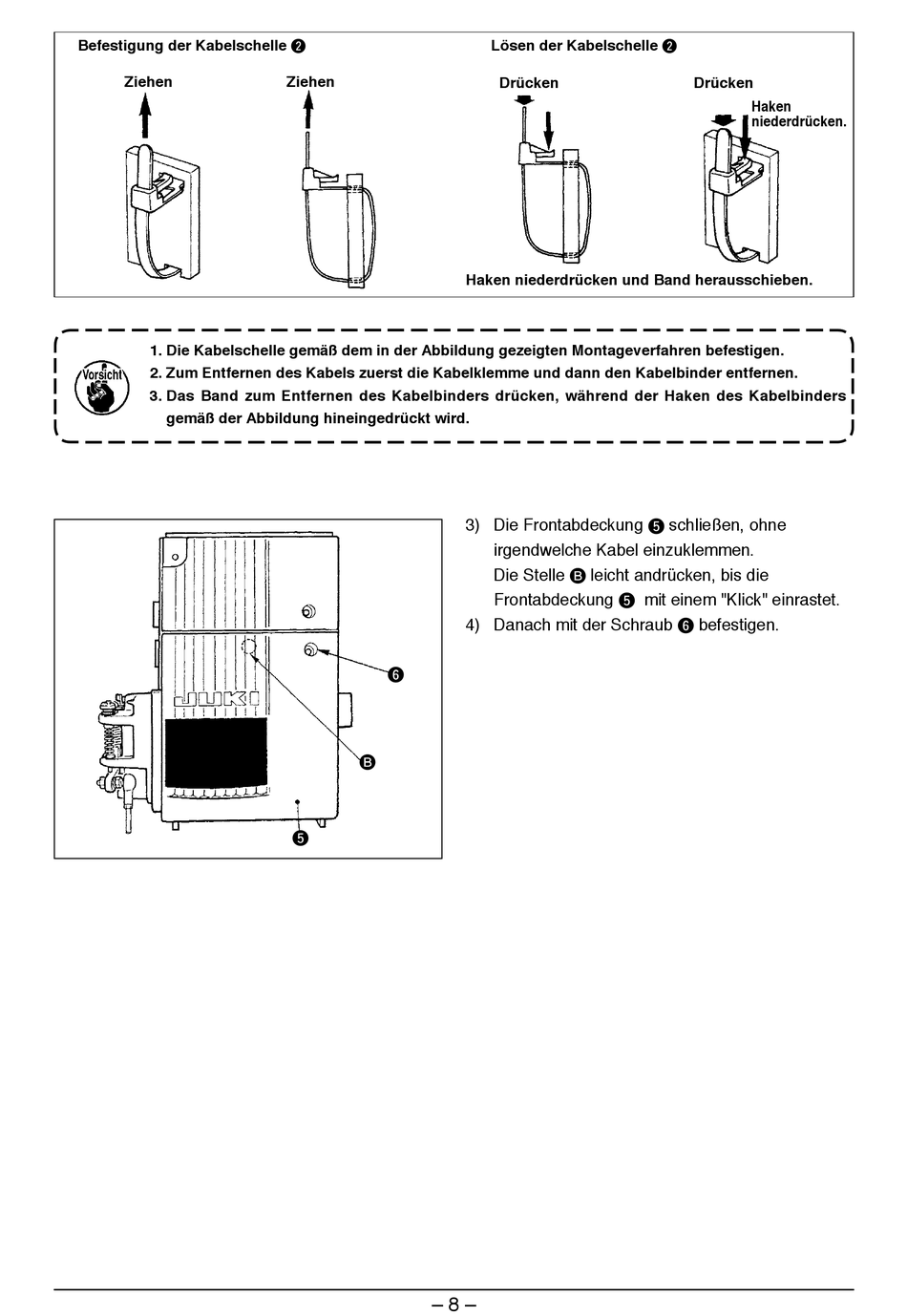

JUKI IP-110 Betriebsanleitung Seite 10

Befestigung der Kabelschelle 2
ziehen
1. Die Kabelschelle gemäß dem in der Abbildung gezeigten Montageverfahren befestigen.
2. zum Entfernen des Kabels zuerst die Kabelklemme und dann den Kabelbinder entfernen.
3. Das Band zum Entfernen des Kabelbinders drücken, während der Haken des Kabelbinders
gemäß der Abbildung hineingedrückt wird.
ziehen
6
B
5
–­8­–
Lösen der Kabelschelle 2
Drücken
Haken niederdrücken und Band herausschieben.
3)­ Die­Frontabdeckung­ 5 ­schließen,­ohne­
irgendwelche­Kabel­einzuklemmen.
­ Die­Stelle­ B ­leicht­andrücken,­bis­die­
Frontabdeckung­ 5 ­­mit­einem­"Klick"­einrastet.
4)­ Danach­mit­der­Schraub­ 6 ­befestigen.
Drücken
Haken
niederdrücken.
