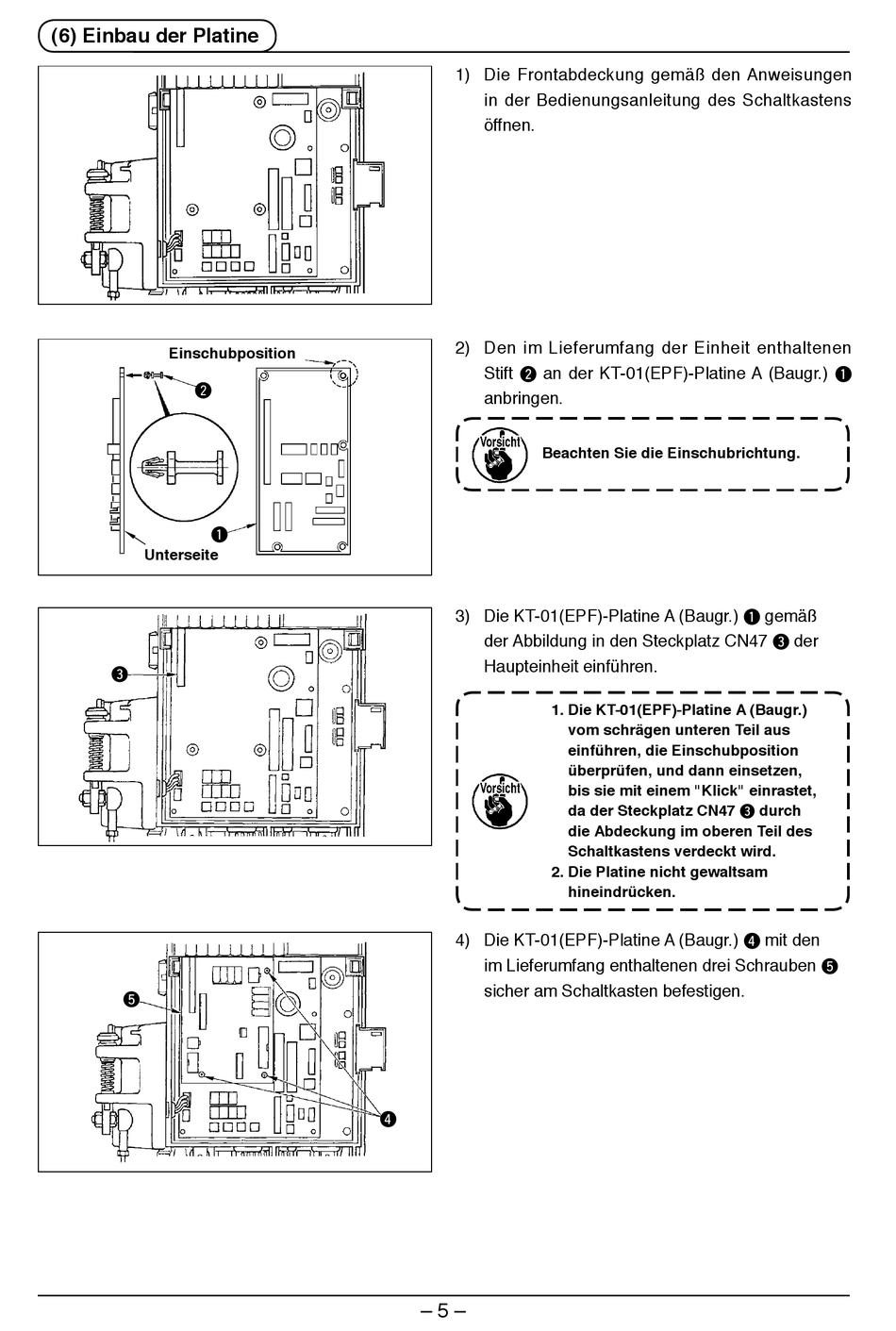

(6) Einbau der Platine

Einschubposition
2 2
1
Unterseite
3
5
)­ Die­ Frontabdeckung­ gemäß­ den­Anweisungen­
in­ der­ Bedienungsanleitung­ des­ Schaltkastens­
öffnen.
2)­ Den­ im­ Lieferumfang­ der­ Einheit­ enthaltenen­
Stift­ 2 ­ an­ der­ KT-0(EPF)-Platine­A­ (Baugr.)­ 1 ­
anbringen.
Beachten Sie die Einschubrichtung.
3)­ Die­KT-0(EPF)-Platine­A­(Baugr.)­ 1 ­gemäß­
der­Abbildung­in­den­Steckplatz­CN47­ 3 ­der­
Haupteinheit­einführen.
4)­ Die­KT-0(EPF)-Platine­A­(Baugr.)­ 4 ­mit­den­
im­Lieferumfang­enthaltenen­drei­Schrauben­ 5 ­
sicher­am­Schaltkasten­befestigen.
4
­ – ­5­–
1. Die KT-01(EPF)-Platine A (Baugr.)
vom schrägen unteren Teil aus
einführen, die Einschubposition
überprüfen, und dann einsetzen,
bis sie mit einem "Klick" einrastet,
da der Steckplatz CN47 3 durch
die Abdeckung im oberen Teil des
Schaltkastens verdeckt wird.
2. Die Platine nicht gewaltsam
hineindrücken.
