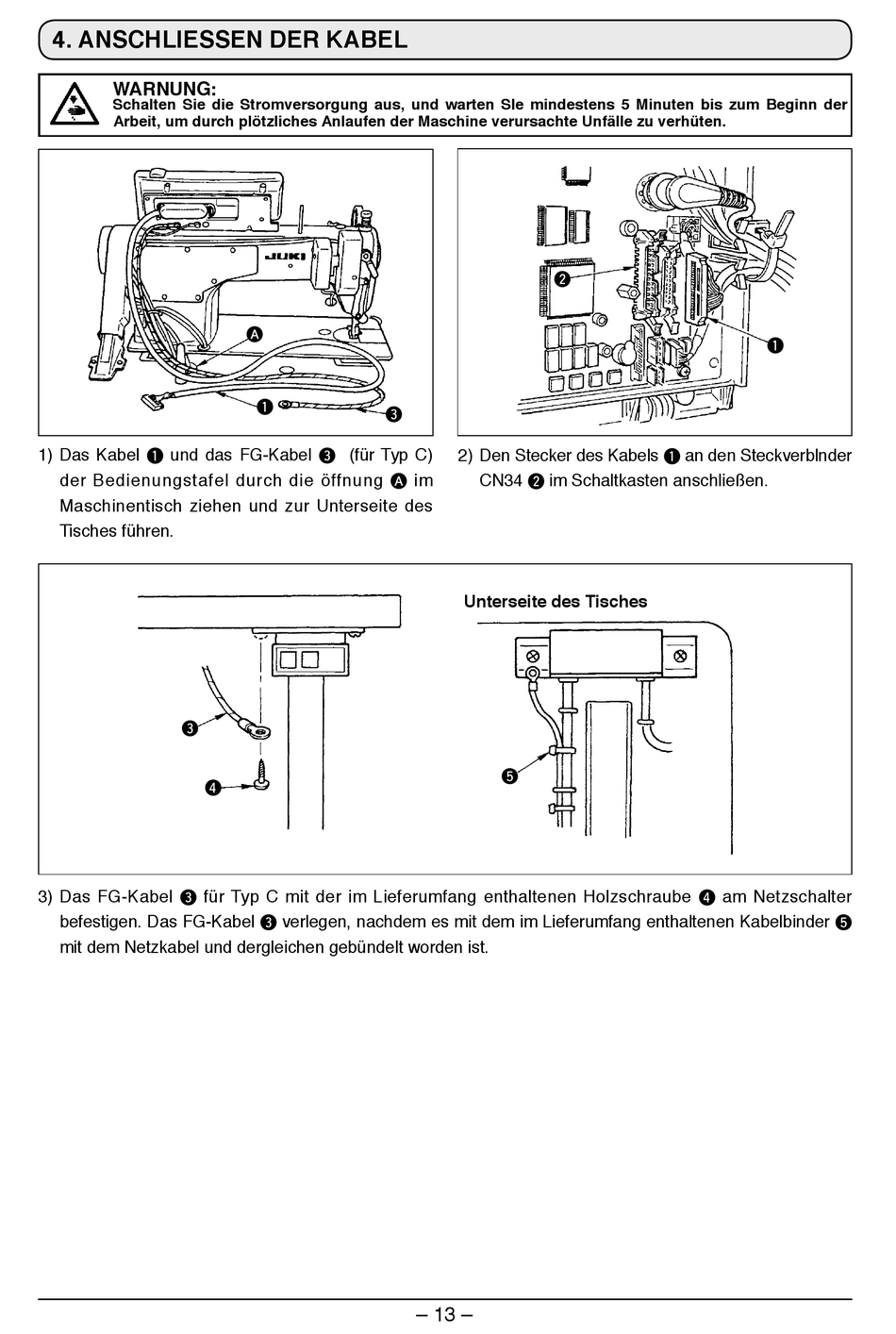

4. ANSCHLIESSEN DER KABEL

WARNUNG:
Schalten Sie die Stromversorgung aus, und warten Sle mindestens 5 Minuten bis zum Beginn der
Arbeit, um durch plötzliches Anlaufen der Maschine verursachte Unfälle zu verhüten.
)­ Das­ Kabel­ 1 ­ und­ das­ FG-Kabel­ 3 ­ ­ (für­ Typ­ C)­
der­ Bedienungstafel­ durch­ die­ öffnung­ A ­ im­
Maschinentisch­ ziehen­ und­ zur­ Unterseite­ des­
Tisches­führen.
3
4
3)­ Das­ FG-Kabel­ 3 ­ für­ Typ­ C­ mit­ der­ im­ Lieferumfang­ enthaltenen­ Holzschraube­ 4 ­ am­ Netzschalter­
befestigen.­Das­FG-Kabel­ 3 ­verlegen,­nachdem­es­mit­dem­im­Lieferumfang­enthaltenen­Kabelbinder­ 5 ­
mit­dem­Netzkabel­und­dergleichen­gebündelt­worden­ist.
A
1
3
­ – ­3­–
2
2)­ Den­Stecker­des­Kabels­ 1 ­an­den­Steckverblnder­
CN34­ 2 ­im­Schaltkasten­anschließen.
Unterseite des Tisches
5
1
