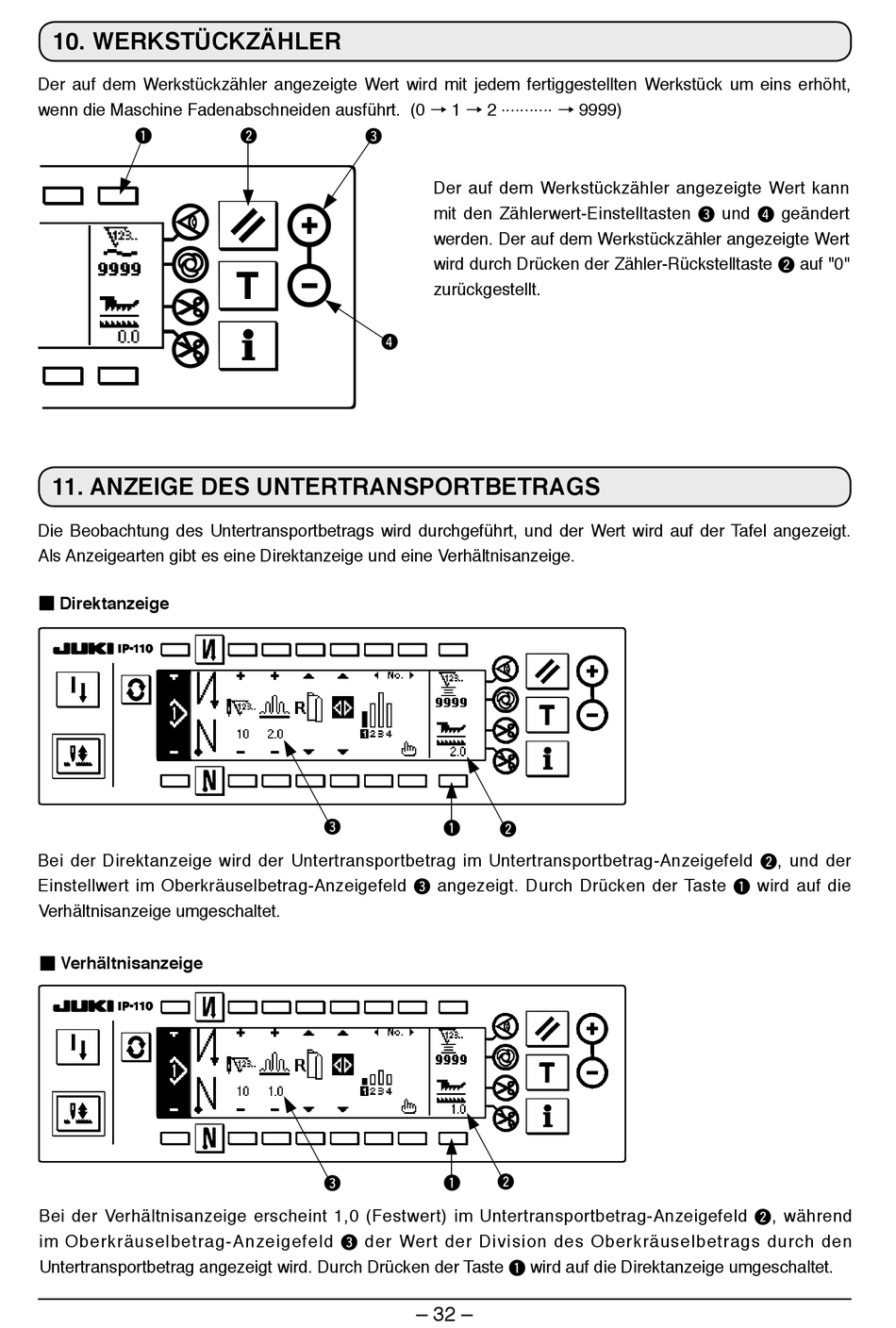

10. WERKSTÜCKzÄHLER
Der­ auf­ dem­ Werkstückzähler­ angezeigte­ Wert­ wird­ mit­ jedem­ fertiggestellten­ Werkstück­ um­ eins­ erhöht,­
wenn­die­Maschine­Fadenabschneiden­ausführt.­­(0­→­­→­2­ ........... ­→­9999)
1

11. ANzEIGE DES UNTERTRANSPORTBETRAGS

Die­ Beobachtung­ des­ Untertransportbetrags­ wird­ durchgeführt,­ und­ der­ Wert­ wird­ auf­ der­ Tafel­ angezeigt.­
Als­Anzeigearten­gibt­es­eine­Direktanzeige­und­eine­Verhältnisanzeige.
■ Direktanzeige
Bei­ der­ Direktanzeige­ wird­ der­ Untertransportbetrag­ im­ Untertransportbetrag-Anzeigefeld­ 2 ,­ und­ der­
Einstellwert­ im­ Oberkräuselbetrag-Anzeigefeld­ 3 ­ angezeigt.­ Durch­ Drücken­ der­ Taste­ 1 ­ wird­ auf­ die­
Verhältnisanzeige­umgeschaltet.
■ Verhältnisanzeige
Bei­ der­ Verhältnisanzeige­ erscheint­ ,0­ (Festwert)­ im­ Untertransportbetrag-Anzeigefeld­ 2 ,­ während­
im­ Oberkräuselbetrag-Anzeigefeld­ 3 ­ der­ Wert­ der­ Division­ des­ Oberkräuselbetrags­ durch­ den­
Untertransportbetrag­angezeigt­wird.­Durch­Drücken­der­Taste­ 1 ­wird­auf­die­Direktanzeige­umgeschaltet.
2 3
4
3
3
Der­ auf­ dem­ Werkstückzähler­ angezeigte­ Wert­ kann­
mit­ den­ Zählerwert-Einstelltasten­ 3 ­ und­ 4 ­ geändert­
werden.­Der­auf­dem­Werkstückzähler­angezeigte­Wert­
wird­durch­Drücken­der­Zähler-Rückstelltaste­ 2 ­auf­"0"­
zurückgestellt.
1
2
2
1
–­32­–
