!1
6
A
8
!3
!2
!4
!9
!5
!6

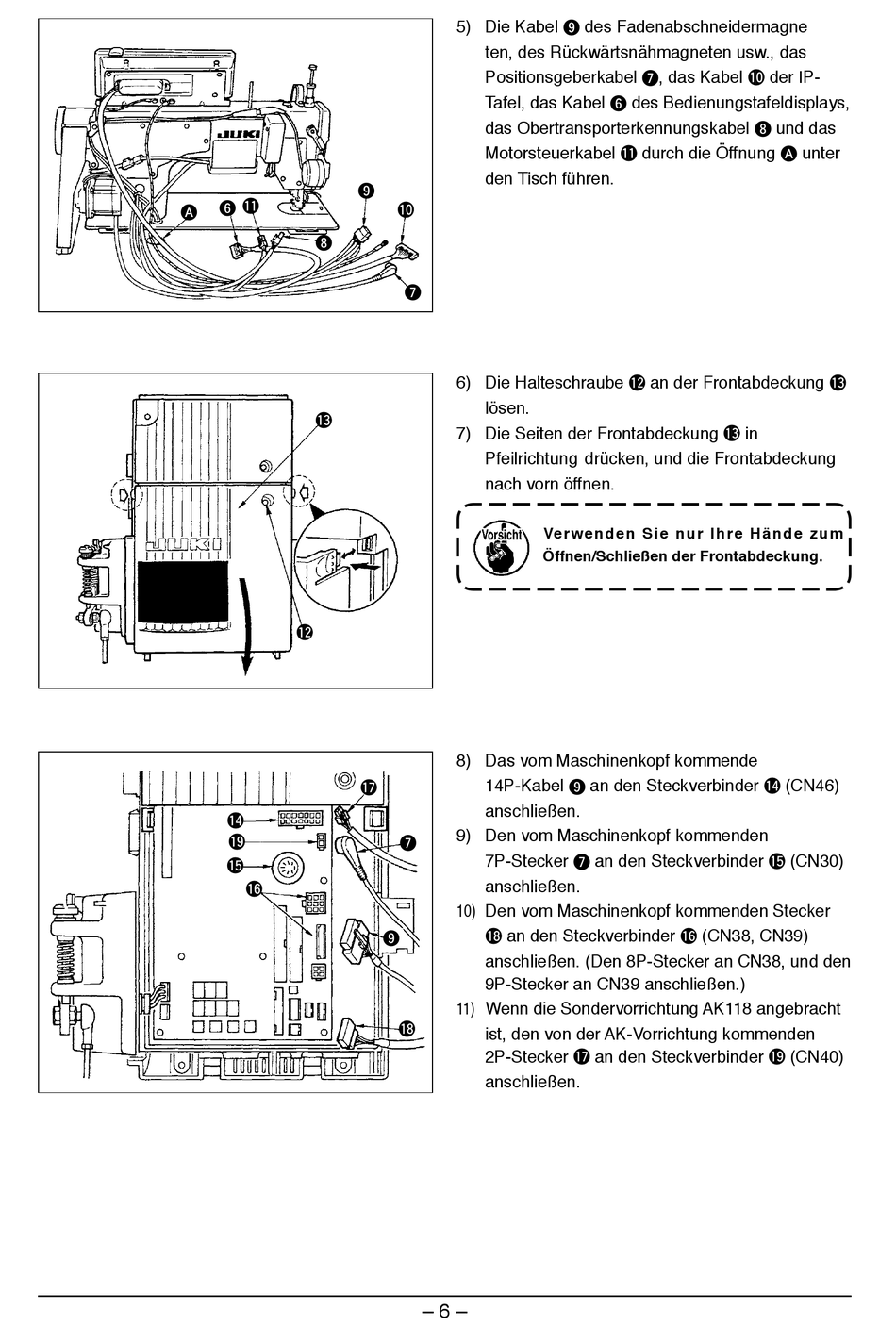

5)­ Die­Kabel­ 9 ­des­Fadenabschneidermagne
ten,­des­Rückwärtsnähmagneten­usw.,­das­
Positionsgeberkabel­ 7 ,­das­Kabel­!0 ­ der­IP-
Tafel,­das­Kabel­ 6 ­des­Bedienungstafeldisplays,­
das­Obertransporterkennungskabel­ 8 ­und­das­
Motorsteuerkabel­!1 ­ durch­die­Öffnung­ A ­unter­
den­Tisch­führen.
9
!0
7
6)­ Die­Halteschraube­!2 ­ an­der­Frontabdeckung­!3 ­
lösen.
7)­ Die­Seiten­der­Frontabdeckung­!3 ­ in­
Pfeilrichtung­­drücken,­und­die­Frontabdeckung­
nach­vorn­öffnen.
8)­ Das­vom­Maschinenkopf­kommende­
4P-Kabel­ 9 ­an­den­Steckverbinder­!4 ­ (CN46)­
!7
anschließen.
9)­ Den­vom­Maschinenkopf­kommenden­
7
7P-Stecker­ 7 ­an­den­Steckverbinder­!5 ­ (CN30)­
anschließen.
0)­ Den­vom­Maschinenkopf­kommenden­Stecker­­
!8 ­ an­den­Steckverbinder­!6 ­ (CN38,­CN39)­
9
anschließen.­(Den­8P-Stecker­an­CN38,­und­den­
9P-Stecker­an­CN39­anschließen.)
)­ Wenn­die­Sondervorrichtung­AK8­angebracht­
ist,­den­von­der­AK-Vorrichtung­kommenden­
!8
2P-Stecker­!7 ­ an­den­Steckverbinder­!9 ­ (CN40)­
anschließen.
–­6­–
Ve rwe n d e n S ie n u r I h re Hä n d e z u m
Öffnen/Schließen der Frontabdeckung.
