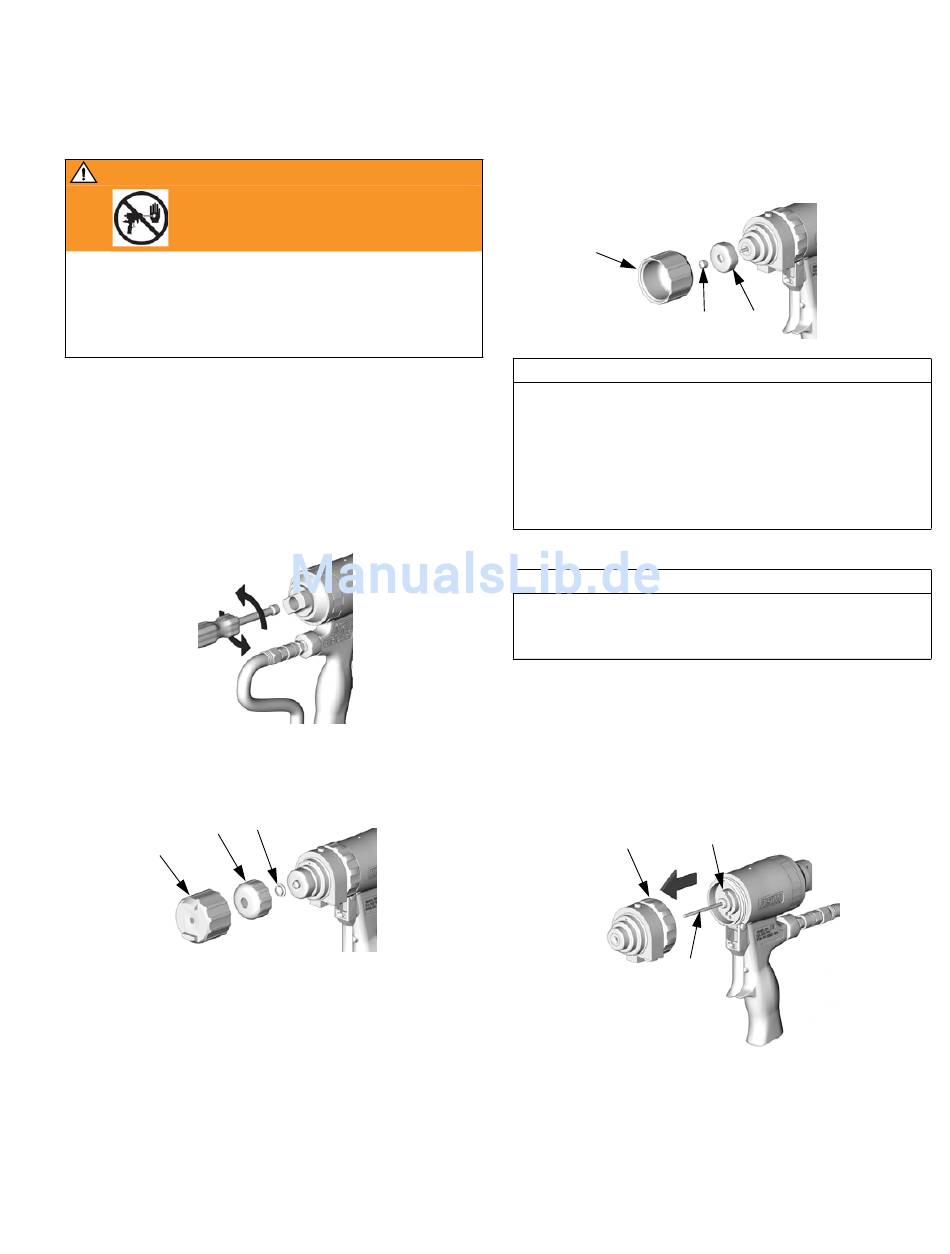

Zerlegen des vorderen
Pistolenendes
ACHTUNG
Die Warnhinweise auf Seite 9 lesen. Die richtige Bef-
estigung des vorderen Pistolenendes ist extrem wich-
tig. Die Pistole darf nicht eingesetzt werden, wenn das
vordere Pistolenende lose ist oder der Feststellring
nicht fest am Griff anliegt.
1.
Die Druckentlastung auf Seite 18 ausführen.
2.
Spülen der Pistole, Seite 22.
3.
Die Reinigungsstange mit einem Mutternschlüssel
um 1 - 2 Umdrehungen zurückdrehen.
4.
Luftkappe (9), Halter (28) und CeramTip-Düse (40)
ausbauen.
28
9
310628S
40
5.
Die Mischmodulmutter (25) entfernen. Dazu die
Luftkappe (9) rückwärts verwenden oder einen
Schlüssel nehmen. Die vordere Dichtung (46) ent-
fernen.
9
Wenn der Feststellring (11) aufgrund von Material-
ansammlungen festsitzt, den Ring nicht durch Drehen
des gesamten vorderen Pistolenendes gewaltsam
bewegen, weil dabei die Fixierlaschen (Z) abbrechen
können. Das vordere Pistolenende in Lösungsmittel
tauchen, um ausgehärtetes Material aufzuweichen
und den Feststellring zu befreien.
Um Schäden an der Reinigungsstange (31) zu
vermeiden, das vordere Pistolenende immer gerade
vom Griff (1) herunterziehen.
6.
TI3828a
Den Feststellring (11) losschrauben, um das
vordere Pistolenende und das Mischmodul
abzunehmen. Das vordere Pistolenende gerade
vom Griff herunterziehen.
TI3843a
46
25
VORSICHT
VORSICHT
Z
11
31
Reparatur
TI3843a
TI3865b
35
