Reparatur
Reparatur
Erforderliche Werkzeuge
Für eine komplette Pistolenreparatur benötigte
Werkzeuge:
•
verstellbarer Schraubenschlüssel
•
Flachkopfschraubendreher (mitgeliefert)
•
Gleitgelenkzange (2 Stück)
•
5/16-Sechskantmutternschlüssel (mitgeliefert)
•
O-Ring-Haken
•
mittelstarkes Loctite®
•
Lösungsmittel oder Alkohol
Schmierung
Alle O-Ringe, Dichtungen und Gewinde großzügig mit
Pistolen Fusion-Schmiermittel schmieren, Seite 53.
Gewinde und Außenseite des Feststellrings (11)
schmieren.

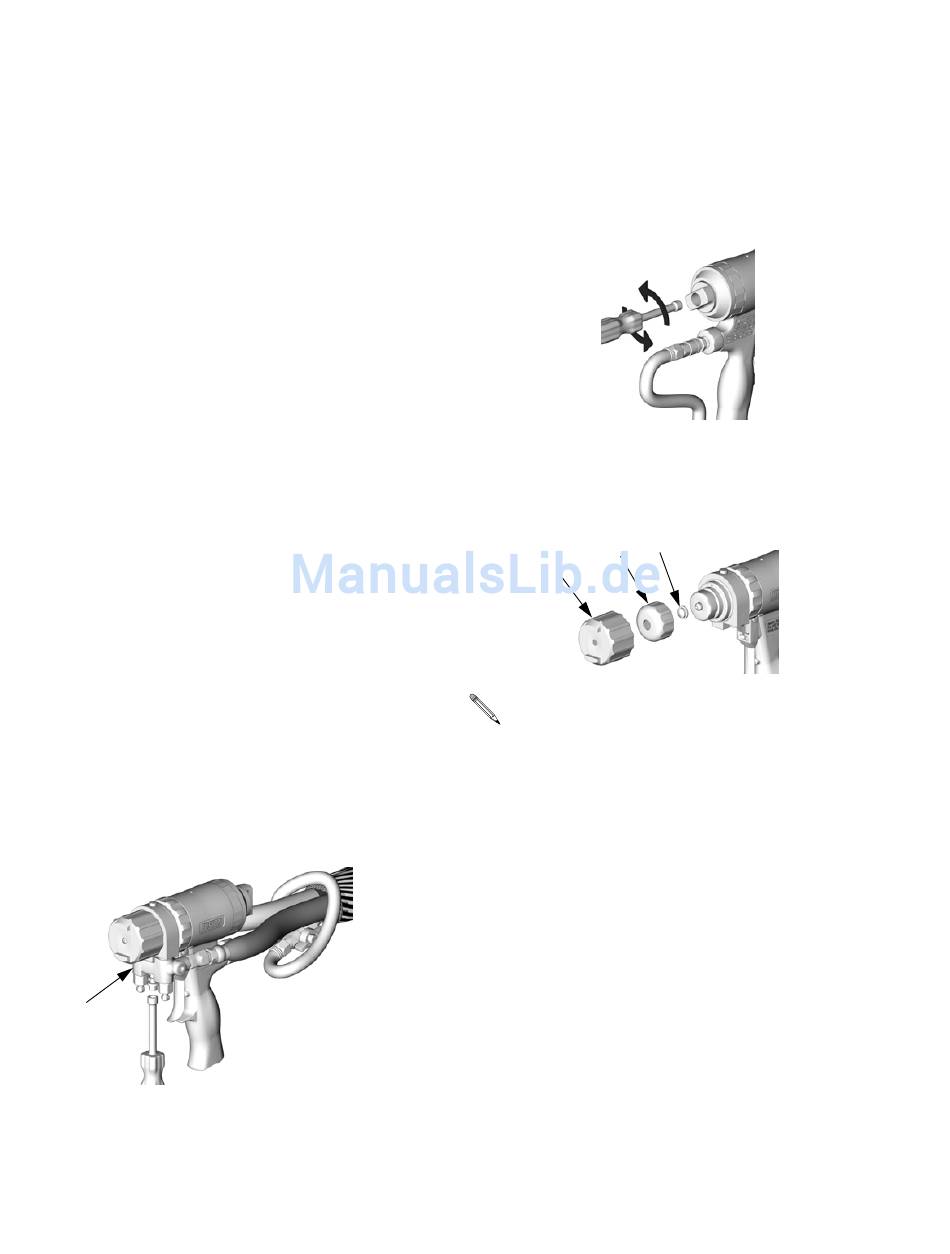

Austausch der
CeramTip-Düse
1.
Die Druckentlastung auf Seite 18 ausführen.
2.
Den Materialverteiler (G) abnehmen. Die
Luftzufuhr angeschlossen lassen.
G
34
3.
Die Reinigungsstange mit einem Mutternschlüssel
um 1 - 2 Umdrehungen zurückdrehen.
4.
Luftkappe (9), Halter (28) und CeramTip-Düse (40)
ausbauen.
9
Wenn die CeramTip-Düse festsitzt, die Pistole
einmal abziehen und loslassen, um die Düse zu
lösen.
5.
Neue CeramTip-Düse (40) anbringen. Alle
Gewinde schmieren. Den Halter (28) anbringen,
mit der Hand festdrehen und dann um 1 weitere
Kerbe festziehen. Die Luftkappe (9) anbringen und
mit der Hand festziehen.
6.
Einstellung der Reinigungsstange, Seite 15.
7.
Den Materialverteiler befestigen. Die Pistole wie-
TI3852a
der in Betrieb nehmen.
28
40
TI3828a
TI3843a
310628S
