Reparatur
Slip-Fit-Polycarballoy-Misch
modul
Zu erhältlichen Slip-Fit-Polycarballoy-Mischmodul-
größen siehe Seite 48.
1.
Die Druckentlastung auf Seite 18 ausführen.
2.
Spülen der Pistole, Seite 22.
3.

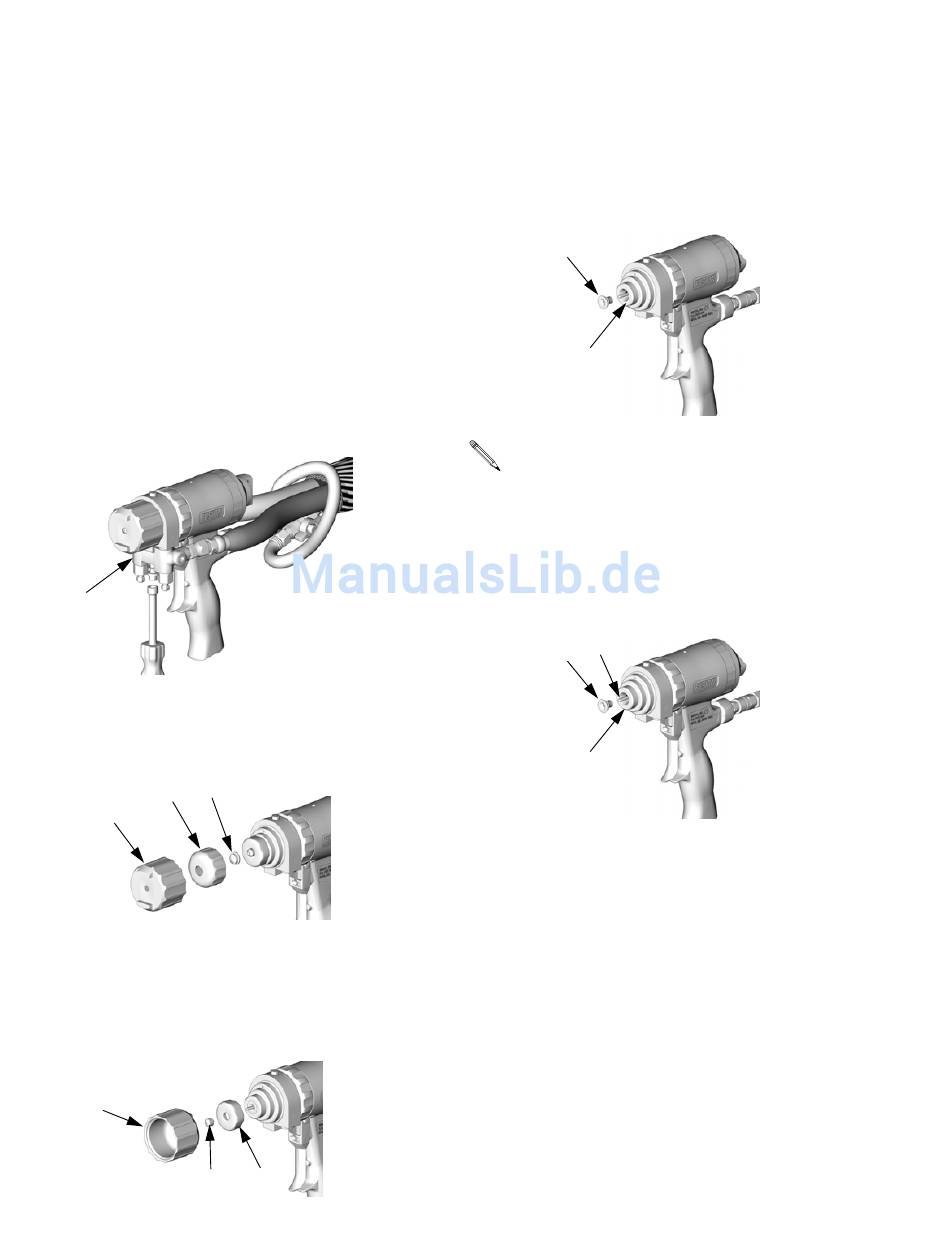

Den Materialverteiler (G) abnehmen. Die Luftzu-
fuhr angeschlossen lassen.
G
4.
Luftkappe (9), Halter (28) und CeramTip-Düse (40)
ausbauen.
28
9
5.
Die Mischmodulmutter (25) entfernen. Dazu die
Luftkappe (9) rückwärts verwenden oder einen
Schlüssel nehmen. Die vordere Dichtung (46) ent-
fernen.
9
38
40
46
25
TI3843a
6.
Die Kolbensperre lösen, Seite 12. Die Pistole
einmal abziehen und loslassen, um das Misch-
modul (39) vom Materialgehäuse (7) zu lösen. Das
Mischmodul abnehmen. Die Kolbensperre wieder
einrasten.
39
Wenn das Mischmodul (39) nicht aus dem Materi-
algehäuse (7) hervorsteht, den Feststellring (11)
etwas lösen und dann wieder festziehen, damit
die Kante zum Ausbau gegriffen werden kann.
7.
Das Mischmodul (39) so weit wie möglich auf die
Stange (31) schieben.
39
TI3852a
TI3843a
7
31
7
TI3845a
TI3845a
310628S
