VORSICHT

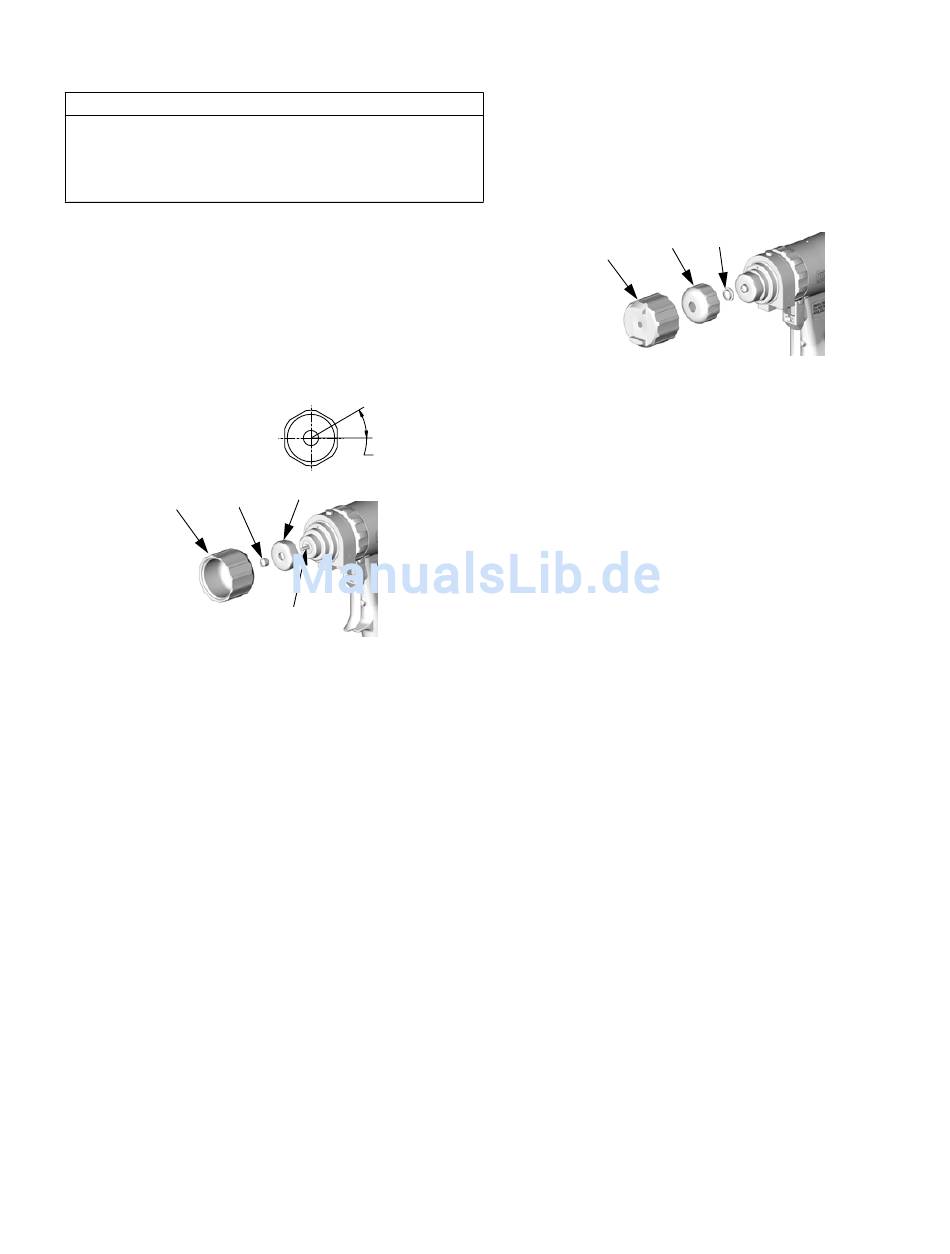

Die Mutter (25) des Mischmoduls nicht zu stark
anziehen, weil sonst die Aufprallschlitze deformiert
werden können, wodurch langsame Reaktion der
Pistole verursacht werden kann.
5.
Alle Gewinde schmieren und die Mutter (25) des
Mischmoduls mit der Hand festdrehen. Dann die
Mutter mit der Luftkappe (9) oder einem Schlüssel
um eine weitere 1/12 Umdrehung festziehen.
Die vordere Dichtung (46) an der Stange (31)
anbringen.
46
9
310628S
1/12 Um-
drehung
25
31
TI3843a
6.
Die CeramTip-Düse (40) wieder anbringen. Alle
Gewinde schmieren. Den Halter (28) anbringen,
mit der Hand festdrehen und dann um 1 weitere
Umdrehung festziehen. Die Luftkappe (9)
anbringen und mit der Hand festziehen.
28
9
7.
Einstellung der Reinigungsstange, Seite 15.
Reparatur
40
TI3843a
37
