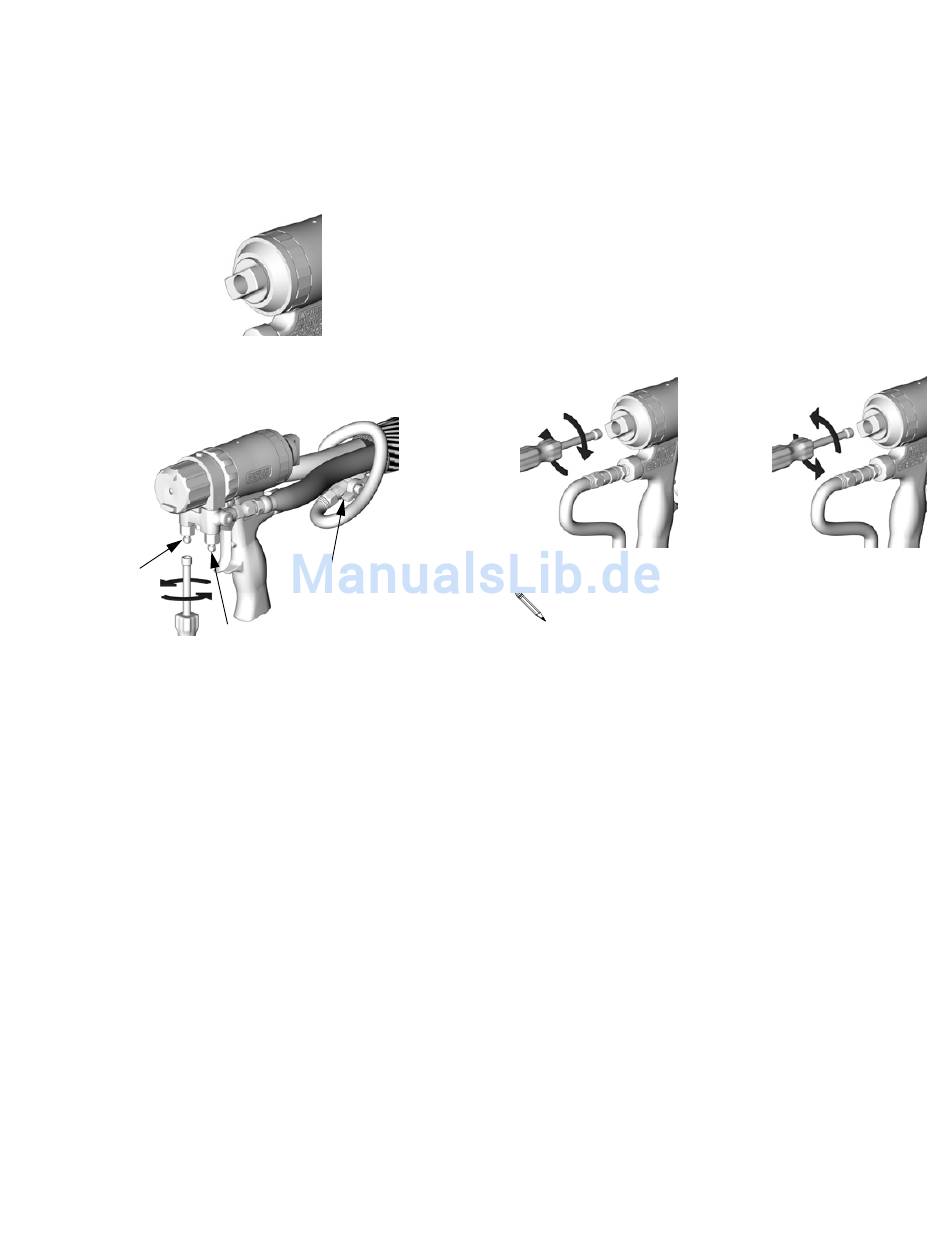

Einstellung der Reinigungsstange

1.
Die Kolbensperre aktivieren, Seite 12.
2.
Die Materialventile A und B schließen.
B
A
310628S
TI3850a
U
TI3837a
3.
Die Luftzufuhr anschließen und das Luftventil (U)
öffnen.
4.
Die Reinigungsstange mit einem Mutternschlüssel
im Uhrzeigersinn so einstellen, dass sie gerade die
CeramTip-Düse berührt, und dann um 1/8- bis
1/4-Umdrehung zurückdrehen.
TI3829a
Die Reinigungsstange muss um 1 - 2
Umdrehungen zurückgedreht werden, bevor
CeramTip-Düsen oder Mischmodule
ausgewechselt werden. Nach Austausch von
CeramTip-Düsen bzw. Mischmodulen muss die
Reinigungsstange neu eingestellt werden.
Einstellung der Reinigungsstange
1/8- bis 1/4-
Umdrehung
TI3828a
15
