Hintere Stangendichtung

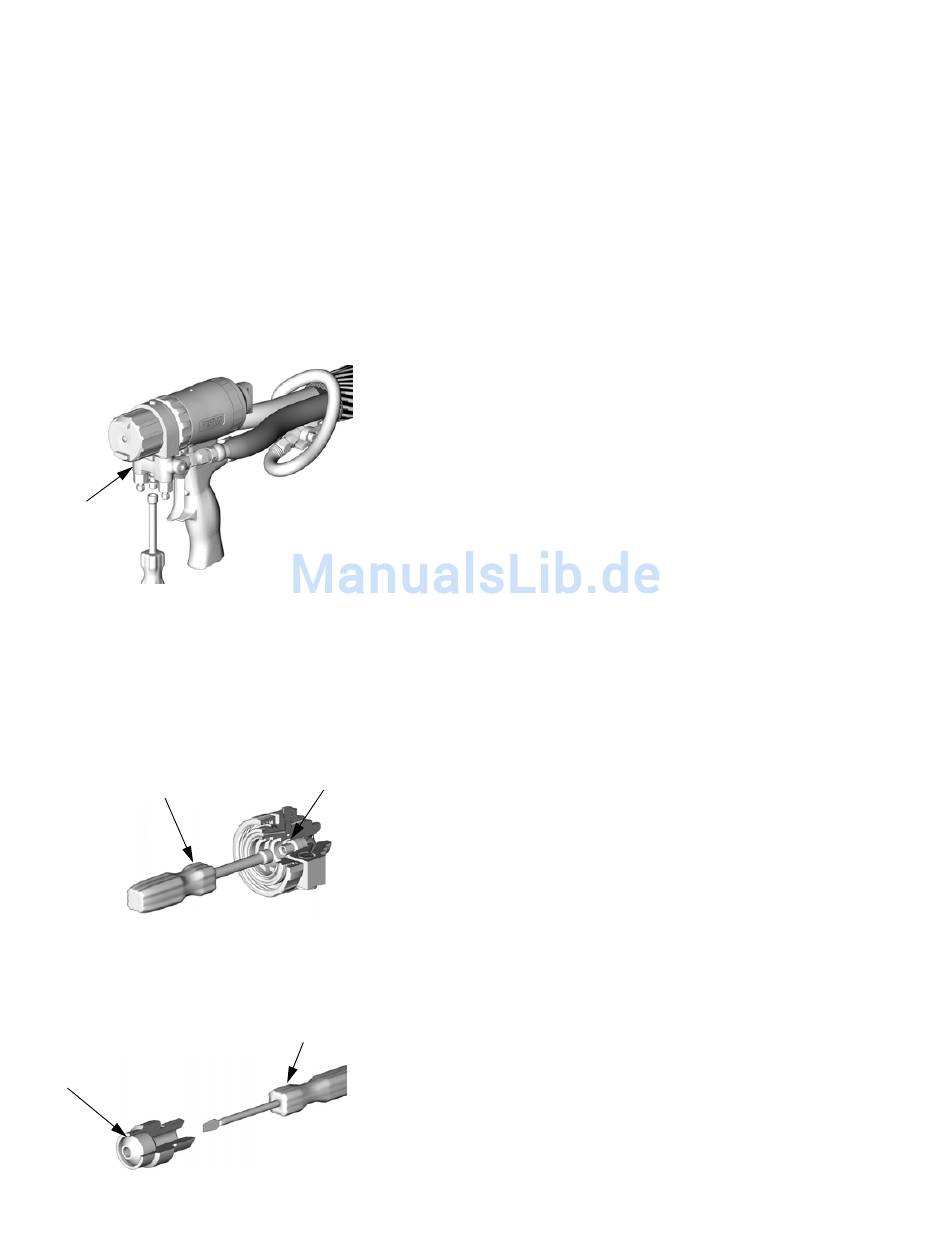

1.
Die Druckentlastung auf Seite 18 ausführen.
2.
Spülen der Pistole, Seite 22.
3.
Den Materialverteiler (G) abnehmen. Die Luftzu-
fuhr angeschlossen lassen.
G
4.
Zerlegen des vorderen Pistolenendes, Seite 35.
5.
Die Mutter (23) der hinteren Stangendichtung mit
einem Mutternschlüssel (53) entfernen.
53
6.
Die hintere Dichtung (46) mit einem Schrauben-
dreher (54) herausdrücken.
46
40
7.
8.
9.
10.
TI3852a
23
TI3869a
54
TI3872a
Eine neue hintere Dichtung (46) in der hinteren
Stangendichtungsmutter (23) anbringen. Das
Gewinde schmieren und die Mutter mit einem
Mutternschlüssel im Materialgehäuse (7)
installieren.
Zusammenbau des vorderen Pistolenendes,
Seite 36.
Einstellung der Reinigungsstange, Seite 15.
Den Materialverteiler befestigen. Luft
anschließen. Die Pistole wieder in Betrieb
nehmen.
