Reparatur
Kolbensperre
1.
Die Druckentlastung auf Seite 18 ausführen.
2.
Spülen der Pistole, Seite 22.
3.

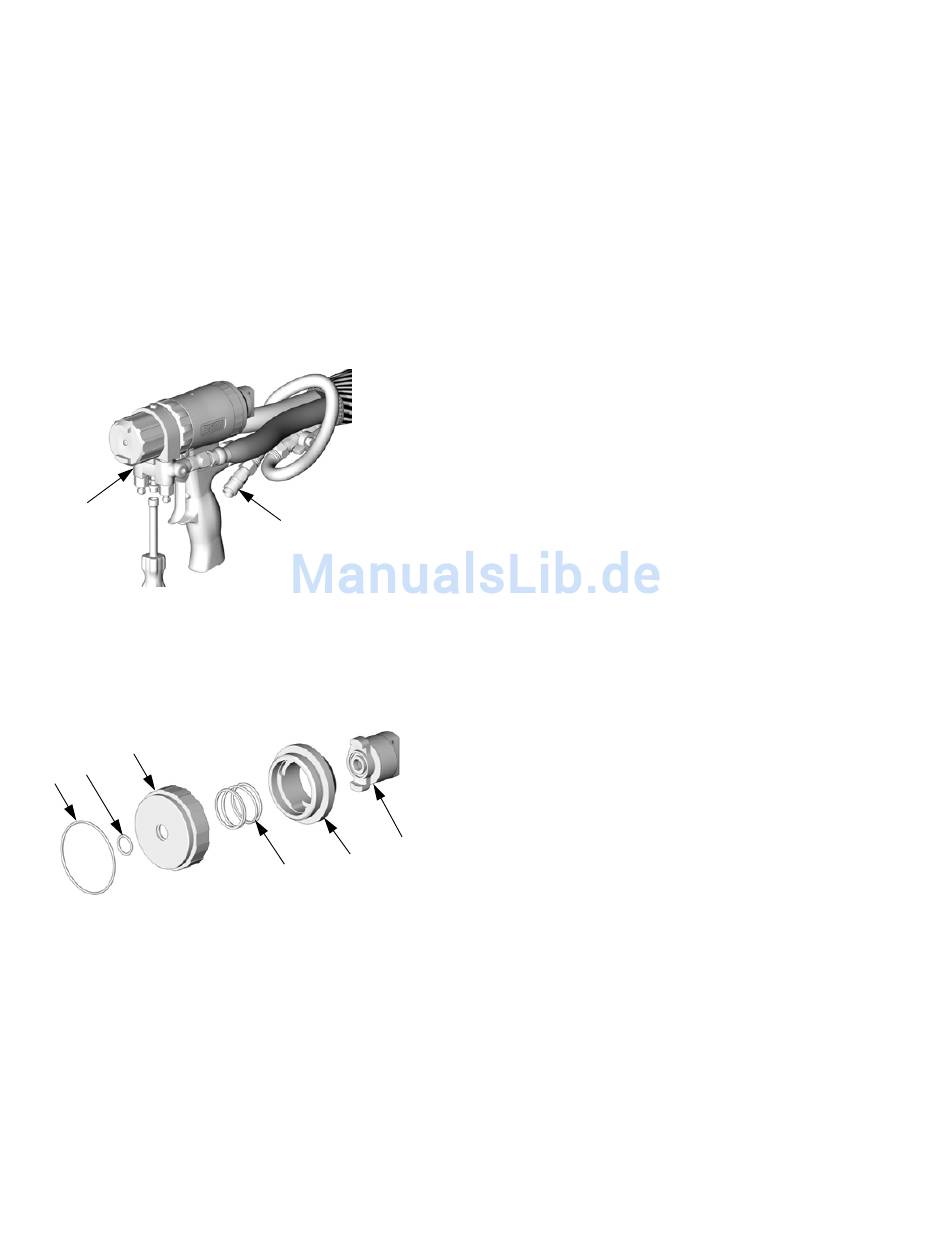

Den Luftschlauch (D) abnehmen und den Material-
verteiler (G) entfernen.
G
4.
Die Kappe (10) mit zwei Gleitgelenkzangen
vom Anschlag (15) losschrauben. Feder (17),
Kolbensperren-Stellglied (3), Buchse (4) und
O-Ring (14, 18) untersuchen.
15
18
14
5.
O-Ringe (14, 18) und Kolbensperren-Stellglied (3)
schmieren und wieder anbringen. Pistolen
Fusion-Schmiermittel verwenden, Seite 53. Die
Gewinde mit Lösungsmittel oder Alkohol reinigen.
Mittelstarkes Loctite® oder ein gleichwertiges
Mittel auf die Gewinde von Anschlag (15) und
Kappe (10) geben und die Teile wieder
zusammenbauen.
44
D
TI3837a
3, 4
10
17
TI3835b
6.
Den Materialverteiler befestigen. Luft anschließen.
Die Pistole wieder in Betrieb nehmen.
310628S
