VORSICHT
Die Mutter (25) des Mischmoduls nicht zu stark
anziehen, weil sonst die Aufprallschlitze deformiert
werden können, wodurch langsame Reaktion der
Pistole verursacht werden kann.
8.

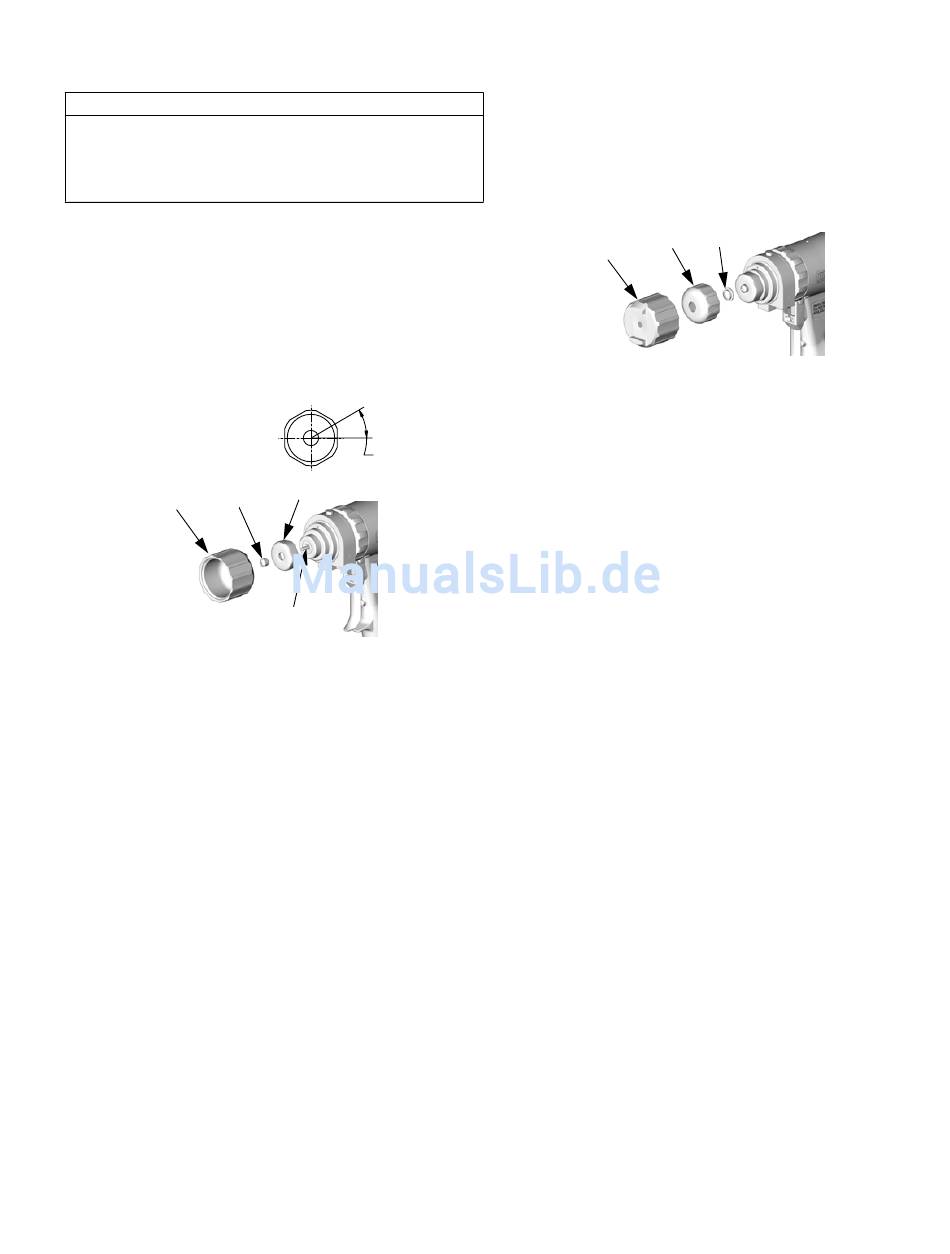

Alle Gewinde schmieren, die Mutter (25) des
Mischmoduls wieder anbringen und mit der
Hand festdrehen. Dann die Mutter mit der Luft-
kappe (9) oder einem Schlüssel um eine weitere
1/12 Umdrehung festziehen. Die vordere
Dichtung (46) an der Stange (31) anbringen.
46
9
310628S
1/12 Um-
drehung
25
31
TI3843a
9.
Die CeramTip-Düse (40) wieder anbringen. Alle
Gewinde schmieren. Den Halter (28) anbringen,
mit der Hand festdrehen und dann um 1 weitere
Umdrehung festziehen. Die Luftkappe (9)
anbringen und mit der Hand festziehen.
28
9
10.
Einstellung der Reinigungsstange, Seite 15.
11.
Den Materialverteiler befestigen. Die Pistole
wieder in Betrieb nehmen.
Reparatur
40
TI3843a
39
