Reparieren
Packungsstange

Packungsstange reparieren

Packungsstange
HINWEIS: Die Dichtungsstange kann einzeln oder als Bausatz ausgetauscht werden.
HINWEIS: HINWEIS:
Einstellung der der Luftführung Luftführung und
Einstellung Einstellung der Luftführung
HINWEIS: Die Pistole strömt Luft aus, ehe Material
HINWEIS: HINWEIS:
abgegeben wird. Der Materialfluss stoppt, ehe der
Luftstrom stoppt. Packungsstangeneinheit ist für
ordnungsgemäße Luftführung und -verzögerung
werksseitig voreingestellt. Nur bei Bedarf
folgendermaßen einstellen.
1. Feder (17) von Mutter (2k) entfernen.
64
reparieren reparieren
und - - - verzögerung verzögerung
und verzögerung

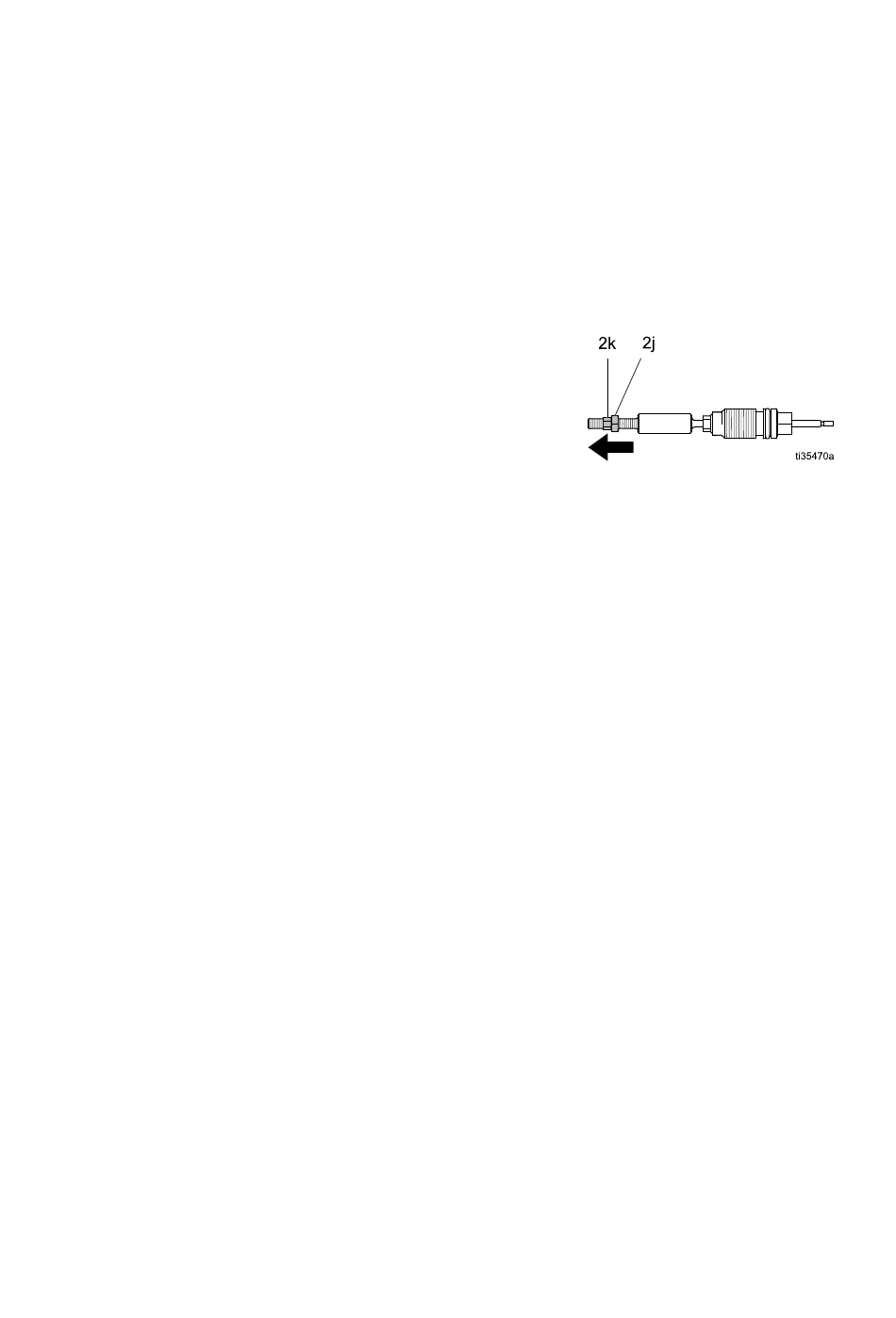

2. Einen Sechskantschlüssel zum Halten des
Ende der Dichtungsstange verwenden. Beide
Einstellmutter (2j, 2k) herausdrehen, um
Zufuhr-/Verzögerungszeit des Luftstroms zu
erhöhen. Die empfohlene Einstellung liegt bei
einer halben Drehung und nicht mehr als einer
ganzen Drehung.
3. Die Muttern zusammen anziehen und so in der
neuen Stellung fixieren.
332413H
