Web-based Management
6.3 Menü Ports

6.3.1 Ports:Konfigurationstabelle

Diese Tabelle bietet Ihnen die Möglichkeit, jeden Port des RR-EPL zu
konfigurieren.

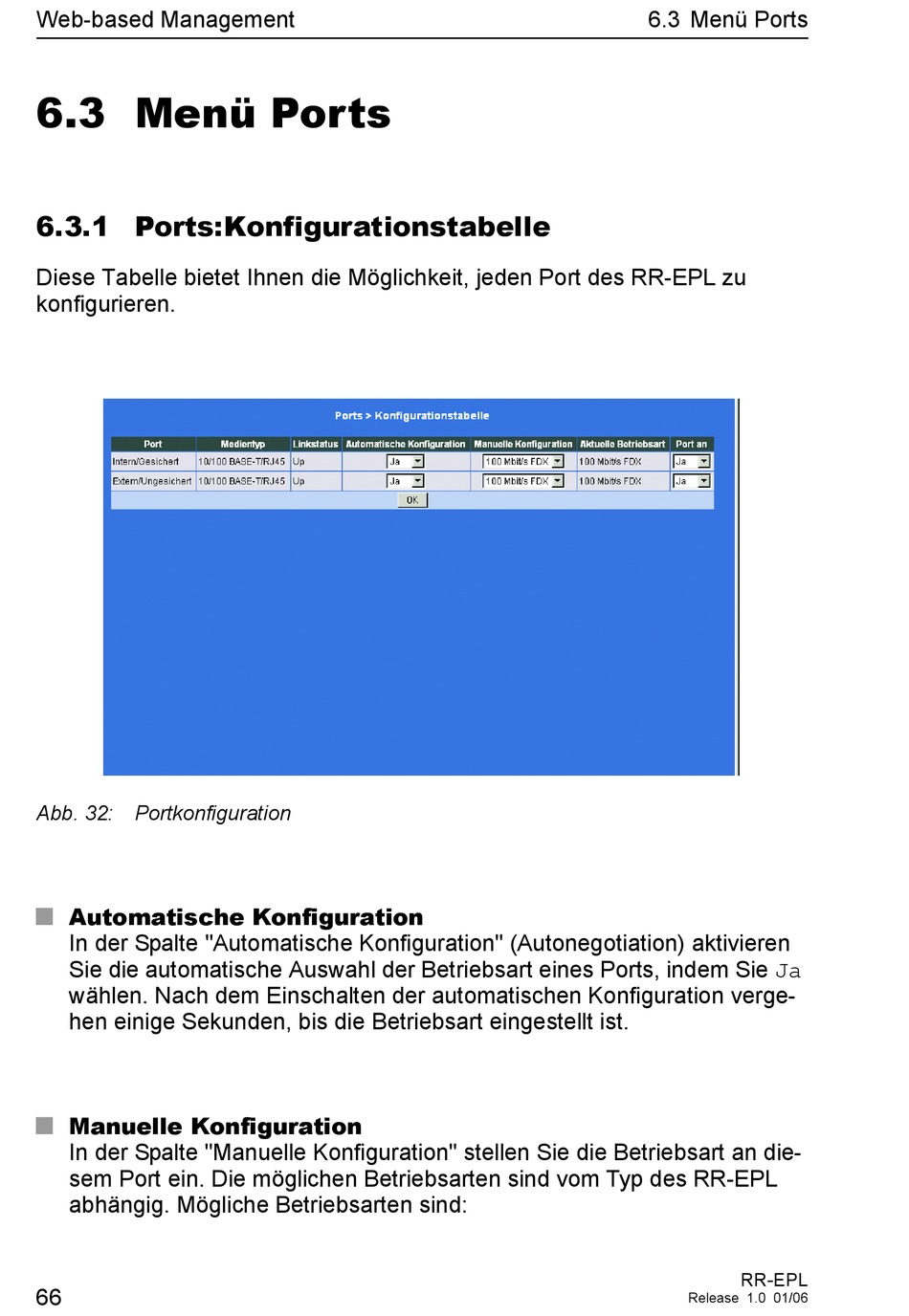

Abb. 32: Portkonfiguration

Automatische Konfiguration

U
In der Spalte "Automatische Konfiguration" (Autonegotiation) aktivieren
Sie die automatische Auswahl der Betriebsart eines Ports, indem Sie Ja
wählen. Nach dem Einschalten der automatischen Konfiguration verge-
hen einige Sekunden, bis die Betriebsart eingestellt ist.

Manuelle Konfiguration

U
In der Spalte "Manuelle Konfiguration" stellen Sie die Betriebsart an die-
sem Port ein. Die möglichen Betriebsarten sind vom Typ des RR-EPL
abhängig. Mögliche Betriebsarten sind:
66
6.3 Menü Ports
RR-EPL
Release 1.0 01/06
