Zugang:serielle Schnittstelle - Hirschmann Powerlink RR-EPL TX/TX Handbuch

Web-based Management 6.9 Menü Zugang

6.9.6 Zugang:Serielle Schnittstelle

Dieser Dialog bietet Ihnen die Möglichkeit, den Dial-In-Zugang über ein
Modem zu konfigurieren.
Im Transparentmodus (SCT/MCT) können Sie über das Modem direkt auf
den RR-EPL zugreifen.
Im Routermodus können sie entsprechend der Firewall-Regeln in diesem
Dialog zusätzlich auf das gesicherte Netz zugreifen.
Hinweis: Verwenden Sie zum Anschließen des Modems das Hirschmann-
Modemkabel (siehe "Zubehör" auf Seite 195).
Das Gehäuse der Anschlußbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden. Die Signalleitungen sind galvanisch von der Versor-
gungsspannung (60 V Isolationsspannung) und der Frontblende getrennt.
Lieferzustand:
- Speed:9.600 Baud
- Data:8 bit
- Stopbit:1 bit
- Handshake:off
- Parity:none

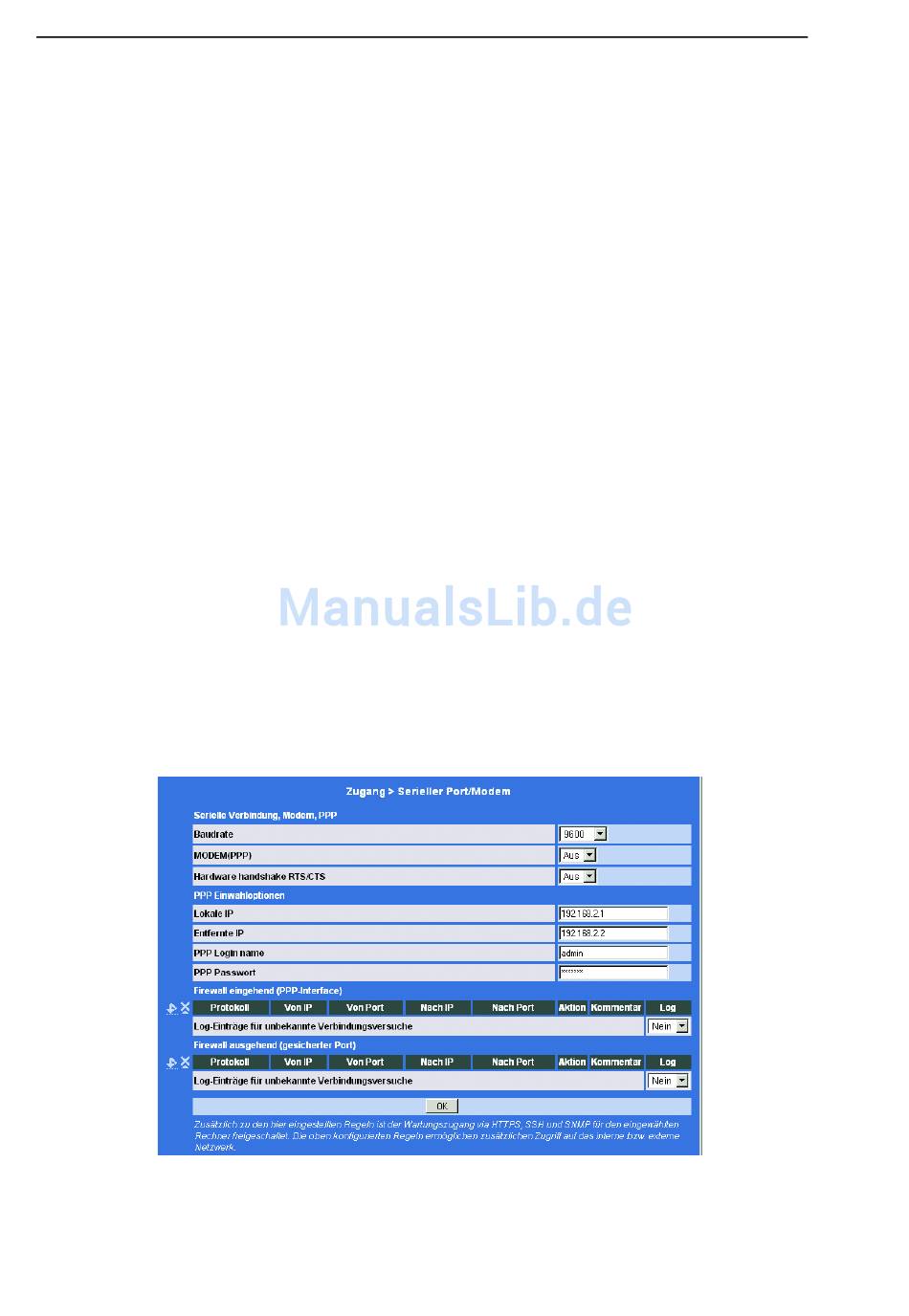

Abb. 70: Serielle Schnittstelle
RR-EPL
150
Release 1.0 01/06
